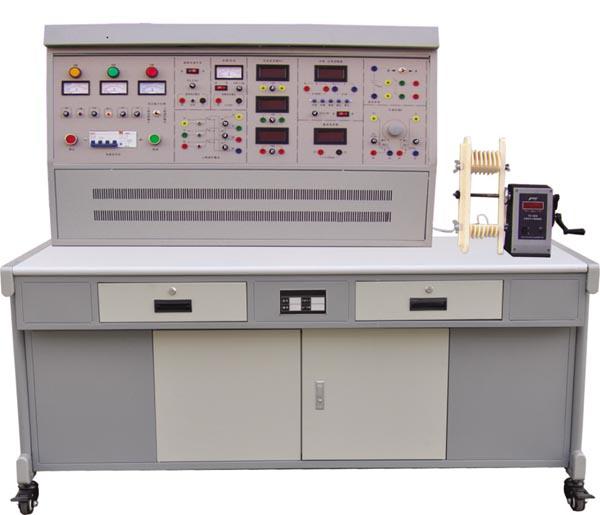

LG-DJZP03型 電機裝配工(高級)技能實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
本裝置以勞動和社會保障部同中國就業培訓技術指導中心編寫的《國家職業資格培訓教程——常用電機裝配工》（高級）為指導依據，為推動常用電機裝配工職業培訓和職業技能鑒定的開展而研制的實訓裝置。該實訓裝置內容包括電機裝配工職業基礎知識、工藝準備、加工與裝配、檢測工作等方面的知識和技能，適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站（所）進行技能實訓與技能鑒定的考核裝置。
一、 裝置特點
控制屏采用實訓臺結構，將測量?jī)x器固定于控制屏上
該實訓裝置配備相應的電機裝配工具及儀器
實訓裝置按照模塊化的方式，進行技能訓練和理論知識的深化
本實訓裝置具有良好的自身保護體系，為實現開放性實訓室提供了優良的實訓設備
具有漏電壓、漏電流保護裝置、超量程保護裝置及過流保護裝置，安全符合國家標準
二、 技術性能
輸入電源：三相四線（或三相五線）～380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
裝置容量：≤3kVA
重 量：100kg
外形尺寸：1618mm×675mm×1320mm
三、 裝置的配備
1、電源控制屏：控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板
2、實訓桌：實訓桌為鐵制結構，桌面上附有一塊防靜電的絕緣橡膠墊保護操作臺。
3、主控功能板配備資源
(1) 三相四線電源輸入，經漏電保護器和總開關,由接觸器通過起、停按鈕進行操作，并設有急?？刂瓢粹o。
(2) 控制屏面板上裝有指針式模擬表三只，用于監測三相輸入電源每?jī)上嘀g線電壓。
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生的考核提供一個統一的評定標準。
(4) 三相可調交流電源，通過3kVA三相同軸自耦調壓器進行調壓，輸出0～450V/5A
(5) 直流電源部分：30V/1A可調直流穩壓電源，帶有短路保護功能。
(6) 提供直流數字電壓表一只：測量范圍0～200V，分200mV 、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗為10MΩ，精度為0.5級，具有超量程報警、指示及切斷總電源等功能。
(7) 直流數字毫安表一只：測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換。三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。
(8) 提供真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
(9) 提供真有效值交流數字電流表三只，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能。
(10) 旋轉口燈座及雙刀雙擲開關各一只
4、通用儀表模塊：配有真有效值交流電壓表、數字直流電壓表、數字直流毫安表、數字直流安培表、單三相功率因數表、智能三相綜合電參量測量?jī)x。
5、可調電阻器：900×2Ω/0.41A瓷盤電阻和90×2Ω/1.3A瓷盤電阻。
6、堵轉轉矩測量設備一套
7、電機及導軌
（1）WDJ16三相異步電動機（AC380V/、100W、1420rmp）
（2）DJ15直流并勵電動機（DC220V、185W、1600rmp）
（3）DJ18三相同步發電機（AC380V/Y、170W、1500rmp）
（4）DJ23校正直流測功機（DC220V、350V、1500rmp)
（5）DD03-3不銹鋼電機導軌、光碼盤測速系統（日本歐姆龍1024增量式光電編碼器）及數量轉速表。
8、儀器配備：
(1) 500V等級兆歐表
(2) 便攜式數字萬用表
(3) 交流耐壓測試儀：
l 電壓測試范圍：AC（0～5）kV 準確度 ±（5%+3個字）
l 漏電流測試范圍：AC（0.3～2～20～100）mA 準確度 ±（5%+3個字）
l 報警值預置范圍：AC（0.3～2～20～100）mA 準確度 ±（5%+3個字）
l 定時時間范圍：（0～99）s ±1%、或手動l 變壓器容量：1000VA
(4) 短路測試儀：
l 測試強度：激勵脈沖幅度0～200VP-P連續可調；
l 衰減器：0、10、20、30、40、50共六檔；
l 指示器：發光二極管指示，共10只，前三只為綠色，中間三只為黃色，后四只為紅色；
l 聲報警選擇：共10位，與發光二極管的位置相對應，第11位為空位，音量連續可調
（5）噪聲測定儀
測量范圍：40dB~130dB（A）
基本誤差：±2.0dB
讀數更新速率：約2次/秒
參考聲壓級及標定頻率：94dB、1000Hz
時間計權（F/S） F：采樣時間125ms S：采樣時間1s
參考入射方向：傳聲器軸向
（6）振動測試儀
測量范圍：振動位移（P-P）：0~1000μm
振動速度（RMS）：0~71mm/s
振動加速度（0-P）：0~199.9m/s
頻響范圍與幅值誤差：振動位移(P-P)：12~200Hz，≦±10%
振動速度(RMS)：12~500Hz，≦±10%
幅值線性誤差：振動位移（P-P）：12~200Hz，≦±10%
振動速度（RMS）：12~500Hz，≦±10%
顯示模式：3位半數字顯示
9、電機、工具等配備：
(1) 拆、裝等金工工具一套：拉馬、活動扳手、橡皮錘或木錘、劃線板、壓線板、彎頭剪刀、螺絲刀、鏨子、尖嘴鉗、塞尺、剝線鉗、烙鐵等
(2) 手搖電子計數繞線機一臺：數顯范圍0～9999匝數，計數精確、讀數方便
(3) 繞線裝置一套：電機繞線模、繞線軸、繞線架、壓線架等
(4) 未浸漆的24槽三相鼠籠異步電動機：額定功率1.1kW，電壓380V(Y接法)，轉速1400r/min
(5) 未浸漆的36槽三相鼠籠異步電動機：額定功率1.1kW，電壓380V(Y接法)，轉速960r/min
(6) 未浸漆的他勵直流電動機：額定功率350W，電壓220V，轉速1500r/min
(7) 未浸漆的同步電機：額定功率120W，電壓380V(Y接法)，轉速1500r/min
四、 實訓項目
（一）異步電機的裝配
1、異步電機繞組的嵌線和接線 ：
2、同心式繞組嵌線
3、鏈?zhǔn)嚼@組嵌線
4、交叉鏈?zhǔn)嚼@組嵌線
5、短矩雙層疊繞組嵌線
6、雙層波繞組嵌線
7、雙層同心繞組嵌線
8、絕緣浸漬處理
9、異步電機的定子裝配
10、異步電機的轉子裝配
11、異步電機的總裝配
12、機組軸線的校調
13、電機的機械檢查
14、繞組的檢查：
（1）繞組外觀和幾何尺寸的檢查
（2）異步電機定子繞組短路故障檢測
（3）直流電阻的檢測
（4）三相繞組電流平衡試驗
（5）交流耐壓試驗
（二）凸極同步電機的裝配
1、凸極同步電機定子裝配
2、同步電機定子繞組嵌線
3、凸極同步電機轉子裝配
4、凸極同步電機轉子繞組嵌線
5、凸極同步電機的總裝配
6、同步電機的機械檢查
7、繞組的檢查：
（1）繞組外觀和幾何尺寸的檢查
（2）同步電機定子繞組短路故障檢測
（3）三相繞組電流平衡試驗
（4）交流耐壓試驗
（三）直流電機裝配
1、直流電機定子裝配
2、直流電機定子繞組繞制
3、直流電機電樞裝配
4、直流電機電樞繞組嵌線
5、直流電機的總裝配
6、直流電機的機械檢查
7、繞組的檢查：
（1）繞組外觀和幾何尺寸的檢查
（2）直流電機電樞繞組短路故障檢測
（3）交流耐壓試驗
（4）直流電樞繞組的檢查
（四）直流電機實訓項目
1、直流電阻的測定
2、空轉試驗
3、空載特性的測定
4、電動機轉速特性的測定試驗
5、電動機固有轉速調整率的測定試驗
6、發電機外特性的測定試驗
7、額定負載試驗
8、偶然過電流試驗
9、電動機的短時過轉矩試驗
10、噪聲的測定
11、發電機固有電壓調整率的測定試驗
12、超速試驗
13、振動的測定
14、電刷中性位置的確定
（五）三相異步電動機實訓項目
1、直流電阻的測定
2、裝配后的空轉試驗
3、空載試驗
4、振動的測定
5、超速試驗
6、堵轉試驗
7、轉差率測定
8、偶然過電流試驗
9、短時過轉矩試驗
10、*大轉矩的測定
11、啟動過程中*小轉矩的測定
12、噪聲的測定
13、溫升試驗
（六）三相同步電動機實訓項目
1、直流電阻的測定
2、裝配后的空轉試驗
3、空載特性的測定
4、超速試驗
5、振動試驗
6、短時升高電壓試驗
7、軸電壓的測定
8、三相穩態短路特性測定
9、勵磁電流測定試驗
10、固有電壓調整率的測定試驗
11、溫升試驗
12、同步電動機的*大轉矩測定
13、同步電動機短時過轉矩試驗
14、同步發電機短時過電流及過載試驗
15、異步啟動的同步電動機標稱牽入轉矩測定
16、效率的測定
17、噪聲測定
五、 用戶自配儀器設備
烘箱、浸漆槽、平衡架
