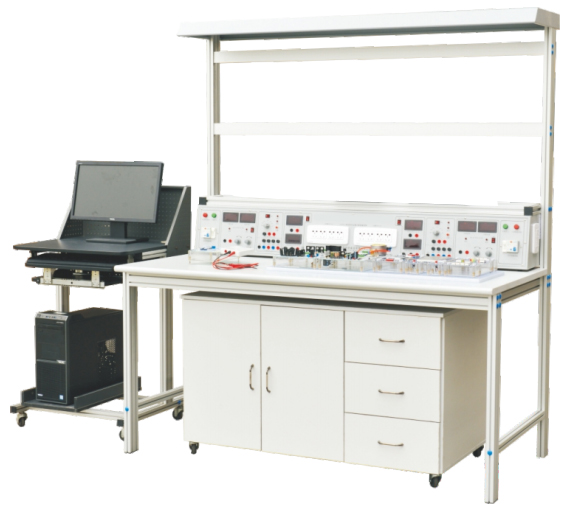

LGY-DG05A型電子工藝虛擬仿真綜合實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述
該裝置為職業學校電工電子技術技能大賽系列化產品,是結合生產實際和職業崗位的技能要求，在吸收借鑒電子技術課程教學組織的基礎上，創新性的嵌入虛擬仿真、虛擬儀器等最新的虛擬測控仿真技術，按照職業院校電子技術課程項目制教學和實驗實訓要求開發，該裝置在原有135設備的基礎上集成了NI ELVIS平臺，可用于電子設計及電子產品原型制作，平臺集成了12款常用虛擬儀器，可通過USB接口與PC連接，實現快速易用的測量采集及顯示。作為基于LabVIEW圖形化系統設計軟件，該平臺在教學過程中能夠發揮虛擬儀器技術的靈活性及自定義功能。結合Multisim采集及仿真環境實現板載電路的測量及仿真。NI ELVIS平臺的設計以教學為目標，是一款全面的教學實訓平臺，用完成職業教育電子電路設計、儀器控制、無線通信、嵌入式/MCU等教學實訓。
二、技術指標
1.工作電源：兩相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600 mm×800 mm×1800mm
4.整機功耗：≤1.5KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
