初級電工培訓考核鑒定設備標準及配置要求

一、概述

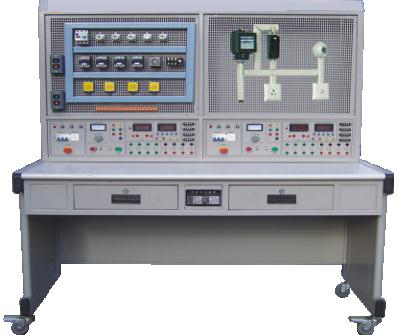

網孔型電工實訓裝置主要用于新建培訓基地中電氣基礎培訓室的電工基礎培訓，包括電度表的安裝接線、電機正反轉、電動變頻器接線等培訓項目，其能夠自行設計培訓項目、選擇器件、布局配線等，使員工能夠得到更好的培訓效果。

電工電子模電數電實訓設備、教學設備、實訓設備

二、引用標準：
GB156-1993 《標準電壓》
GB/T 762-2002 《標準電流等級》
GB/T 2681-1981　《電工成套裝置中的導線顏色》
GB/T 2682-1981　《電工成套裝置中的指示燈和按鈕顏色》
GB/T 5465.1-1996　《電氣設備用電氣符號繪制原則》
GB/T 5465.2-1996　《電氣設備用圖形符號》
國家沒有相應標準、規范的可使用行業標準、規定。
三、使用的環境條件：
*高溫度　　　　　400C
*低溫度　　　　　-50C
相對濕度　　　　　<85% (250C)
安裝地點　　　　　室內
四、技術參數：
1）輸入電源：三相四線制交流380V，頻率50Hz
2）裝置容量：2KVA
3）外形尺寸：1600mm*750mm*1700mm
4）每組提供線電壓380V、相電壓220V兩種電源，單相電源插座、線電壓輸入指示。
5）每組提供3~36V連續可調的低壓交流電源。
6）每組提供一路恒流穩壓電源，電壓0-36V，*大電流5A
五、設備功能：
1）交流電源，數量2組/臺，提供三相380V、220V交流電源，交流電源設電保護功能，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。要求安裝有電流型漏電保護器。
2）交流電壓表，數量2只/臺，量程：0～500V，指針式交流電壓表，帶鏡面刻度，精度1.0級。
3）交流電流表，數量2只/臺，量程：0～20A，指針式交流電流表，帶鏡面刻度，精度1.0級。
4）直流電源，數量2套，提供0-36V恒流輸出直流電源，*大輸出電流5A，具有短路保護功能，設有三位半數顯指示。
5）網孔實訓板，數量2塊/臺，尺寸：750mm *550mm，整體不銹鋼框架結構焊接成型，表面對八字拉絲工藝。
6）實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
7）供貨廠家需提供設備至電源箱的連接電纜，電纜型號為PVV 450/750-4*10，適合本型號電纜的墻面走線槽和地面穿線鍍鋅鋼管等安裝配件。
8）到貨后，供貨廠家負責上門安裝、調試。
六、實訓項目

1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路

七、元器件清單（配備清單）

序號	名稱	型號與規格	數 量
1	單相電度表	DD862-2	1
2	單相閘刀開關	HK8	1
3	拉線開關	4A/250V	1
4	平燈頭	6A/250V	2
5	園形插座	T3-10	1
6	電流互感器	LQG-0.5	1
7	墻壁開關座		2
8	聲控開關	118-B30	1
9	低壓斷路器	DZ108-20/10	1
10	螺旋式保險盒	RL1-15/3A	3
11	直插式保險盒	RT14-20/2A	2
12	交流接觸器	CJX2-0910	3
13	輔助觸頭	F4-22	3
14	熱繼電器	R16B-20/3	1
15	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1
16	時間繼電器座	PF-083A	1
17	3H鐵殼按鈕		2
18	行程開關	LX9-222	2
19	行程開關	LX9-001	2
20	倒順開關	K03-15	1
21	日光燈管	Y210RR25/10W	1
22	鎮流器	13W	1
23	日光燈座		2
24	大功率電阻		3
25	二極管		1
26	接線端子排	JF5-2.5/5	5
27	G形導軌		1
28	走線槽		2米
29	螺絲		90
30	螺絲刀		2
31	尖嘴鉗		1
32	剝線鉗		1
33	三相鼠籠異步電動機	380V/Y/△180W	1
