LIGO-ZNJD01型 智能型綜合機電控制實訓考核設備

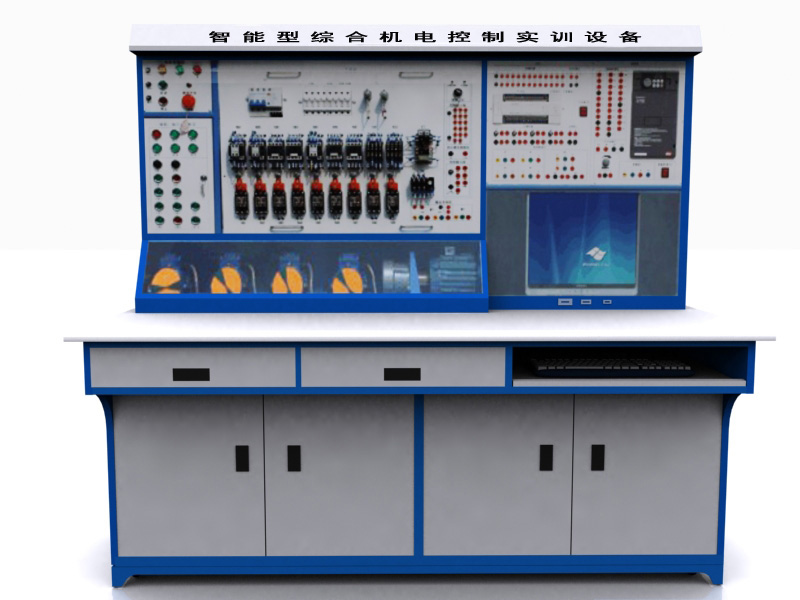

一、設備圖片：
（圖片僅供參考、以實際配置為準）
二、產品概述LG-JD610C型 智能型綜合機電控制實訓設備根據國家*新《職業標準》及勞動部頒發的“電工技術等級證” 和“電工實操證”等對維修電工中級、高級的培訓、考核、鑒定內容要求研發而成。設備中配置了PLC控制系統、變頻調速控制系統、電力拖動控制系統、機床電路控制與檢修系統、電氣控制創新系統等實訓單元，三相電機組件、下位上料實訓單元、下位機械手實訓單元、下位物料分揀實訓單元等實訓組件，能進行維修電工中級、高級、技師的實訓考核。
LG-JD610C型 智能型綜合機電控制實訓設備采用模塊化設計組合式應用的新思路，設計新穎，具有前瞻性、可擴展性，可升級性等。適應于各類職業學校、技工學校，中等專業學校、勞動培訓及技能鑒定等單位對電力拖動控制技術、PLC電氣控制技術、機床電路控制與檢修技術等現代電工新技術、新工藝的教學培訓，實操考核，技能鑒定使用。
三、技術參數
1. 工作電源：三相五線 AC380±10％ 50Hz
2. 額定功率：0.8KW
3. 環境溫度：－10℃～40℃
4. 相對濕度：≤85%
5. 外形尺寸：2100×800×1650mm
6. 三相電機：380V 90W
7. P L C：三菱FX3U系列
8. 變 頻 器：FR-A740
9. 設備重量：165kg
四、產品結構
1、桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
2、桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
3、實訓屏部分：實訓屏與電腦桌采用整體式結構，計算機顯示器采用嵌入式設計，整機美觀大方。實訓屏分上下兩部分，上部分為掛箱（模塊）空位，以及PLC，公用按鍵指示燈板，漏電開關等；下部分是通用電機控制區，所有電機均能通過透明有機玻璃窗觀測到，并且控制端都以插線端子的形式引出，方便學員實訓。
4、實訓模塊：采用掛箱式模塊化設計，標準化的尺寸設計，元器件布局合理，更換操作容易，固定牢靠。并且具有故障設置裝置以及電路切換裝置。面板安裝工藝采用 “隱形螺釘”固定技術，文字符采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。采用 “碰珠式” 設計模塊安放區，使操作更加方便，固定更加牢固。
5、實驗導線：所有接插件連接線均采用安全型迭接插頭，為學生實驗提供了極高的安全性。
五、設備成套配置清單（單套）
| 成 套 產 品 配 置 標 準 | ||||||
| 序號 | 產品代碼 | 物 料 名 稱 | 規格型號 | 單位 | 數量 | 備注 |
| 1 | C.610C.SHXP.010 | 智能型機床電路實訓考核電源屏 | LG-610C | 套 | 1 | |
| 2 | C.610C.ZHUO.010 | 鋼制實訓桌 | LG-610C | 張 | 1 | |
| 3 | C.610A.GUIZ.010 | 鋼制模塊貯存柜 | LG-610 | 臺 | 1 | |
| 4 | C.610A.MOKU.010 | T68臥式鏜床模塊 | LG-610-T68 | 個 | 1 | |
| 5 | C.610A.MOKU.020 | Z3050型搖臂鉆床模塊 | LG-610-Z3050 | 個 | 1 | |
| 6 | C.610A.MOKU.030 | M7120型平面磨床 | LG-610-M7120 | 個 | 1 | |
| 7 | C.610A.MOKU.040 | M1432外圓磨床模塊 | LG-610-M1432 | 個 | 1 | |
| 8 | C.610A.MOKU.050 | Z35搖臂鉆床模塊 | LG-610-Z35 | 個 | 1 | |
| 9 | C.610A.MOKU.060 | CA6140臥式車床模塊 | LG-610-CA6140 | 個 | 1 | |
| 10 | C.610A.MOKU.070 | X62W萬能銑床模塊 | LG-610-X62W | 個 | 1 | |
| 11 | C.610A.MOKU.080 | 電動葫蘆模塊 | LG-610 | 個 | 1 | |
| 12 | C.610B.MOKU.010 | 電拖技能實訓模塊 | LG-610 | 件 | 1 | |
| 13 | C.610B.MOKU.020 | 中級電工PLC電氣控制模塊 | LG-610 | 件 | 1 | |
| 14 | C.608F.MOXI.010 | 機械手、皮帶機模型 | LG-608F | 套 | 1 | |
| 15 | B.ZUJI.PEIX.00891 | 產品配線包 | LG-610C | 套 | 1 | 二級配置清單（1） |
| 16 | C.610C.CHUO.010 | 產品配件包 | LG-610C | 套 | 1 | 二級配置清單（2） |
| 17 | 電工電子初中高級仿真課件 | 套 | 1 | |||
| 18 | 智能監控考核軟件 | 套 | 1 | |||
| 二 級 配 置 清 單 （1） | ||||||||
| 產品代碼：B.ZUJI.PEIX.00891 | 版本號： | V1.0 | ||||||
| 產品名稱：產品配線包 | ||||||||
| 規格型號：LG-610C | ||||||||
| 序號 | 物料代碼 | 物料名稱 | 規 格 型 號 | 單位 | 數量 | 備注 | ||
| 1 | 1.440.020.00270 | 迭對插頭連線 | K2ABD51 60cm 黑色 | 條 | 10 | |||
| 2 | 1.440.020.00280 | 迭對插頭連線 | K2ABD51 60cm 紅色 | 條 | 10 | |||
| 3 | 1.440.020.00290 | 迭對插頭連線 | K2ABD51 60cm 黃色 | 條 | 10 | |||
| 4 | 1.440.020.00430 | 迭對插頭連線 | KT4ABD53 1m 紅色 | 條 | 60 | |||
| 5 | 1.440.020.00440 | 迭對插頭連線 | KT4ABD53 1m 黃色 | 條 | 7 | |||
| 6 | 1.440.020.00450 | 迭對插頭連線 | KT4ABD53 1m 藍色 | 條 | 1 | |||
| 7 | 1.440.020.00460 | 迭對插頭連線 | KT4ABD53 1m 綠色 | 條 | 7 | |||
| 8 | 1.440.020.00470 | 迭對插頭連線 | KT4ABD53 1m 黑色 | 條 | 15 | |||
| 9 | B.ZUJI.PEIX.02940 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 紅色 | 條 | 5 | |||
| 10 | B.ZUJI.PEIX.02950 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 黃色 | 條 | 5 | |||
| 11 | B.ZUJI.PEIX.02960 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 綠色 | 條 | 5 | |||
| 12 | B.ZUJI.PEIX.02970 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 黑色 | 條 | 5 | |||
| 13 | 1.460.010.01350 | PLC編程線 | SC-11 3M | 條 | 1 | |||
| 二 級 配 置 清 單 （2） | ||||||
| 產品代碼：C.610C.CHUO.010 | 版本號： | V1.0 | ||||
| 產品名稱：產品配件包 | ||||||
| 規格型號：LG-610C | ||||||
| 序號 | 物料代碼 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 8.010.010.00623 | 工具箱 | 成套工具/12件套(鋼絲鉗、6*38螺絲批2只、沾塑活扳手、數顯電筆、0.25KG羊角錘、鋼卷尺、美工刀、PVC膠布/6*100螺絲批2只/吹塑盒) | 個 | 1 | |
| 2 | 6.010.010.06330 | 環保柄一字螺絲批 | 3*75MM（貨號：31101） | 把 | 1 | |
| 3 | 6.010.010.06300 | 環保柄十字螺絲批 | 3*75MM（貨號：31151） | 把 | 1 | |
| 4 | 7.030.010.01570 | PLC編程手冊 | FX3U基本·應用指令說明書 | 本 | 1 | |
| 5 | 7.030.010.00763 | 變頻器說明書 | FR-A840 | 本 | 1 | |
| 6 | 7.030.010.00391 | 三向?qū)嵱?xùn)考核指導說明書 | LG-610C | 本 | 1 | |
| 7 | 7.030.020.00180 | 發貨光盤 | LG-610（含軟件） | 張 | 1 | |
| 8 | 3.120.020.00060 | 鋼化玻璃 | LG-610C-01-003(653mm*338mm) | 塊 | 1 | |
| 9 | B.BANG.010.0010 | 學生凳組件 | 塑鋼凳面(藍）+鐵質凳 | 套 | 2 | |
| 10 | 4.040.080.00654 | 內螺紋直通 | APCF8-02 | 個 | 1 | |
| 11 | 6.030.010.00200 | 空氣壓縮機 | TYW-1A 12L | 臺 | 1 | |
| 12 | 1.480.020.00090 | PE波紋管 | AD21.2 黑色 | 米 | .3 | |
| 13 | 3.180.010.00030 | PU氣管 | US98A-080-060-B 藍色 | 米 | 3 | |
| 14 | 4.040.080.00433 | 螺紋直通接頭 | APC8-02 | 個 | 2 | |
| 15 | 4.040.040.00660 | 手滑閥 | HSV08 | 個 | 1 | |
| 16 | 4.040.090.00110 | 氣源處理元件(二聯件) | GFC200-08-F1 | 個 | 1 | |
| 17 | 4.040.100.00080 | 三通Y型 | APY8 | 個 | 1 | |
| 18 | 3.360.010.00010 | 穿線盒 | Ф50*Ф45 | 個 | 1 | |
| 19 | 5.608.010.00060 | 物料塊(POM白色) | LG-608F-09-005 | 件 | 5 | |
| 20 | 5.608.010.00061 | 物料塊(POM藍色) | LG-608F-09-005 | 件 | 5 | |
| 21 | 5.608.010.00063 | 鋁物料塊(AL6063) | LG-608F-09-005 | 件 | 5 | |
