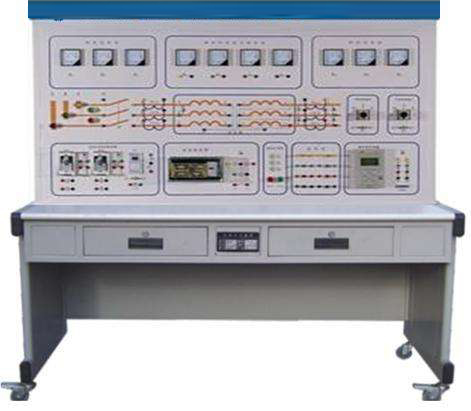

電力系統繼電保護綜合實驗臺
可單獨使用開出多門電氣工程專業課程的教學實驗，多套培訓系統還可組成復雜電力網系統進行綜合實驗、實訓，并由電力自動化監控系統實現電力網綜合監控，也可組成任意數字智能變電站結構。
設備入口均設有漏電保護器。
整個實驗系統控制電源（包括繼電器輔助電壓）均采用安全電壓以內的直流24V電源。實驗信號要求按照電力系統二次標準輸出（100V、5A），且嚴格控制輸出功率，杜絕觸電隱患。
設備運行參數：
設備工作電壓為AC220V、50Hz。
設備允許工作環境溫度至少在-10℃－+40℃范圍內。
設備允許環境相對濕度不低于85％（25℃）。
設備整機容量低于3kVA。
一、實驗臺
電力系統繼電保護綜合實驗臺提供一個典型的電力系統運行一次主系統，同時為繼電保護實驗提供一次系統平臺。
電力系統繼電保護綜合實驗臺由模擬一次主系統、多功能微機保護裝置、常規繼電器、二次電氣控制等構成。
二、微機保護裝置
★包括以下：
1、10kV饋線微機保護裝置模塊
2、35kV線路微機裝置模塊
3、110kV線路成組微機保護裝置模塊
4、變壓器主保護裝置模塊
5、變壓器后備保護裝置模塊
6、電容器微機保護裝置模塊
7、電動機微機保護裝置模塊
8、發電機差動保護裝置模塊
9、發電機后備保護裝置模塊
10、數字式電流繼電器、數字式電壓繼電器、數字式功率方向繼電器、數字式差動繼電器、數字式阻抗繼電器、數字式反時限電流繼電器等數字式繼電器模塊
三、常規繼電器：
包括電磁型電流繼電器、電磁型電壓繼電器、中間繼電器、時間繼電器、功率方向繼電器、阻抗繼電器、差動繼電器。
四、功率放大裝置
1、技術參數如下：
工作環境條件
環境溫度：－10℃~ 40℃
相對濕度：5%~ 95%
交流電源電壓：220V±10%，50Hz±1%
可調交流電壓輸出
輸出范圍：四相，每相0~90V（有效值）
輸出功率：每相≥30VA
響應速度：<200us
輸出電壓精度：≤0.5%
可調交流電流輸出
★輸出范圍：六相，每相0~20A（有效值），需提供證明文件。
輸出功率：每相≥100VA
響應速度：<200us
五、高速數字物理接口箱：
主機內置高性能CPU和高速數字信號處理器，16位DAC模塊、自帶≥10英寸的多彩電阻式觸摸屏。
內置多種特性測試模塊以及多個線路模型，可通過觸摸屏修改模型參數，改變系統運行狀態來計算并輸出不同運行狀態下的電流電壓信號。既可單機獨立運行，亦可聯接其它電腦運行。
特性測試模塊包括：通用特性測試、阻抗繼電器特性測試、差動繼電器特性測試、反時限電流繼電器特性測試等模塊。
線路模型包括：10kV/35kV/110kV線路整組模型、變壓器整組模型、電動機保護整組模型、電容器保護整組模型、發電機保護整組模型等；每種類型的模型均可保存4組參數。
1、強大的聯網功能：多臺高速數字高速數字物理接口箱可聯網構成二次信號源網絡，在上位PC機設計組態和電力系統分析計算軟件完成各個電壓等級的一次輸配電網絡的真實組態；輸入一次設備的真實參數，即可完成系統的潮流計算和針對系統中任意點發生任意故障的短路計算；輸入各測控點真實電流互感器和電壓互感器的變比，即可得到該測控點真實的二次電流、電壓值；系統中裝設測控點，可以同步向該測控點的微機保護硬件平臺發送該點真實二次電流、電壓模擬信號，以檢驗各保護的動作情況。由組態軟件組態的一次主接線直觀、真實，輸入真實的設備參數，可以在系統中任意點設置故障類型，很方便的進行潮流計算和短路計算，由微機保護測試儀同步發出各測控點的二次電流、電壓信號。
2、通訊方式要求：以太網通信接口，必須保證通訊速率不低于100Mb/s。
3參數指標要求：
包括機箱、CPU板等基本配置，AO板1塊，DI板、DO板和電源板各1塊。
AO板：每塊有10路通道，共地輸出，電平范圍：-10V~+10V，分辨率≥16bit，絕對精度優于2mV。
DI板：每塊有12路通道，既可用于電平輸入，也可用于空節點輸入，電平輸入：0V/24V。
DO板：每塊有8路通道，其中8路為電平輸入，8路為空節點輸入，電平輸出：0V/24V。
六、虛擬仿真繼電保護實驗軟件
再現電力系統繼電保護實驗系統各環節操作過程和運行狀態，讓學生了解實驗系統的原理、構成，在虛擬平臺進行實驗操作完成實驗預習、虛擬仿真實驗。解決學生對實驗教學的需求與實驗室供給能力之間矛盾，減少真實物理環境的實驗投入，避免實驗過程中的外在風險。
學生除了到實驗室實地操作進行實驗課程外，也可以通過虛擬實驗平臺完成相關的實驗，這種方式大大提高了實驗教學的伸縮性和適應性，克服了實驗場地、實驗器材、課時數等對學生實踐能力培養的限制。
參數需求：
1. 全程真實場景化教學，操作界面與實驗臺完全一致，實驗?zāi)Ｐ团c實驗臺統一，無論從感覺上、操作上還是從行動處理上的反饋都會表現的與真實實驗臺的反應高度一致，從而達到在虛擬平臺上完全熟悉實驗臺的操作。
2.虛擬實驗時可自動顯示參考實驗接線原理圖。
3.通過用戶名、密碼進行登錄操作，學員的操作記錄，均保存至數據庫中，以方便進行回看復習。
4.微機保護虛擬仿真模塊：能虛擬仿真完成10kV饋線微機保護、35kV線路微機保護、110kV線路微機保護、變壓器主保護、變壓器后備保護、電容器微機保護、電動機微機保護、發電機差動保護、發電機后備保護等微機保護功能，操作方式及實驗原理與實際保護裝置完全一致。
5.物理接口箱虛擬仿真模塊：能虛擬仿真多種特性測試模塊以及多個線路模型，可修改模型參數，改變系統運行狀態來計算。同時可實現通用特性測試、阻抗繼電器特性測試、差動繼電器特性測試、反時限電流繼電器特性測試等繼電保護測試功能，操作方式及實驗原理與實際物理接口箱完全一致。
6.繼電器虛擬仿真模塊：能虛擬仿真電流繼電器、電壓繼電器、中間繼電器、時間繼電器、功率方向繼電器、阻抗繼電器、差動繼電器等繼電器功能，操作方式及實驗原理與實驗臺上配置的繼電器完全一致。
7.在虛擬實驗平臺可完成繼電器特性實驗、10kV-35kV微機保護綜合實驗、110kV微機保護綜合實驗、變壓器保護綜合實驗、電容器保護綜合實驗、電動機保護綜合實驗、發電機差動保護實驗、發電機后備保護實驗等實驗。
8.通過網絡可以觀看各個實驗的操作講解視頻。
9.本項目提供不低于30個虛擬平臺賬號。
七、實驗項目
（一）常規繼電器特性實驗
1. 常規電流繼電器特性實驗
2. 常規電壓繼電器特性實驗
3. 常規功率方向繼電器特性實驗
4. 常規差動繼電器特性實驗
5. 常規阻抗繼電器特性實驗
6. 時間繼電器實驗
7. 中間繼電器實驗
8. 常規電流速斷保護實驗
9. 常規電流電壓連鎖速斷保護實驗
（二） 微機保護實驗
1. 數字式繼電器特性實驗（包括以下6種數字式繼電器實驗）
數字式電流繼電器特性實驗
數字式電壓繼電器特性實驗
數字式功率方向繼電器特性實驗
數字式差動繼電器特性實驗
數字式阻抗繼電器特性實驗
數字式反時限電器特性實驗
2. 10kV-35kV微機保護綜合實驗
可設置任意實驗?zāi)Ｐ?，并能進行故障錄波和實驗過程回放*大、*小運行方式下三段電流保護實驗
10kV線路過電流保護實驗
35kV線路電流電壓聯鎖速斷保護實驗
方向性過電流保護實驗
反時限電流保護實驗
過電流保護與自動重合閘前加速保護實驗
過電流保護與自動重合閘后加速保護實驗
零序電壓保護實驗
3. 110kV微機保護綜合實驗
可設置任意實驗?zāi)Ｐ?，并能進行故障錄波和實驗過程回放方向圓相間距離保護實驗
方向圓接地距離保護實驗
三段式距離保護實驗
零序電流保護實驗
零序方向保護實驗
零序電壓閉鎖實驗
距離保護與自動重合閘實驗
零序電流保護與自動重合閘實驗
4.變壓器保護綜合實驗
差動類保護與現場保護一致是三相差動保護
變壓器電流速斷保護實驗
變壓器差動速斷保護實驗
變壓器比率制動差動保護實驗
變壓器過電流保護實驗
變壓器低電壓起動過電流保護實驗
變壓器復合電壓起動過電流保護實驗
變壓器過負荷保護實驗
模擬重瓦斯告警、跳閘實驗
模擬輕瓦斯告警實驗
模擬超溫告警、跳閘實驗
模擬過溫告警實驗
5.電容器保護綜合實驗
電容器限時電流速斷保護實驗
電容器過電流保護實驗
電容器過電壓保護實驗
電容器母線失壓保護實驗
6.電動機保護綜合實驗
電動機過電流保護實驗
電動機不平衡保護實驗
電動機接地保護實驗
電動機低電壓保護實驗
7.發電機差動保護實驗
差動類保護與現場保護一致是三相差動保護
發電機差動速斷保護實驗
發電機比率制動差動保護實驗
發電機模擬超溫保護實驗
發電機模擬過溫保護實驗
8.發電機后備保護實驗
發電機過電流保護實驗
發電機過電壓保護實驗
發電機低電壓保護實驗
發電機過負荷保護實驗
（三）電力系統分析課程實驗
電力系統電氣主接線圖的設計與組態
開式電力網絡的潮流計算
環網的潮流計算
電力網的電壓和功率分布
電力系統不對稱故障的分析計算
電力系統三相短路的分析計算
電力系統潮流分析實驗
電力系統短路計算實驗
（四）變電站綜合自動化實驗
1. 變電站監控實驗
2. 遙測、遙控、遙信操作功能實驗
3. 變電站倒閘操作實驗、實訓
4. 變電站送電操作實訓
5. 變電站停電操作實訓
6. 繼電保護接線實驗
7. 110kV線路保護實驗
8. 變壓器保護實驗
9. 10kV線路保護實驗
10. 電容器保護實驗
11. 電動機保護實驗
（五）電氣工程專業課程設計、畢業設計及創新科研平臺
可用于進行發電廠電氣、電力網、繼電保護課程設計，方便地檢驗課程設計成果。系統通信協議開放，可作為保護、測控、變電站綜合自動化等相關方向的畢業設計和創新科研平臺。
★列表提供課程設計不小于20個，畢業設計案例集不少于20個。中標后在實驗指導書上提供對應的詳細案例集。
