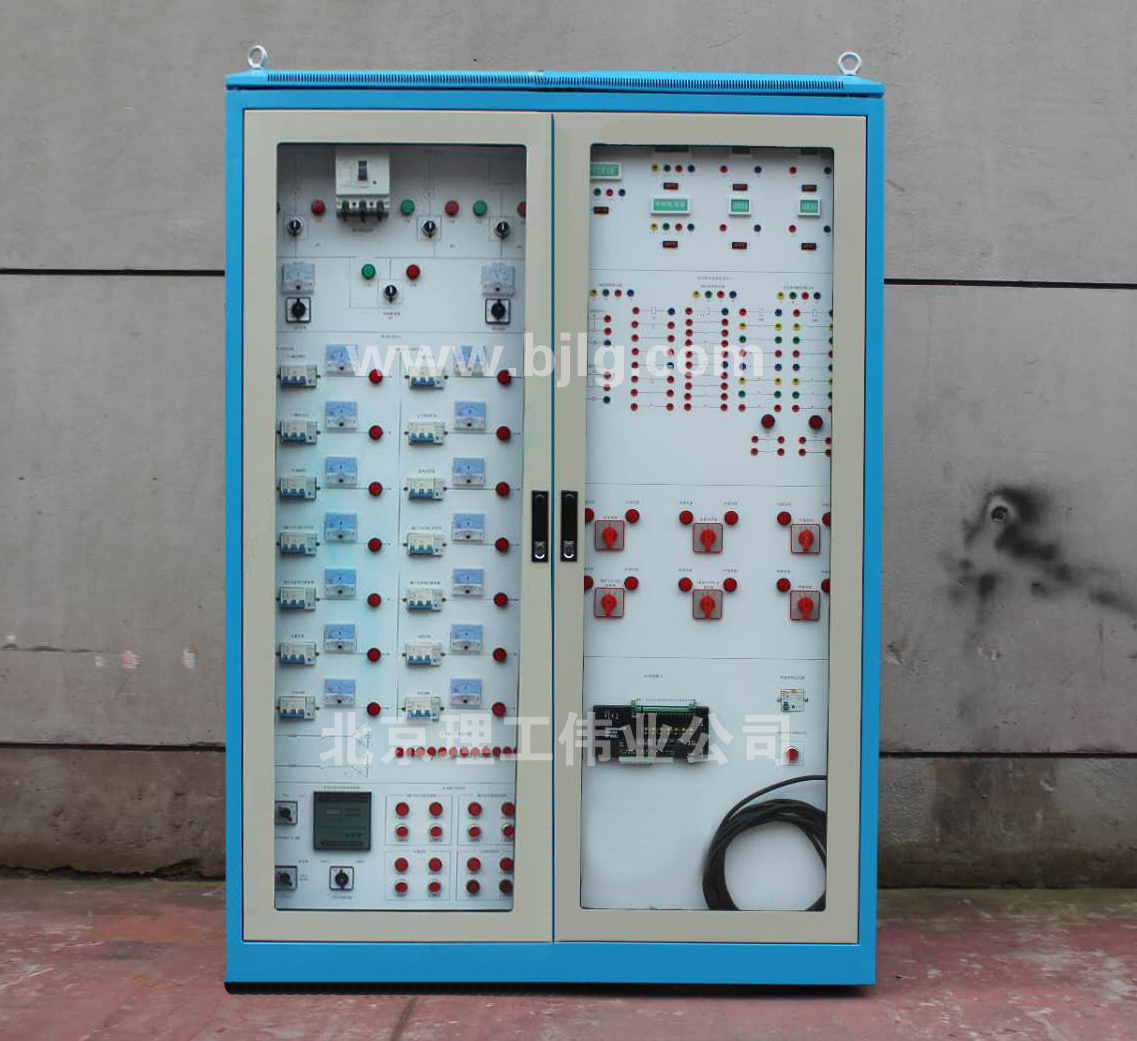

樓宇供配電技術實訓系統（LON總線型）
一、功能概述：
1.LG-GPD1型 樓宇供配電技術實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。
2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。
4.下位機部分：采用DDC控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。
5.上位機部分：采用力控組態軟件，與下位機DDC控制器采用LONWORKS總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供 對電力網絡出現的故障告警并快速定位和采取相應措施。
6.樓宇智能配電監控軟件
（1） 具用可視化監控功能
（2）具有總供電輸出電壓、電流、功率因數等
（3）母線監控通斷
（4）樓層用電支線電流監控
（5）大樓干線分合閘監控
（6）用電電量趨勢分析
（7）消防監控報警窗口
二、技術規格：
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：1500mm×680mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
三、完成的教學內容如下:
1.常用配電設備認知與應用
2.電量傳感器認知與應用
3.智能建筑的供電運行方式線路組建與操作
4.典型樓層配電運行方式線路組建與操作
5.供配電系統中運行線路狀態的現場監測、抄表和控制
6.備自投聯動運行控制和調試
7.應急電源配電線路運行和聯動控制
8.配電線路功率因數補償運行控制
9.與消防自動報警系統的聯動控制
10.供配電監控系統運行調度實訓
四、供電系統清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1.LG-GPD1型 樓宇供配電技術實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。
2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。
4.下位機部分：采用DDC控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。
5.上位機部分：采用力控組態軟件，與下位機DDC控制器采用LONWORKS總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供 對電力網絡出現的故障告警并快速定位和采取相應措施。
6.樓宇智能配電監控軟件
（1） 具用可視化監控功能
（2）具有總供電輸出電壓、電流、功率因數等
（3）母線監控通斷
（4）樓層用電支線電流監控
（5）大樓干線分合閘監控
（6）用電電量趨勢分析
（7）消防監控報警窗口
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：1500mm×680mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
三、完成的教學內容如下:
1.常用配電設備認知與應用
2.電量傳感器認知與應用
3.智能建筑的供電運行方式線路組建與操作
4.典型樓層配電運行方式線路組建與操作
5.供配電系統中運行線路狀態的現場監測、抄表和控制
6.備自投聯動運行控制和調試
7.應急電源配電線路運行和聯動控制
8.配電線路功率因數補償運行控制
9.與消防自動報警系統的聯動控制
10.供配電監控系統運行調度實訓
四、供電系統清單
| 序號 | 名稱 | 數量 | |
| 1 | 微型斷路器 | 14只 |
DZ47-63 |
| 2 | 塑殼斷路器： | 1只 |
NM1- 32A |
| 3 | 智能無功補償器 | 1只 | JKL5CF/JKW-2SC |
| 4 | 模擬負荷瓷盤電阻 | 6組； | RJ300-1000/RJ300-300/RJ300-700/RJ300-500 |
| 5 | 模擬負荷電抗 | 6組； | 定制電流2A， |
| 6 | 接觸器: | 22只 | CJX2 |
| 7 | 智能電流變送器 | (14只） | MIK-DJ |
| 9 | 電壓表 | (2只） | 85L17 |
| 10 | 智能電量變送器 | 1只 | EDA9033 |
| 11 | DDC控制模塊; | 1只 | HW5515 |
| 12 | 無功補償電容板1塊 | 4只裝 | CBB61 |
| 13 | 信號燈 | 18只 | AD22 |
| 14 | 船形開關紅色； | 3只 | KCD |
| 15 | 中間繼電器； | 8只 | MY4N |
| 16 | 時間繼電器； | 3只 | ST3P |
| 17 | LON網卡1個 | 1個 | L0N |
| 18 | 電腦桌鋁木結構可移動； | 1張 | 600*600*1000 |
| 19 | 實訓臺架 | 1套 | 1500*680*1800 |
| 20 | 鋁材印刷板 | 2塊 | 625-1500 |
| 21 | PLC | 1套 | FX1N-10MR |
| 22 | 模擬量采集器 | 1個 | MODBUS |
| 23 | 計算機 | 1套 | 用戶自配 |
