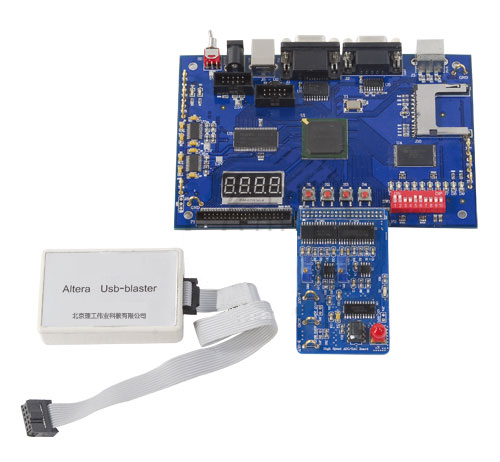

現代DSP技術基于FPGA數字信號處理實驗開發平臺
一、產品概述
傳統的基于CPU(如TMS320)的現代DSP實驗室方案工作速度慢，能完成的實驗項目非常少，大多數通信領域中的實驗無法完成(如DDS、FSK等)。而基于FPGA的DSP實驗室方案處理速度可達70GMACs，相關的AD/DA器件工作速度達數十至數百MHz。基于DSP處理器的實驗設備對于協議更新、通信格式改變、硬件工作模式切換等要求，硬件系統無法重構，而FPGA具有可重配置功能，因此實現容易。
現代DSP技術基于FPGA數字信號處理實驗開發平臺突破了傳統DSP設計技術的瓶頸，在高速DSP設計和應用領域拓展了全新的空間?，F(xiàn)代DSP解決方案完全基于EDA特有的自頂向下的設計流程和并行算法結構?？捎米魅珖髮W(xué)生電子設計競賽訓練、課程設計、課外科技活動、畢業設計及現代DSP系統應用開發的學習平臺。
二、系統特點
1. 采用多層工業級標準精心設計
2. FPGA主芯片采用Altera的Cyclone III系列的EP3C16F (90萬門)
3. 核心板可單獨使用，支持 JTAG、AS模式，便于在電子競賽、科研項目開發中使用
4. 配有全功能USB仿真開發工具（支持Altera全系列器件），速度快，性能穩定可靠
5. 全部采用貼片工藝，接插件采用優質進口產品，使用可靠
6. 提供豐富接口電路、實驗程序以及詳細的實驗指導書、用戶使用手冊
三、適用范圍
1. 滿足各院校《數字電路》、《EDA技術》、《數字信號處理》、《軟件無線電》、《通信原理》等課程的教學實驗
2. EDA技術實驗教學、開發應用
3. 電子設計培訓、實訓和科研開發
4. 計算機、電子、信息、通信、電子對抗、工控、自動控制等專業教學、數字電路實驗室、EDA技術實驗室建設、數字信號處理實驗室建設、DSP技術和軟件無線電實驗室建設
四、系統配置
1. 主芯片F(xiàn)PGA采用Altera的Cyclone III系列中的EP3C16F
2. 配置存儲芯片為EPCS4，4Mb串行FLASH
3. 8MB SDRAM
4. 125MHz轉換率雙路高速10位DAC
5. 20/40MHz高速8位ADC
6. 雙420/270MHz高速運放
7. 4MB Flash
8. SD卡接口
9. 4個按鍵，10個撥碼開關，10個LED顯示
10. VGA輸出接口
11. RS232標準串行口
12. PS/2鼠標鍵盤接口
13. 50MHz系統時鐘源
14. 4個七段數碼管
15. 可靠上電復位電路
16. 提供板級和芯片級電壓3.3V/1.2V
17. 2個40針外擴接口
五、實驗項目
(一)基礎實驗
1. 基于QUARTUSII 圖形輸入電路的設計
2. 基于VHDL 格雷碼編碼器的設計
3. 含異步清零和同步使能的加法計數器
4. 七段數碼管顯示電路的設計
5. 數控分頻器的設計
6. 圖形和VHDL 混合輸入的電路設計
7. 四位并行乘法器的設計
8. 基本觸發器的設計
9. 四位全加器設計
10. 用VHDL設計七人表決器
11. 用VHDL設計四人搶答器
12. 可控脈沖發生器的設計
13. 正負脈寬調制信號發生器設計
14. 序列檢測器的設計
15. PS/2鍵盤
16. UART通信
17. VGA彩條信號發生器的設計
18. PN碼產生器
19. Gold碼產生器
20. 數字頻率計的設計
21. 數字鐘的設計
22. 序列檢測器的設計
23. 數字秒表的設計
(二)DSP實驗
1. FIR數字濾波器設計
2. IIR數字濾波器設計
3. DDS與數字移相信號發生器設計
4. M序列偽隨機序列發生器設計
5. 正交幅度調制信號發生器設計
6. AM信號發生器設計
7. FM信號發生生氣設計
8. PM信號發生生氣設計
9. FSK信號發生器設計
10. 掃頻信號發生器設計
六、儀器配置
用戶必配設備：計算機、40M雙蹤示波器
用戶選配：函數信號發生器、邏輯分析儀
