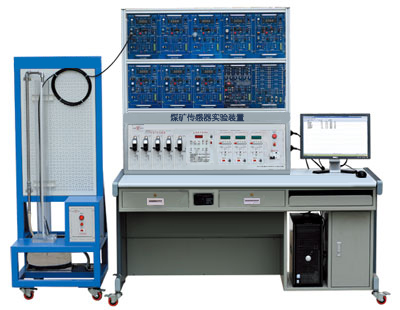

煤礦傳感器實驗裝置
一、概 述
煤礦安全監控設備和監控系統是保障礦井安全生產的重要手段。煤礦安全監控是綜合性技術，涉及多項學科，內容復雜、難度高，要求維護管理人員具有較高的技能。煤礦傳感器實驗裝置是參照煤礦傳感器要求而研制的。設備主要包含目前煤礦安全監控常用到的監測傳感器，包括：溫度傳感器、瓦斯傳感器、氧氣傳感器、一氧化碳傳感器、硫化氫傳感器、二氧化碳傳感器、風速傳感器、水位傳感器、負壓傳感器、煙霧傳感器、設備開停傳感器、風門開閉傳感器，監控分站、遠程控制開關和聲光報警器等。通過該設備可使學生掌握煤礦傳感器的基本原理、結構、聯接、設置、調節、校準與維護。
二、特 點
1. 該裝置為臺式結構，實驗臺桌面采用高絕緣度、高強度、耐高溫的密度板，符合環境保護標準。具有接地、漏電保護、采用高絕緣的安全型插座，安全性符合相關國家標準；
2. 每個傳感器可檢測實際的物理量，還配有模擬實際物理量的調節電位器來模擬實際的物理量的變化，氣體傳感器在無氣樣時也可用該模擬的物理量做測試；
3. 傳感器設計布局模塊化，結構清晰，檢測點的引出，方便測試；
4. 傳感器輸出信號包括RS485信號輸出、1～5mA電流信號輸出、200～1000Hz的頻率信號輸出；
5. 傳感器的參數設置及校準可用紅外遙控器來進行設置；
6. 傳感器主控芯片采用AVR高速單片機，穩定可靠；
7. 配套上位機監控軟件，對傳感器檢測量進行采集顯示等。
三、技術性能
1. 實驗臺工作電源：AC220V±10%/50Hz
2. 傳感器工作電源：DC7V～20V
3. 工作環境：環境溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
4. 傳感器輸出信號：1～5mA恒流信號，負載電阻0～500Ω；200～1000Hz頻率信號，負載電阻1.5kΩ時輸出高電平不小于3.0V，輸出低電平不高于0.5V，整個頻率范圍內正脈沖和負脈沖的寬度均不小于0.3ms；RS485信號，波特率1200bps
5. 傳感器尺寸：298mm×200mm×55mm
四、裝置配置及功能
(一)傳感器
1.直流電源：提供一路18V/1A的直流電源，供給分站及傳感器
2.數字直流電壓表1只：量程0～20V，輸入阻抗10MΩ，精度0.5級
3.數字直流毫安表1只：量程0～20mA，精度0.5級
4.數字頻率計1只：量程1～9999Hz，誤差±1Hz
5.氣樣接口：提供氣樣管路接口，可調節氣體的流量大?。鈽佑捎脩糇耘洌?br /> 五、實驗項目
1.煤礦傳感器的基本原理與組成結構
2.煤礦傳感器的聯接、設置、調節、校準與維護
3.煤礦監控軟件數據監控及參數設置
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
煤礦安全監控設備和監控系統是保障礦井安全生產的重要手段。煤礦安全監控是綜合性技術，涉及多項學科，內容復雜、難度高，要求維護管理人員具有較高的技能。煤礦傳感器實驗裝置是參照煤礦傳感器要求而研制的。設備主要包含目前煤礦安全監控常用到的監測傳感器，包括：溫度傳感器、瓦斯傳感器、氧氣傳感器、一氧化碳傳感器、硫化氫傳感器、二氧化碳傳感器、風速傳感器、水位傳感器、負壓傳感器、煙霧傳感器、設備開停傳感器、風門開閉傳感器，監控分站、遠程控制開關和聲光報警器等。通過該設備可使學生掌握煤礦傳感器的基本原理、結構、聯接、設置、調節、校準與維護。
1. 該裝置為臺式結構，實驗臺桌面采用高絕緣度、高強度、耐高溫的密度板，符合環境保護標準。具有接地、漏電保護、采用高絕緣的安全型插座，安全性符合相關國家標準；
2. 每個傳感器可檢測實際的物理量，還配有模擬實際物理量的調節電位器來模擬實際的物理量的變化，氣體傳感器在無氣樣時也可用該模擬的物理量做測試；
3. 傳感器設計布局模塊化，結構清晰，檢測點的引出，方便測試；
4. 傳感器輸出信號包括RS485信號輸出、1～5mA電流信號輸出、200～1000Hz的頻率信號輸出；
5. 傳感器的參數設置及校準可用紅外遙控器來進行設置；
6. 傳感器主控芯片采用AVR高速單片機，穩定可靠；
7. 配套上位機監控軟件，對傳感器檢測量進行采集顯示等。
三、技術性能
1. 實驗臺工作電源：AC220V±10%/50Hz
2. 傳感器工作電源：DC7V～20V
3. 工作環境：環境溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
4. 傳感器輸出信號：1～5mA恒流信號，負載電阻0～500Ω；200～1000Hz頻率信號，負載電阻1.5kΩ時輸出高電平不小于3.0V，輸出低電平不高于0.5V，整個頻率范圍內正脈沖和負脈沖的寬度均不小于0.3ms；RS485信號，波特率1200bps
5. 傳感器尺寸：298mm×200mm×55mm
四、裝置配置及功能
(一)傳感器
| 序號 | 設備名稱 | 數量 | 設備參數 |
| 1. | 溫度傳感器 | 1臺 | 測量范圍-5℃～45℃；誤差±0.5℃ |
| 2. | 氧氣傳感器 | 1臺 | 測量范圍0～25%；誤差為±3%(滿量程) |
| 3. | 瓦斯傳感器 | 1臺 | 測量范圍0～4%；誤差0～1%為±0.1%，1%～3%為真值的10%，3%～4%為±0.3% |
| 4. | 一氧化碳傳感器 | 1臺 | 測量范圍0～1000ppm；誤差0～100ppm為±4ppm，100～500ppm為測量值的±5%，500～1000ppm為測量值的±6% |
| 5. | 硫化氫傳感器 | 1臺 | 測量范圍0-50ppm；誤差為±3ppm |
| 6. | 二氧化碳傳感器 | 1臺 | 測量范圍0～5%；誤差為±0.3% |
| 7. | 風速傳感器 | 1臺 | 測量范圍0.4～15m/s；誤差為±0.3m/s |
| 8. | 水位傳感器 | 1臺 | 測量范圍0～5m；誤差為±2% |
| 9. | 負壓傳感器 | 1臺 | 測量范圍0～5kPa；誤差為±2%（滿量程） |
| 10. | 煙霧傳感器 | 1臺 | 離子煙霧傳感器，告警濃度0.1mg/m3響應時間15s |
| 11. | 設備開停傳感器 | 1臺 | 動作值A(chǔ)C3A，動作值誤差±1.5A |
| 12. | 風門開閉傳感器 | 1臺 | 動作距離40mm～70mm，響應時間≤1s |
| 13. | 通用分站 | 1臺 | 接收傳感器開關量、模擬量、數字量數據，并傳輸給上位機進行數據處理 |
| 14. | 監控軟件 | 1套 |
(二)實訓臺
為傳感器提供電源及各種測試儀表等，具體功能如下：1.直流電源：提供一路18V/1A的直流電源，供給分站及傳感器
2.數字直流電壓表1只：量程0～20V，輸入阻抗10MΩ，精度0.5級
3.數字直流毫安表1只：量程0～20mA，精度0.5級
4.數字頻率計1只：量程1～9999Hz，誤差±1Hz
5.氣樣接口：提供氣樣管路接口，可調節氣體的流量大?。鈽佑捎脩糇耘洌?br /> 五、實驗項目
1.煤礦傳感器的基本原理與組成結構
2.煤礦傳感器的聯接、設置、調節、校準與維護
3.煤礦監控軟件數據監控及參數設置
