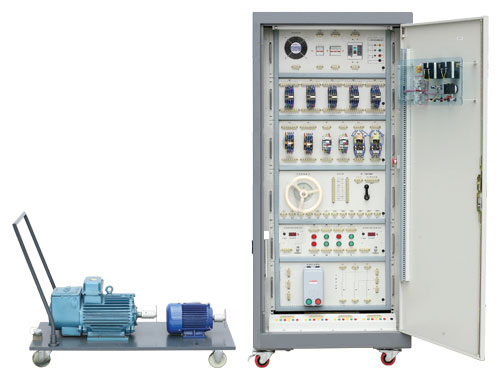

煤礦電氣控制技能實訓裝置
一、概 述
“煤礦電氣控制技能實訓裝置”是針對煤礦中常用電動機的電氣控制而設計的,可完成典型礦山電氣設備電氣控制實訓。裝置采用配電柜形式、資源開放,可充分培養學員的實際動手能力,適用于煤礦電工及專業人員的培訓和考核。

二、技術參數
輸入電壓:三相五線~380V±10% 50Hz
工作環境:環境溫度-5℃~+40℃,相對濕度<85%(25℃),海拔<4000m
裝置容量:<3kVA
外形尺寸:800mm×600mm×1800mm
三、控制柜配備
(一)柜體
左、右柜壁為雙層亞光密紋噴塑結構,雙面柜門設計,冷軋鋼板、鋁型材質;柜體后下側留有電源輸入線。
(二)柜門
裝有1只交流電壓表、1只交流電流表、電壓指示切換開關;控制柜的供電急停按鈕和啟停開關控制,通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值;裝有交流電流表,用來監視負載大小。
(三)柜內布置
柜內已安裝有斷路器、熔斷器、接觸器、繼電器、空氣阻尼式時間繼電器、按鈕開關、信號指示燈、熱繼電器、電磁啟動器、Y/△啟動器、自耦變壓器等各種實訓元器件、且所有器件的接線都在接線端子排上進行,從而避免了因長期在器件本身進行走線而導致其損壞,通過走線槽進行工藝布線。
四、實訓內容
三相鼠籠式電動機點動控制線路
三相鼠籠式電動機自鎖控制線路
三相鼠籠式電動機正反轉控制線路
兩臺電動機的順序啟動、停車控制線路
三相鼠籠式異步電動機帶有點動的正反轉控制線路
三相鼠籠式電動機星/三角啟動線路
三相鼠籠式電動機自耦減壓啟動線路
磁力啟動器控制的鼠籠式異步電動機的啟動線路
磁力啟動器控制的鼠籠式異步電動機的正反轉線路
繞線式異步電動機的電氣控制線路
風電閉鎖電氣控制線路
瓦斯電閉鎖電氣控制線路
風、電瓦斯閉鎖電氣控制線路
五、電機
三相鼠籠式異步電動機:1.1kW 380V/△ 4極
三相線繞式異步電動機:YZR112M-4-1.5kW 1410r/min 380V/Y
