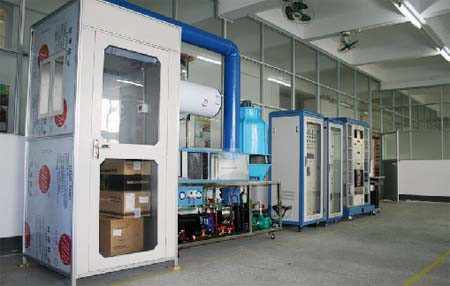

樓宇機電設備綜合自動化系統實訓裝置(西門子）
一、產品概述
樓宇自動化系統的核心是建筑物內部的機電類設備的自動化,因此也稱建筑設備自動化系統(BuildingAutomationSystem簡稱BAS)，其任務是通過科學和智能化的管理對建筑物內的能源使用、環境、交通及安全設施進行監測、控制，向人們提供一個既安全可靠，又節約能源的高效、舒適、便利的建筑環境。
“樓宇機電設備綜合自動化系統實訓裝置(西門子）”包含了中央空調、給排水、供配電、照明、電梯等子系統，它采用Lonworks現場總線技術完成各個子系統信息的統一管理和過程控制，采用WEB技術建立以瀏覽器/服務器模式的計算機信息管理系統，本地和遠程的計算機都可以在軟件系統的管理下，實現對大樓內各子系統的狀態監控。具有如下功能：
1. 自動監視并控制各種機電設備的起、停，顯示或打印當前運轉狀態
2. 自動檢測、顯示、打印各種機電設備的運行參數及其變化趨勢或歷史數據
3. 根據外界條件、環境因素、負載變化情況自動調節各種設備，使之始終運行于最佳狀態
4. 監測并及時處理各種意外、突發事件
5. 實現對大樓內各種機電設備的統一管理、協調控制
6. 能源管理：水、電、氣等的計量收費、實現能源管理自動化
二、系統特點
1. 采用模塊化結構把控制功能進一步分散到現場級儀表，構成一個完全分散的、真正開放的建筑設備自動化系統。
2. 上位機具有瀏覽器/服務器網絡模式，安裝于中央控制室的中央管理計算機具有CRT顯示、打印輸出、豐富的軟件管理和很強的數字通信功能，能完成集中操作、顯示、報警、打印與優化控制等任務，避免了常規儀表控制分散后人機聯系困難、無法統一管理的缺點，保證設備在最佳狀態下運行。
3. 中央空調微型化同時，并保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔、模擬鍋爐配置了溫度測量點，便于學生觀察，了解各種參數的變化情況和系統的工作狀況。并人為增加了一些輔助配置，讓學生全面地掌握中央空調技能知識。
4. 整套實訓裝置集制中央空調、給排水、供配電、照明、電梯、安全防范等子系統于一體，完成展示了樓宇機電設備的整體內容。
三、系統組成
系統主要由各個設備子系統組成，主要有：
1. 電梯控制系統(二座電梯六層)
2. 中央空調系統
3. 供配電系統
4. 照明系統
5. 給排水監控系統
四、實訓項目
1. LonWorks總線控制系統實訓
(1) B/S網絡開發應用(B/S網絡組建)
(2) 系統結構與設備認識
(3) DDC模塊的開發使用
(4) LON網絡開發應用(LON網組建)
2. 中央空調系統實訓
(1) 中央空調系統結構及設備工作原理的了解和掌握
(2) 中央空調啟動、運行、調試
(3) 中央空調運行工作情況、運行參數檢測分析
(4) 中央空調控制的原理
3. 供配電及照明系統實訓
(1) 應急照明控制運行實訓
(2) 工作用電運行實訓
(3) 檢修用電運行實訓
(4) 工作照明控制運行實訓
4. 給排水監控系統實訓
(1) 給排水系統認識實訓
(2) 雙泵控制變頻恒壓供水實訓
(3) 單泵控制變頻恒壓供水實訓
5. 電梯控制系統
(1) 雙座電梯聯動運行
(2) 變頻器的基本使用
(3) 定時器指令
(4) 高速計數器綜合
(5) 采用光電編碼器的定位控制
(6) 轎廂自動開關門控制
(7) 語音報站控制
(8) 電梯模擬運行呼叫指示驅動
樓宇智能化工程實訓系統裝置(西門子系統)
本實訓裝置功能與“樓宇智能化工程實訓系統裝置”基本相同，包含了中央空調、給排水、供配電、照明、電梯等子系統，不同之處在于它采用西門子APOGEE系統進行樓宇機電設備的集成。
樓宇自動化系統的核心是建筑物內部的機電類設備的自動化,因此也稱建筑設備自動化系統(BuildingAutomationSystem簡稱BAS)，其任務是通過科學和智能化的管理對建筑物內的能源使用、環境、交通及安全設施進行監測、控制，向人們提供一個既安全可靠，又節約能源的高效、舒適、便利的建筑環境。
“樓宇機電設備綜合自動化系統實訓裝置(西門子）”包含了中央空調、給排水、供配電、照明、電梯等子系統，它采用Lonworks現場總線技術完成各個子系統信息的統一管理和過程控制，采用WEB技術建立以瀏覽器/服務器模式的計算機信息管理系統，本地和遠程的計算機都可以在軟件系統的管理下，實現對大樓內各子系統的狀態監控。具有如下功能：
1. 自動監視并控制各種機電設備的起、停，顯示或打印當前運轉狀態
2. 自動檢測、顯示、打印各種機電設備的運行參數及其變化趨勢或歷史數據
3. 根據外界條件、環境因素、負載變化情況自動調節各種設備，使之始終運行于最佳狀態
4. 監測并及時處理各種意外、突發事件
5. 實現對大樓內各種機電設備的統一管理、協調控制
6. 能源管理：水、電、氣等的計量收費、實現能源管理自動化
二、系統特點
1. 采用模塊化結構把控制功能進一步分散到現場級儀表，構成一個完全分散的、真正開放的建筑設備自動化系統。
2. 上位機具有瀏覽器/服務器網絡模式，安裝于中央控制室的中央管理計算機具有CRT顯示、打印輸出、豐富的軟件管理和很強的數字通信功能，能完成集中操作、顯示、報警、打印與優化控制等任務，避免了常規儀表控制分散后人機聯系困難、無法統一管理的缺點，保證設備在最佳狀態下運行。
3. 中央空調微型化同時，并保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔、模擬鍋爐配置了溫度測量點，便于學生觀察，了解各種參數的變化情況和系統的工作狀況。并人為增加了一些輔助配置，讓學生全面地掌握中央空調技能知識。
4. 整套實訓裝置集制中央空調、給排水、供配電、照明、電梯、安全防范等子系統于一體，完成展示了樓宇機電設備的整體內容。
三、系統組成
系統主要由各個設備子系統組成，主要有：
1. 電梯控制系統(二座電梯六層)
2. 中央空調系統
3. 供配電系統
4. 照明系統
5. 給排水監控系統
四、實訓項目
1. LonWorks總線控制系統實訓
(1) B/S網絡開發應用(B/S網絡組建)
(2) 系統結構與設備認識
(3) DDC模塊的開發使用
(4) LON網絡開發應用(LON網組建)
2. 中央空調系統實訓
(1) 中央空調系統結構及設備工作原理的了解和掌握
(2) 中央空調啟動、運行、調試
(3) 中央空調運行工作情況、運行參數檢測分析
(4) 中央空調控制的原理
3. 供配電及照明系統實訓
(1) 應急照明控制運行實訓
(2) 工作用電運行實訓
(3) 檢修用電運行實訓
(4) 工作照明控制運行實訓
4. 給排水監控系統實訓
(1) 給排水系統認識實訓
(2) 雙泵控制變頻恒壓供水實訓
(3) 單泵控制變頻恒壓供水實訓
5. 電梯控制系統
(1) 雙座電梯聯動運行
(2) 變頻器的基本使用
(3) 定時器指令
(4) 高速計數器綜合
(5) 采用光電編碼器的定位控制
(6) 轎廂自動開關門控制
(7) 語音報站控制
(8) 電梯模擬運行呼叫指示驅動
樓宇智能化工程實訓系統裝置(西門子系統)
本實訓裝置功能與“樓宇智能化工程實訓系統裝置”基本相同，包含了中央空調、給排水、供配電、照明、電梯等子系統，不同之處在于它采用西門子APOGEE系統進行樓宇機電設備的集成。
