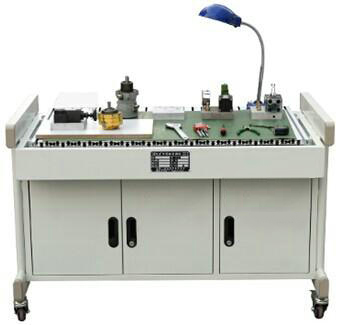

液壓元件拆裝實訓臺
一、概述
液壓元件是液壓系統的重要組成部分，該液壓元件拆裝實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。
二、技術參數
1、交流電源：?jiǎn)蜗郃C 2200 V±10% 50Hz；
2、相對溫度：-10～50℃；
3、相對濕度：＜85%（25℃）
4、外形尺寸：約1400mm×700mm×820mm；
5、整機功耗：≤1.0 kVA；
6、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1、可以對工業液壓元件進行拆裝實驗。
2、為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3、臺面上還設有小元器件盒，以防止零件的丟失。
4、設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5、設有抽屜、機床臺燈、交流電源插座。
6、實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
四、實訓項目
1、油泵拆裝實訓
2、液壓油缸拆裝實訓
3、方向閥拆裝實訓
4、壓力閥拆裝實訓
5、流量閥拆裝實訓
五、設備配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
液壓元件是液壓系統的重要組成部分，該液壓元件拆裝實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。
二、技術參數
1、交流電源：?jiǎn)蜗郃C 2200 V±10% 50Hz；
2、相對溫度：-10～50℃；
3、相對濕度：＜85%（25℃）
4、外形尺寸：約1400mm×700mm×820mm；
5、整機功耗：≤1.0 kVA；
6、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1、可以對工業液壓元件進行拆裝實驗。
2、為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3、臺面上還設有小元器件盒，以防止零件的丟失。
4、設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5、設有抽屜、機床臺燈、交流電源插座。
6、實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
四、實訓項目
1、油泵拆裝實訓
2、液壓油缸拆裝實訓
3、方向閥拆裝實訓
4、壓力閥拆裝實訓
5、流量閥拆裝實訓
五、設備配置清單
| 序號 | 元件名稱 | 規格／型號 | 數量 | 單位 | 備注 |
| 1 | 實訓裝置 | 1230x700x820mm | 臺 | 1 | 鐵質雙層亞光密紋噴塑結構 |
| 2 | 齒輪泵 | BB-B6 | 臺 | 1 | |
| 3 | 柱塞泵 | 5MCY-1 | 臺 | 1 | |
| 4 | 葉片泵 | YB1-10B | 臺 | 1 | |
| 5 | 直動式溢流閥 | P-B10 | 只 | 1 | |
| 6 | 先導式溢流閥 | Y-10B | 只 | 1 | |
| 7 | 減壓閥 | DR10-4-5X10Y | 只 | 1 | |
| 8 | 節流閥 | DVP6 | 只 | 1 | |
| 9 | 調速閥 | 2FRM5-31B/15QB | 只 | 1 | |
| 10 | 液控單向閥 | SV10PA1-30 | 只 | 1 | |
| 11 | 三位四通換向閥 | 4WE6E61B/CG24N9Z5L | 只 | 1 | |
| 12 | 單杠雙作用液壓缸 | MOB40-200 | 只 | 1 | |
| 13 | 鋼皮尺 | 30CM | 把 | 1 | |
| 14 | 千分尺 | 0~25mm | 把 | 1 | |
| 15 | 卡簧鉗（內、外） | P1ERS | 把 | 2 | |
| 16 | 活動扳手 | 6”-150mm | 把 | 1 | |
| 17 | 10”-250mm | 把 | 1 | ||
| 18 | 內六角扳手 | JTECH | 套 | 1 | |
| 19 | 拆裝墊塊 | 塊 | 1 | 元件在墊塊上拆裝 | |
| 20 | 橡膠墊皮 | 張 | 1 | ||
| 21 | 實訓指導書 | 冊 | 1 | ||
| 22 | 油壺 | 五斤裝 | 個 | 1 | 裝廢油 |
| 23 | 電源三插 | 個 | 1 | ||
| 24 | 機床臺燈 | 臺 | 1 | ||
| 25 | 元件盒 | 個 | 1 | ||
| 26 | 臺虎鉗 | 個 | 1 | ||
| 27 | 工具箱 | 個 | 1 |
