氣動實訓平臺

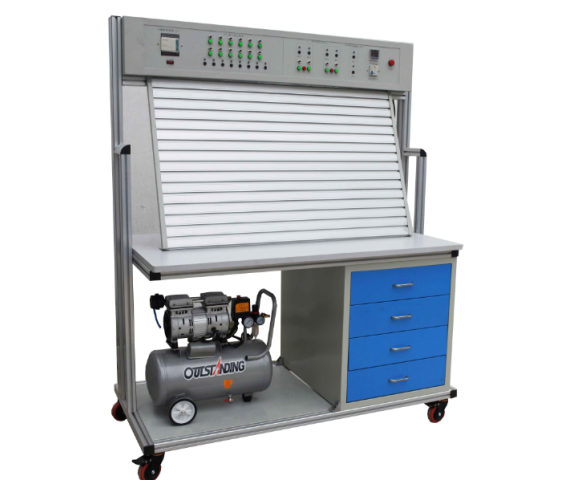

LG-QD05型 氣動實訓平臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成，集可編程控制器和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能，能完美結合氣動技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。
一、主要特點：
1、元件模塊化：每個氣動元件成獨立模塊，配有方便安裝的底板，可隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2、連接方式：接頭采用快速式，安裝、拆卸時可靠簡便省時。
3、氣動元件：標準的工業氣動元件，性能可靠、安全。
4、系統環境：低噪音的工作泵站，提供一個安靜的實驗環境（噪聲<60）。泵站帶自動過壓保護裝置
5、控制多元化：PLC編程控制、繼電器手動控制 時間繼電器控制自動控制
二、實驗項目：
（一）PLC控制回路實驗:
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
（二）PLC控制實驗：
1、PLC基本指令編程、特殊指令編程、梯形圖編程學習
2、PLC編程軟件的學習與使用
3、PLC與計算機的通訊、在線調試
3、PLC與氣動相結合的控制實驗
三、實驗臺組成：
LG-QD05型 氣動實訓平臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
1、實驗臺架：實驗臺架由國標40*40國標鋁材為主體、鋁合金操作面板等構成，工作臺尺寸：長×寬×高＝1500mm×650mm×1700mm (其包裝重量約300kg)
2、工作泵站：
氣泵輸入電壓：AC 220V/50Hz
電機（單頭）功率：550W
額定輸出壓力：0.8Mpa
氣泵容積：10L
工作噪聲：<50分貝
3、氣動元件：
以天工氣動元件為主，配置詳見附件。氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4、電氣控制單元：
可編程序控制器(PLC)，采用西門子SRMART I/O口20點、12輸入8輸出 繼電器輸出形式，電源電壓：AC 220V/50Hz。

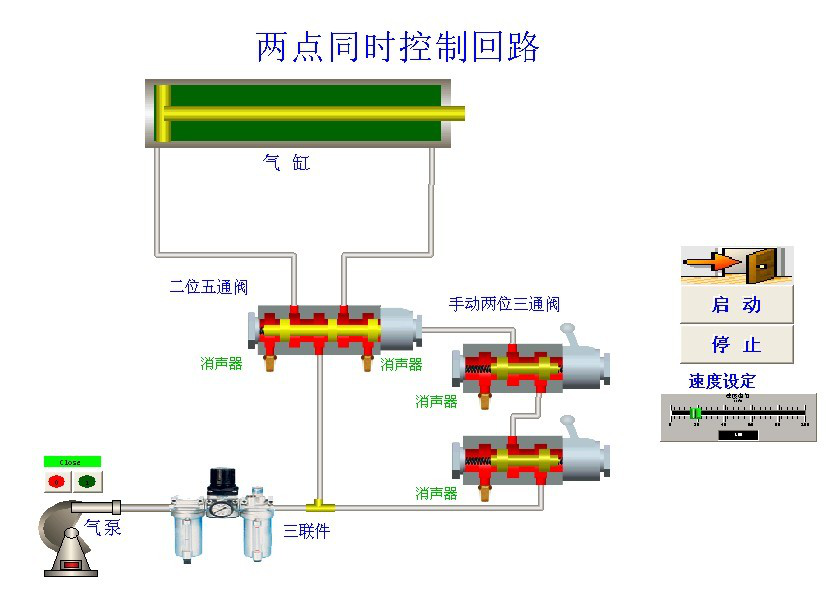

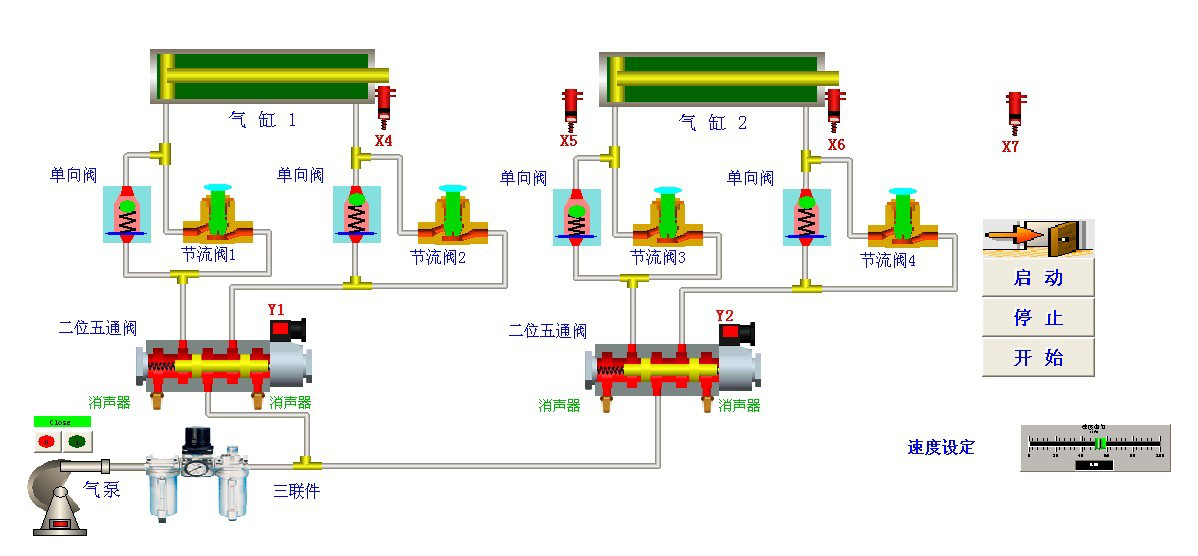

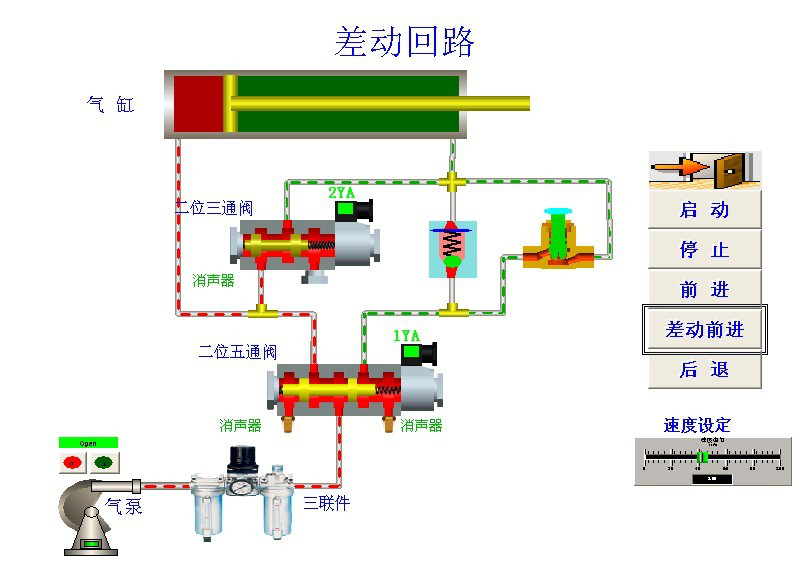

四、部分氣動組態回路

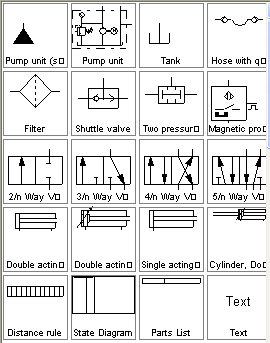

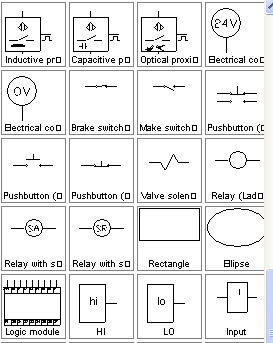

五、部分Festo 軟件回路及圖庫
六、配置清單
（一）操作臺基礎硬件
1、元件模塊化：每個氣動元件成獨立模塊，配有方便安裝的底板，可隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2、連接方式：接頭采用快速式，安裝、拆卸時可靠簡便省時。
3、氣動元件：標準的工業氣動元件，性能可靠、安全。
4、系統環境：低噪音的工作泵站，提供一個安靜的實驗環境（噪聲<60）。泵站帶自動過壓保護裝置
5、控制多元化：PLC編程控制、繼電器手動控制 時間繼電器控制自動控制
二、實驗項目：
（一）PLC控制回路實驗:
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
（二）PLC控制實驗：
1、PLC基本指令編程、特殊指令編程、梯形圖編程學習
2、PLC編程軟件的學習與使用
3、PLC與計算機的通訊、在線調試
3、PLC與氣動相結合的控制實驗
三、實驗臺組成：
LG-QD05型 氣動實訓平臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
1、實驗臺架：實驗臺架由國標40*40國標鋁材為主體、鋁合金操作面板等構成，工作臺尺寸：長×寬×高＝1500mm×650mm×1700mm (其包裝重量約300kg)
2、工作泵站：
氣泵輸入電壓：AC 220V/50Hz
電機（單頭）功率：550W
額定輸出壓力：0.8Mpa
氣泵容積：10L
工作噪聲：<50分貝
3、氣動元件：
以天工氣動元件為主，配置詳見附件。氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4、電氣控制單元：
可編程序控制器(PLC)，采用西門子SRMART I/O口20點、12輸入8輸出 繼電器輸出形式，電源電壓：AC 220V/50Hz。
四、部分氣動組態回路
五、部分Festo 軟件回路及圖庫
六、配置清單
（一）操作臺基礎硬件
| 序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
| 1. | 實驗臺（鋁合金“T”型槽面板） |
1500mm x 700mm x 1800mm 40*40鋁型材結構 |
1套 | 鋁型材 |
| 2. | 過渡底板 | 化纖ABS 精制模具壓注成型 | 1套 | 附在閥上 |
| 3. | 萬向輪 | 2.5mm優質鋼材；帶自鎖功能；滾輪式軸承 | 4個 | 安裝在實驗臺底部 |
| 4. | 專用鋁合金面板 | 鋁合金帶“T”型配合過渡底板進行搭接 | 1套 | 安裝在實驗臺上 |
| 5. | 靜音空氣壓縮機 |
氣泵輸入電壓：AC 220V/50Hz 電機功率：550W 額定輸出壓力：1.0Mpa 氣泵容積：10L 工作噪聲：< 40分貝 帶自動斷電保護裝置 |
1臺 | 奧突斯 |
| 6. | 過濾、調壓組件 |
接管口徑：1/8” 額定流量: 650L/min 濾心精度 40ū 調節壓力0.05-0.85MPa 最大可調壓力0.9 MPa 濾水容量15cc 給油容量25cc |
1套 |
品牌：費斯托 |
| 7. | 帶壓力表調壓閥 |
接管口徑：1/8” 額定流量: 650L/min 調節壓力范圍：0.05-0.85MPa 最大可調壓力：0.95 MPa 本體材質：鋁合金壓鑄成型 |
1只 | 品牌：費斯托 |
（二）元件基本配置
| 序號 | 名 稱 | 參 數 規 格 | 數 量 | 備 注 |
| 8. | 復動式不銹鋼單作用氣缸 |
動作形式：活塞復動式 使用壓力范圍：1-9.0 kgf/cm2 速度范圍：50 – 800mm/s 行程 :75mm 接管口徑：1/8” |
1只 |
品牌：費斯托 |
| 9. | 復動型不銹鋼單出桿雙作用氣缸 |
動作形式：活塞復動式 使用壓力范圍：1-9.0 kgf/cm2 速度范圍：50 – 800mm/s 行程 :100mm接管口徑：1/8” |
2只 |
品牌：費斯托 |
| 10. | 氣缸固定腳座 | MA20-LB | 6只 | 自制 |
| 11. | 二位三通單電磁換向閥 |
線圈位數：單頭雙位置 彈簧復位 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝排氣＝1/8” |
1只 | 品牌：費斯托 |
| 12. | 二位五通單電磁換向閥 |
線圈位數：單頭雙位置 彈簧復位 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝1/8” |
2只 | 品牌：費斯托 |
| 13. | 二位五通雙電磁換向閥 |
線圈位數：雙頭雙位置 電控復位 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝排氣＝1/8” |
1只 | 品牌：費斯托 |
| 14. | 中封式三位五通電磁換向閥 |
線圈位數：雙頭三位置封閉型 動作方式：內部先導式 工作壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒 最短勱磁時間：0.05秒 接管口徑：進氣＝出氣＝排氣＝1/8” |
1只 | 品牌：費斯托 |
| 15. | 二位五通單氣控換向閥 |
結構：滑閥, 單向氣控, 彈簧復位 壓力范圍：0.15-0.85 MPa 額定流量 1 (p)→4 (A)500 l/min |
2只 |
品牌：費斯托 |
| 16. | 二位五通雙氣控換向閥 |
結構：滑閥, 雙向氣控 壓力范圍：0.15-0.85 MPa 額定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min |
2只 |
品牌：費斯托 |
| 17. | 中封型二位五通雙氣控換向閥 |
結構：滑閥, 雙向氣控 壓力范圍：0.15-0.85 MPa 額定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min |
1只 | 品牌：費斯托 |
| 18. | 常開式單氣控二位三通閥 | 結構：滑閥, 單向氣控 | 1只 | 品牌：費斯托 |
| 19. | 常閉式單氣控二位三通閥 | 結構：滑閥,單向氣控 | 1只 | 品牌：費斯托 |
| 20. | 二位五通手動換向閥 |
動作方式：直動式 使用壓力范圍：0-0.8MPa 拉口口徑：進氣＝出氣＝排氣＝1/8” |
1只 | 品牌：費斯托 |
| 21. | 可調單向節流閥 |
接管口徑：1/8” 標準額定流量: （p）→ (A)400L/min 調節壓力范圍：0.05-0.95MPa |
2只 | 品牌：費斯托 |
| 22. | 或門邏輯閥（梭閥） |
接管口徑：1/8” 使用壓力范圍0-1.0MPa 額定流量X, Y→A 500 l/min |
2只 | 品牌：費斯托 |
| 23. | 與門邏輯閥（雙壓閥） |
接管口徑：1/8” 使用壓力范圍0-1.0MPa 額定流量X, Y→A 500 l/min |
1只 | 品牌：費斯托 |
| 24. | 快速排氣閥 |
接管口徑：1/8” 使用壓力范圍0-1.0MPa 額定流量1(p)→2 (A) 300 l/min 2 (A)→3(R) 390 l/min |
1只 | 品牌：費斯托 |
| 25. | 平圓型按鈕式機械閥 |
位通數：二位三通 動作方式：直動式 彈簧復位 使用壓力范圍：0-0.8MPa 接管口徑：1/4” 額定流量→ (A) 60 l/min |
1只 |
品牌：費斯托 |
| 26. | 滾輪型杠桿式機械閥 |
位通數：二位三通 動作方式：直動式 彈簧復位 使用壓力范圍：0-0.8MPa 接管口徑：1/4” 額定流量→(A) 60 l/min |
2只 | 品牌： 費斯托 |
（三）電氣模塊
| 27. | 時間繼電器模塊 |
顯示 LED顯示三位，0-999S 輸出 常閉開關一組、常開開關一組、暫停一組、工作電壓：AC220V |
1套 |
ZN48 |
| 28. | 可編程序控制器 | SR 20 | 1個 | 西門子 |
| 29. | 可編程序控制通訊電纜 | 1條 | 西門子 | |
| 30. | 中間繼電器模塊 | 3組(每組3常開1常閉)；接線插座為φ10mm安全性插座，面板為5mm進口絕緣板 | 2組 |
Omron歐姆龍 |
| 31. | 接近開關電感式（帶插頭線） |
開關電壓 5-30 VDC 殘余波紋 最大 10% 額定開關距離 4 mm 開關頻率 最大100 Hz 輸出： 無接點/電晶體NPN輸出 輸出電流 最大200 Ma 開關容量 最大 4.8 W |
4個 |
滬光 |
| 32. | 啟停模塊 |
220V 50HZ交流電壓帶漏電保護斷路器 帶上電指示 |
1套 | HGG（海格） |
| 33. | 按鈕模塊 | φ16mm大按鈕 | 1套 | 上海遠大 |
| 34. | 穩壓電源模塊 | 臺灣 DC24V 5A ；接線插座為φ10mm安全性插座，面板為5mm進口絕緣板 | 1套 | 臺灣明緯 |
四、附件
| 35. | L型支架 | 自制 | 4只 | 自制 |
| 36. | 過渡接頭 | 轉換接頭 | 1只 | PG8-6 |
| 37. | “T”型三通 | T型 | 10只 | PE-4 |
| 38. | 四通 | 十字型 | 4只 | PZA-4 |
| 39. | 氣管 | PUO0425（桔） | 50米 | 4 |
| 40. | 管塞 | PP-4 | 15只 | PP-4 |
| 41. | 專用工具 | 活口扳手、螺絲刀、六角扳手、剪刀等 | 1套 |
滬工等 |
