通信與信息系統實驗室

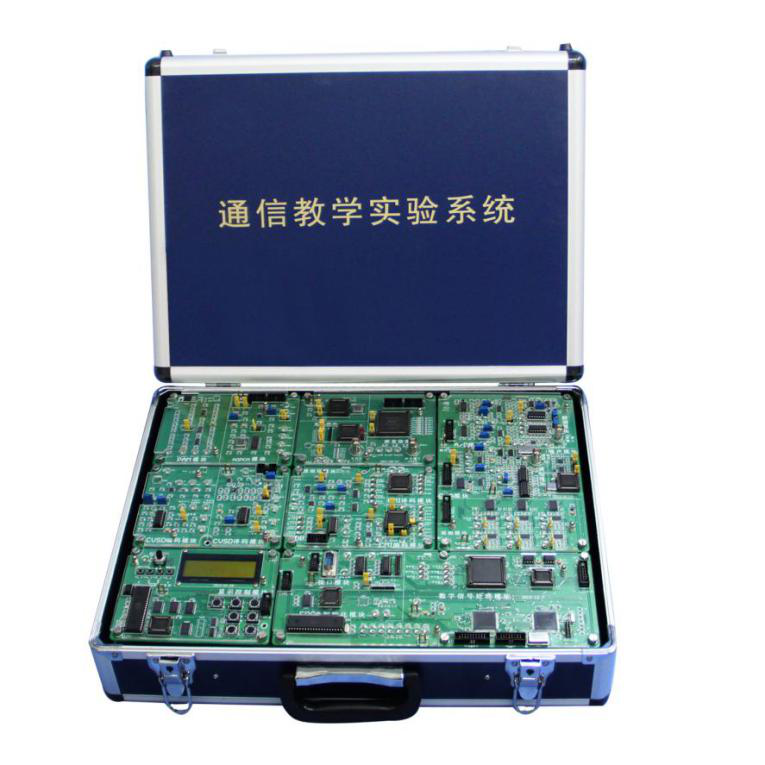

（一）LG-TX04型 通信原理實驗裝置
一、概述
LG-TX04型 通信原理實驗箱根據當前各大專院校通信原理課程的教學重點，以現代數字傳輸技術和軟件無線電技術為主要實驗方向，強化了有關模擬信號的數字化、各類數字信號的復接與解復接、信源及信道編解碼、信息的數字化調制與解調、模擬與數字鎖相等內容。為突出重點，集中利用有限的軟硬件資源，具體做法是進一步強化了軟件無線電技術，通過FPGA與DSP的協同工作進行雙向信號的編解碼處理、信息的數字化調制與解調處理，而舍棄了電話接口電路、電話交換模塊等非關鍵的技術內容。實驗中必需的雙向信源則采用可任意改變信號頻率、信號幅度的內置函數信號發生器以及數字碼型發生器代替，通過雙蹤示波器或誤碼檢測儀等設備觀察傳輸效果。
同時，本系統又繼承了現代通信技術創新實驗系統的模塊化設計特點，我公司為其配套的共有9個基本功能模塊模塊，基本電路設計合理，信源編碼包括PAM、ADPAM、PCM、CVSD等，信道編碼包括HDB3碼、CMI碼等；調制解調方式涵蓋FSK、BPSK、DBPSK、QPSK、DQPSK、OQPSK、MSK、GMSK、π/4QPSK等；另有模擬調制解調模塊（AM、FM）與模擬及數字鎖相環等，可配合信號源模塊獨立地進行相關實驗；
本系統的先進設計理念使基本模塊可任意拆卸，教師可根據課程需要任意靈活組合電路，構建不同的通信系統。今后還將陸續提供可選擴展模塊漢明糾錯編解碼模塊、卷積編解碼模塊、CDMA原理性擴頻解擴模塊、OFDM調制解調模塊等，使系統功能不斷擴展完善。9個功能模塊可組成完整的無線通信子系統和有線通信子系統，通過系統實驗使學生熟悉現代通信系統的組成，并對通信系統中最新的關鍵技術有更深的了解。
模塊化設計還便于產品維護。設備出現故障或系統升級僅需現場或郵寄更換個別相關模塊，一般不會影響系統設備中其它部件的正常使用。
系統多處采用FPGA，F(xiàn)PGA與DSP均預留開放的配置接口，可供師生進行大量的軟件二次開發，同時也便于系統升級。因此，系統除了用于通信原理課程的實驗，還可以作為一個開放的硬件平臺，用于包括FPGA、DSP、單片機編程在內的各類課程設計和畢業設計。
二、電路硬件平臺的基本組成
通信技術創新實驗系統由函數信號源模塊、PCM/PAM模塊、復接/解復接模塊、線路編/解碼及鎖相環模塊、CVSD編/解碼模塊、FPGA與DSP初始化模塊、數字信號處理模塊、AD/DA與調制/解調模塊以及顯示控制模塊（人機界面）等9個基本功能模塊組成，學生通過自行連接信號線貫通各基本模塊，構建完整的通信系統，檢驗和調整各個關鍵點的信號，可大大加深對現代通信系統概念和結構的理解。
在本系統中，包含兩套不對稱的傳輸信道，這樣做的目的是為了盡可能多的涵蓋通信傳輸系統各方面的技術：
（1）主要體現無線信道傳輸技術的傳輸信道，信號流程為：模擬函數信號源→CVSD話音編碼（或誤碼儀的碼型信號發生器）→數字調制→信道→數字解調→CVSD話音譯碼→示波器顯示（或誤碼儀的誤碼檢測器）。
（2）主要體現有線信道傳輸技術的信號支路，信號流程為：模擬函數信號源→PCM話音編碼→信道復接→線路編碼（HDB3/CMI）→線路譯碼→信道解復接→PCM話音譯碼→示波器顯示。
函數信號源模塊輸出正弦波和方波，TPAO1S、TPAO2S分別為輸出端口，VS102調節方波輸出大小，調節范圍：0～5V。VS103調節正弦波輸出大小，調節范圍：0～5V；信號輸出有高低兩個頻段：JS01跳線插入、JS02跳線不插輸出高頻信號，輸出信號頻率范圍20KHz～350KHz；JS01跳線不插、JS02跳線插入，輸出低頻信號，輸出信號頻率范圍300Hz～2KHz。
三、通信原理實驗內容：
PAM信源編/譯碼實驗
PCM信源編/譯碼實驗
ADPCM信源編/譯碼實驗
幀成形與幀傳輸實驗
CVSD信源編/譯碼實驗
AMI/HDB3線路碼型變換原理實驗
HDB3線路編碼通信系統綜合實驗
CMI碼型變換原理實驗
CMI線路編碼通信系統綜合實驗
漢明糾錯編/譯碼原理實驗(正在開發)
AM-FM調制/解調原理實驗(正在開發)
二進頻移鍵控FSK傳輸系統調制、解調實驗及系統性能測試
二進相移鍵控BPSK傳輸系統調制、解調實驗及系統性能測試
差分二進制相移鍵控傳輸DBPSK系統的調制、解調實驗
四相相移鍵控QPSK傳輸系統的調制、解調實驗
差分四相相移鍵控DQPSK傳輸系統的調制、解調實驗
四相交錯相移鍵控OQPSK傳輸系統的調制、解調實驗
最小頻移鍵控MSK傳輸系統的調制、解調實驗
高斯最小頻移鍵控傳輸GMSK系統的調制、解調實驗
π/4差分四相相移鍵控π/4DQPSK傳輸系統調制、解調實驗
模擬鎖相環載波同步實驗
模擬鎖相環時鐘提取實驗
數字鎖相環位同步實驗
幀同步提取系統實驗
RS422平衡數字傳輸接口實驗
通過FPGA或DSP的預留編程配置接口進行二次開發，內容主要包括：
⑴顯示控制模塊CPU（89C51系列）鍵盤掃描程序編制實驗
⑵CPU驅動液晶顯示器的應用實驗
⑶顯示控制模塊中用戶操作界面的編程實驗
⑷通過JTAG接口對DSP編程進行DSP信號處理實驗
⑸通過JTAG接口對FPGA編程進行DDS波形生成實驗
⑹通過JTAG接口對FPGA編程實現幀成形實驗
⑺通過JTAG接口對FPGA編程實現幀同步實驗
⑻通過JTAG接口對FPGA、DSP進行綜合編程實現AM（有能力還可延伸到QAM、CDMA等）調制/解調實驗

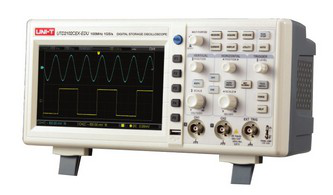

（二）UTD2102CEX示波器
1、100MHz帶寬，1GSa/s實時采樣率
2、2個模擬通道，存儲深度25kpts
3、波形捕獲率高達2,000wfms/s
4、低底噪，寬范圍垂直檔位1mV/div~20V/div
5、通過U盤可進行系統軟件升級
6、可選配邏輯分析儀模塊
7、時基范圍2ns/div~50s/div
8、觸發類型標配：邊沿觸發、脈寬觸發、交替觸發
9、支持同時打開Y-T和X-Y模式，可觀測李沙育波形
10、配備標準接口：USB OTG
11、7英寸TFT LCD，WVGA（800×480）
技術參數：
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LG-TX04型 通信原理實驗箱根據當前各大專院校通信原理課程的教學重點，以現代數字傳輸技術和軟件無線電技術為主要實驗方向，強化了有關模擬信號的數字化、各類數字信號的復接與解復接、信源及信道編解碼、信息的數字化調制與解調、模擬與數字鎖相等內容。為突出重點，集中利用有限的軟硬件資源，具體做法是進一步強化了軟件無線電技術，通過FPGA與DSP的協同工作進行雙向信號的編解碼處理、信息的數字化調制與解調處理，而舍棄了電話接口電路、電話交換模塊等非關鍵的技術內容。實驗中必需的雙向信源則采用可任意改變信號頻率、信號幅度的內置函數信號發生器以及數字碼型發生器代替，通過雙蹤示波器或誤碼檢測儀等設備觀察傳輸效果。
同時，本系統又繼承了現代通信技術創新實驗系統的模塊化設計特點，我公司為其配套的共有9個基本功能模塊模塊，基本電路設計合理，信源編碼包括PAM、ADPAM、PCM、CVSD等，信道編碼包括HDB3碼、CMI碼等；調制解調方式涵蓋FSK、BPSK、DBPSK、QPSK、DQPSK、OQPSK、MSK、GMSK、π/4QPSK等；另有模擬調制解調模塊（AM、FM）與模擬及數字鎖相環等，可配合信號源模塊獨立地進行相關實驗；
本系統的先進設計理念使基本模塊可任意拆卸，教師可根據課程需要任意靈活組合電路，構建不同的通信系統。今后還將陸續提供可選擴展模塊漢明糾錯編解碼模塊、卷積編解碼模塊、CDMA原理性擴頻解擴模塊、OFDM調制解調模塊等，使系統功能不斷擴展完善。9個功能模塊可組成完整的無線通信子系統和有線通信子系統，通過系統實驗使學生熟悉現代通信系統的組成，并對通信系統中最新的關鍵技術有更深的了解。
模塊化設計還便于產品維護。設備出現故障或系統升級僅需現場或郵寄更換個別相關模塊，一般不會影響系統設備中其它部件的正常使用。
系統多處采用FPGA，F(xiàn)PGA與DSP均預留開放的配置接口，可供師生進行大量的軟件二次開發，同時也便于系統升級。因此，系統除了用于通信原理課程的實驗，還可以作為一個開放的硬件平臺，用于包括FPGA、DSP、單片機編程在內的各類課程設計和畢業設計。
二、電路硬件平臺的基本組成
通信技術創新實驗系統由函數信號源模塊、PCM/PAM模塊、復接/解復接模塊、線路編/解碼及鎖相環模塊、CVSD編/解碼模塊、FPGA與DSP初始化模塊、數字信號處理模塊、AD/DA與調制/解調模塊以及顯示控制模塊（人機界面）等9個基本功能模塊組成，學生通過自行連接信號線貫通各基本模塊，構建完整的通信系統，檢驗和調整各個關鍵點的信號，可大大加深對現代通信系統概念和結構的理解。
在本系統中，包含兩套不對稱的傳輸信道，這樣做的目的是為了盡可能多的涵蓋通信傳輸系統各方面的技術：
（1）主要體現無線信道傳輸技術的傳輸信道，信號流程為：模擬函數信號源→CVSD話音編碼（或誤碼儀的碼型信號發生器）→數字調制→信道→數字解調→CVSD話音譯碼→示波器顯示（或誤碼儀的誤碼檢測器）。
（2）主要體現有線信道傳輸技術的信號支路，信號流程為：模擬函數信號源→PCM話音編碼→信道復接→線路編碼（HDB3/CMI）→線路譯碼→信道解復接→PCM話音譯碼→示波器顯示。
函數信號源模塊輸出正弦波和方波，TPAO1S、TPAO2S分別為輸出端口，VS102調節方波輸出大小，調節范圍：0～5V。VS103調節正弦波輸出大小，調節范圍：0～5V；信號輸出有高低兩個頻段：JS01跳線插入、JS02跳線不插輸出高頻信號，輸出信號頻率范圍20KHz～350KHz；JS01跳線不插、JS02跳線插入，輸出低頻信號，輸出信號頻率范圍300Hz～2KHz。
三、通信原理實驗內容：
PAM信源編/譯碼實驗
PCM信源編/譯碼實驗
ADPCM信源編/譯碼實驗
幀成形與幀傳輸實驗
CVSD信源編/譯碼實驗
AMI/HDB3線路碼型變換原理實驗
HDB3線路編碼通信系統綜合實驗
CMI碼型變換原理實驗
CMI線路編碼通信系統綜合實驗
漢明糾錯編/譯碼原理實驗(正在開發)
AM-FM調制/解調原理實驗(正在開發)
二進頻移鍵控FSK傳輸系統調制、解調實驗及系統性能測試
二進相移鍵控BPSK傳輸系統調制、解調實驗及系統性能測試
差分二進制相移鍵控傳輸DBPSK系統的調制、解調實驗
四相相移鍵控QPSK傳輸系統的調制、解調實驗
差分四相相移鍵控DQPSK傳輸系統的調制、解調實驗
四相交錯相移鍵控OQPSK傳輸系統的調制、解調實驗
最小頻移鍵控MSK傳輸系統的調制、解調實驗
高斯最小頻移鍵控傳輸GMSK系統的調制、解調實驗
π/4差分四相相移鍵控π/4DQPSK傳輸系統調制、解調實驗
模擬鎖相環載波同步實驗
模擬鎖相環時鐘提取實驗
數字鎖相環位同步實驗
幀同步提取系統實驗
RS422平衡數字傳輸接口實驗
通過FPGA或DSP的預留編程配置接口進行二次開發，內容主要包括：
⑴顯示控制模塊CPU（89C51系列）鍵盤掃描程序編制實驗
⑵CPU驅動液晶顯示器的應用實驗
⑶顯示控制模塊中用戶操作界面的編程實驗
⑷通過JTAG接口對DSP編程進行DSP信號處理實驗
⑸通過JTAG接口對FPGA編程進行DDS波形生成實驗
⑹通過JTAG接口對FPGA編程實現幀成形實驗
⑺通過JTAG接口對FPGA編程實現幀同步實驗
⑻通過JTAG接口對FPGA、DSP進行綜合編程實現AM（有能力還可延伸到QAM、CDMA等）調制/解調實驗
（二）UTD2102CEX示波器
2、2個模擬通道，存儲深度25kpts
3、波形捕獲率高達2,000wfms/s
4、低底噪，寬范圍垂直檔位1mV/div~20V/div
5、通過U盤可進行系統軟件升級
6、可選配邏輯分析儀模塊
7、時基范圍2ns/div~50s/div
8、觸發類型標配：邊沿觸發、脈寬觸發、交替觸發
9、支持同時打開Y-T和X-Y模式，可觀測李沙育波形
10、配備標準接口：USB OTG
11、7英寸TFT LCD，WVGA（800×480）
技術參數：
| 型號 | UTD2102CEX | |
| 通道數 | 2 | |
| 帶寬 | 100MHz | |
| 最大采樣率 | 1 GS/s | |
| 上升時間 | ≤3.5ns | |
| 存儲深度 | 25kpts | |
| 波形捕獲率 | ≥2,000wfms/s | |
| 垂直靈敏度 | 1mV/div ~ 20V/div | |
| 時基范圍(s/div) | 2ns/div~50s/div | |
| 存儲方式 | 設置、波形、位圖 | |
| 觸發 | ||
| 觸發頻率計 | 6位觸發頻率計 | |
| 觸發類型 | 邊沿、脈寬、交替 | |
| 觸發電平范圍 | 內部 | 距屏幕中心±5div |
| EXT | ±3V | |
| 釋抑范圍 | 80ns~1.5s | |
| 邊沿觸發 | ||
| 邊沿類型 | 上升、下降、上升&下降 | |
| 脈寬觸發 | ||
| 觸發模式 | 正脈寬(大于,小于,等于)，負脈寬(大于,小于,等于) | |
| 脈沖寬度范圍 | 20ns~10s | |
| 交替觸發 | ||
| CH1觸發 | 邊沿、脈寬 | |
| CH2觸發 | 邊沿、脈寬 | |
| 測量 | ||
| 光標 | 手動模式 | 光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT) |
| 追蹤模式 | 波形點的電壓值和時間值 | |
| 自動測量模式 | 允許在自動測量時顯示光標 | |
| 自動測量 | 峰峰值、幅值、最大值、最小值、頂端值、底端值、中間值、平均值、均方根值、周期平均值、周期均方根、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、上升延遲 、下降延遲 | |
| 數學操作 | 加、減、乘、除、反相 | |
| 存儲波形 | 20組波形、20種設置 | |
| FFT | Window | Hanning、Hamming、Blackman、 Rectangular |
| 采樣點 | 1024 points | |
| 李沙育 | 帶寬 | 50MHz/70MHz/100MHz |
| 圖形 | ||
| 相位差 | ±3 degrees | |
| 其它 | ||
| 接口功能 | 標配：USB OTG | |
| 一般參數 | ||
| 電源 | 100V～240VACrms，50Hz/60Hz | |
| LCD尺寸 | 7英寸TFT LCD ,WVGA(800×480) | |
| 機身顏色 | 象牙白+灰色 | |
| 機身重量 | 2.2 kg | |
| 機身尺寸(W×H×D) | 306mm×134mm×122mm | |
| 標準配件 | 探頭×2(1:1,10:1可切換)、電源線、USB連接線、軟件光盤 | |
| 標準包裝 | 紙箱 | |
| 標準包裝數量 | 2臺 | |
| 標準包裝尺寸 | 450mm× 420mm × 280mm | |
| 標準包裝箱毛重 | 8.5 kg | |
| 可選配件 | LA模塊：UT-M09 | |
