模擬建筑火災自動報警噴淋演示系統
一、裝置組成：

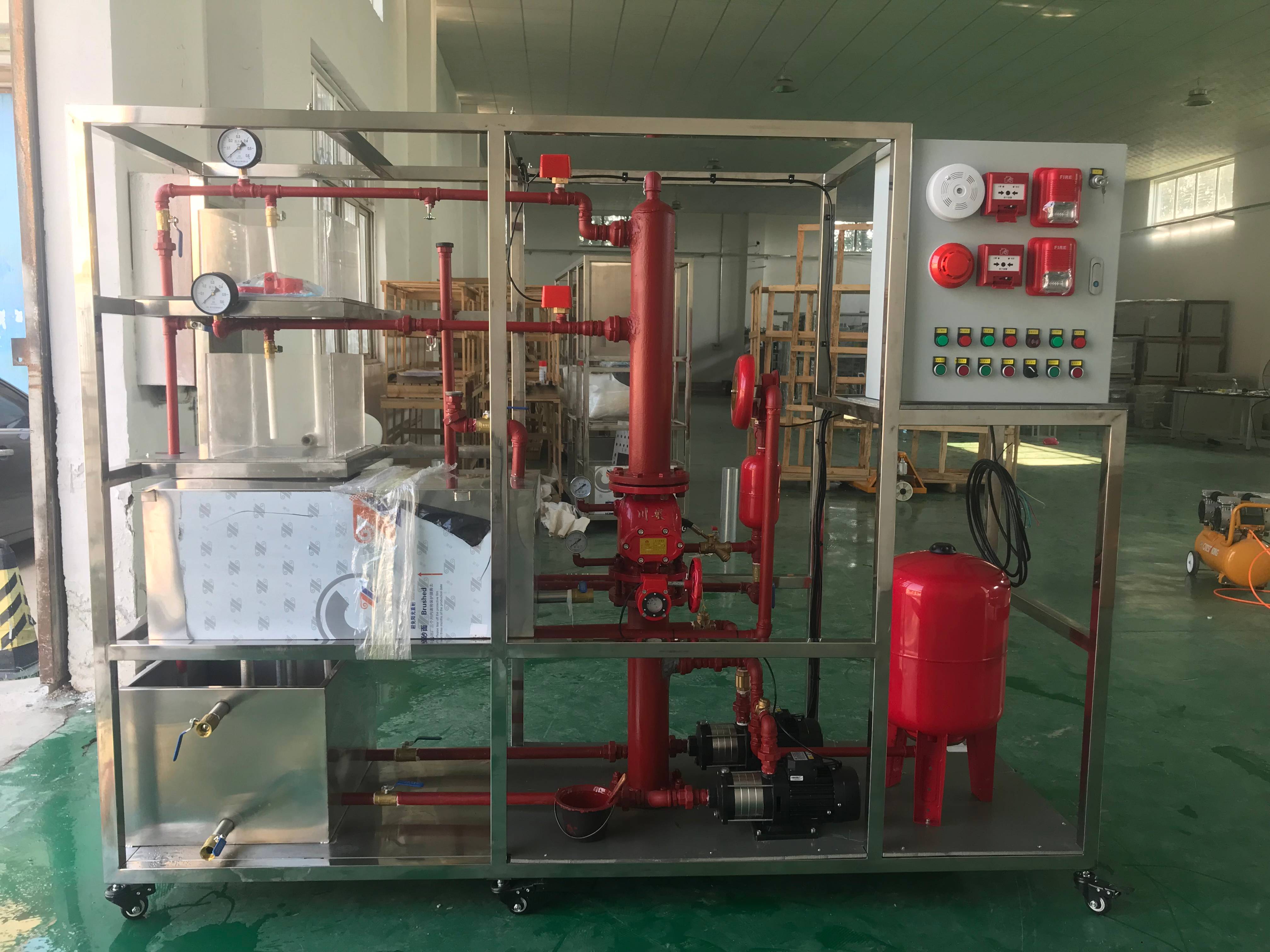

LG-X01A型 建筑樓宇消防火災自動報警聯動演示系統全部元器件均采用實物，整個實訓裝置主要由PLC主機、報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
二、系統實訓功能：
能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
三、教學課件資源
1、建筑消防系統的設計安裝與調試
（1）消防系統初步認識：消防系統組成及設置場所、消防系統分類與選擇；
（2）火災自動報警系統結構原理與安裝：火災自動報警系統整體認識、火災探測器、手動火災報警按鈕、火災報警控制器、光報警器、火災顯示盤、功能模塊、電源；
（3）消防聯動控制系統組成與電路分析：消防聯動控制系統整體認識、消火栓滅火系統、自噴水滅火系統、防排煙系統、防火分隔設施、消防應急廣播系統的分類與控制方式、消防通信系統的分類與設置要求、火災應急照明和疏散指示照明的分類與設置要求、消防電梯的聯動控制與設置規定；
（4）氣體滅火系統工作原理與安裝調試：氣體滅火系統基礎、氣體滅火系統安裝、調試和維護；
（5）消防系統的調試、驗收及維護：消防系統調試要求與方法、消防系統驗收、消防系統維護；
（6）消防系統設計：消防系統的設計內容、消防系統的設計原則、消防系統的設計程序、火災自動報警系統的保護對象與設置場所、火災自動報警系統的設計要求與區域劃分。
2、火災報警及消防聯動系統施工
（1）消防基本知識：燃燒和火災、滅火的方法、高層建筑的火災及相關區域的劃分；
（2）火災自動報警系統：火災自動報警系統的重要性、火災自動報警系統的構成和工作原理、傳統型和智能型火災報警系統；
（3）火災探測器：火災探測器的定義和種類、火災探測器的工作原理及主要技術指標、火災探測器的使用與選擇、火災探測器的布置與安裝；
（4）火災報警控制器：火災報警控制器分類和型號、區域報警器 、集中報警器、報警控制器的選擇；
（5）消防滅火及聯動控制系統：自動噴水系統及其聯動控制、消火栓系統聯動控制、防排煙系統聯動控制、消防通信系統聯動控制；消防電源、火災應急照明的聯動控制；
（6）氣體滅火系統及其聯動控制：氣體滅火系統分類、氣體滅火的應用場所和新型氣體滅火系統、氣體滅火系統的工作原理和聯動控制、新型氣體滅火系統；
（7）火災報警系統的方案設計：設計的基本要求、火災報警系統設計要點、消防聯動控制設計要點、當前市場火災報警系統方案形式；
（8）火災報警系統的安裝、布線施工：火災探測器的安裝、布線；聯動模塊的安裝、布線；手動報警按鈕的布線；廣播、對講系統的布線。
3、建筑消防自動化工程
(1) 智能建筑消防系統認知：智能建筑與消防系統的關系、智能建筑消防系統的組成、智能建筑消防系統的分類、消防工程設計圖中的主要部件及圖例、消防標志的識別；
(2) 智能建筑火災形成及滅火原理：燃燒的條件、火災形成的原因、火災發展的階段、火災蔓延的途徑、滅火方法及原理；閃點、燃點、爆炸極限；
(3) 智能建筑防火設計：民用建筑的分類、建筑構件的燃燒性能、建筑構件的耐火極限、建筑耐火等級、建筑選址要求、建筑防火間距；
(4) 消防法律法規：法律依據、消防系統設計依據、消防系統施工依據、消防系統維護依據；
(5) 火災自動報警系統認知：熟悉火災自動報警系統的組成，熟悉主要系統及設備；熟悉火災自動報警系統工作原理；掌握火災自動報警系統的分類及主要特征；
(6) 火災探測報警設備及系統附件：智能建筑中用到的火災探測器種類、火災探測器的產品型號、火災探測器的圖形符號、生產火災探測器的廠家、火災報警控制器的分類及功能、火災報警控制器的線制、火災報警控制器的型號、報警系統附件的種類及用途；
(7) 火災自動報警系統的設計要求：方案設計依據、系統總體設計及說明、主要設備清單、設備選型、設備設置、火災自動報警系統系統圖；
(8) 火災自動報警系統的實施：選用安裝工具、設備與材料；火災探測器的安裝調試方法、火災報警控制器的安裝和接地要求、火災自動報警系統配置導線要求、火災自動報警系統室內布線要求；
(9) 火災自動報警系統的實施：熟悉火災探測器及報警裝置的安裝步驟、熟悉火災自動報警系統的布線設計要求；熟練閱讀火災自動報警系統設備的安裝手冊，具備搜索相關信息的能力，并掌握設備的安裝調試方法。了解火災自動報警系統設計原則、設計規范，以及設備選擇和布置方法；理解設計意圖；能列出系統的設備，描述設備的布置情況。
(10) 消防滅火系統認知：火災的種類、撲滅各類火災時可選擇的滅火器材、消防滅火系統的分類、消防安全標識；
(11) 室內外消防給水系統：消防給水系統分類、消防給水設施、室外消火栓系統、室內消火栓系統；
(12) 自動噴水滅火系統：自動噴水滅火系統認知、自動噴水滅火系統類型、自動噴水滅火系統設計參數、自動噴水滅火系統主要組件及設置要求；
(13) 氣體滅火系統：氣體滅火系統分類和組成、氣體滅火系統滅火原理與系統適用范圍、氣體滅火系統工作原理及控制方式、防護區的設置及安全要求、二氧化碳滅火系統設計；
(14) 防火防煙分區劃分與分隔措施：劃分防火分區應考慮的因素、防火分區分隔構件、劃分防煙分區應考慮的因素、防煙分區分隔構件；
(15) 防排煙系統的選擇與設置：自然排煙原理、機械加壓送風原理、機械排煙原理、防排煙系統的選擇應考慮的因素、開窗有效面積的計算方法、防排煙系統組件及其設置方式；
(16) 安全疏散的設計與設施布置：安全疏散的基本原則、安全疏散的基本參數及計算方法、安全出口；疏散門、疏散出口、避難走道、避難層的概念；應急照明、疏散指示標志的設置；消防通信系統的設置；
(17) 消防救援設施的設置：消防車道的設置目的及要求、消防登高面設置目的及要求、救援窗設置目的及要求、直升機停機坪設置目的及要求、消防電梯的設置目的及要求；
(18) 消防聯動系統：消防聯動控制系統認知、消防控制室的管理、消防設備的供電控制、消防聯動系統的設計要求、城市消防遠程監控系統。
★為方便教學需要，課件必須包括以上內容，投標時提供以上課件資源演示。
四、系統技術指標：
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜1500W
3、外型尺寸：1900×790×1800cm3
4、安全保護：具有漏電自動保護裝置
五、可以做的實訓項目
1、控制臺及自動噴水滅火系統原理的認識實驗
2、火警狀態下自動啟動噴水滅火系統的模
3、火警狀態下手動啟動噴水滅火系統的模擬
4、四種類型噴頭的噴水實驗
5、未端試水裝置的實驗
6、排氣閥的認識實驗
7、自動噴水滅火系統與報警主機的聯網實驗（消防主機自配）
8、自動噴水滅火系統的連接與噴頭的安裝
9、自動噴水滅火系統故障的設置與排除
10、按線路圖將各部分連線
11、設計并安裝一個簡易應用系統
12、全真滅火及噴頭性能測試的擴展實驗
六、配置清單
LG-X01A型 建筑樓宇消防火災自動報警聯動演示系統全部元器件均采用實物，整個實訓裝置主要由PLC主機、報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。
能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。
三、教學課件資源
1、建筑消防系統的設計安裝與調試
（1）消防系統初步認識：消防系統組成及設置場所、消防系統分類與選擇；
（2）火災自動報警系統結構原理與安裝：火災自動報警系統整體認識、火災探測器、手動火災報警按鈕、火災報警控制器、光報警器、火災顯示盤、功能模塊、電源；
（3）消防聯動控制系統組成與電路分析：消防聯動控制系統整體認識、消火栓滅火系統、自噴水滅火系統、防排煙系統、防火分隔設施、消防應急廣播系統的分類與控制方式、消防通信系統的分類與設置要求、火災應急照明和疏散指示照明的分類與設置要求、消防電梯的聯動控制與設置規定；
（4）氣體滅火系統工作原理與安裝調試：氣體滅火系統基礎、氣體滅火系統安裝、調試和維護；
（5）消防系統的調試、驗收及維護：消防系統調試要求與方法、消防系統驗收、消防系統維護；
（6）消防系統設計：消防系統的設計內容、消防系統的設計原則、消防系統的設計程序、火災自動報警系統的保護對象與設置場所、火災自動報警系統的設計要求與區域劃分。
2、火災報警及消防聯動系統施工
（1）消防基本知識：燃燒和火災、滅火的方法、高層建筑的火災及相關區域的劃分；
（2）火災自動報警系統：火災自動報警系統的重要性、火災自動報警系統的構成和工作原理、傳統型和智能型火災報警系統；
（3）火災探測器：火災探測器的定義和種類、火災探測器的工作原理及主要技術指標、火災探測器的使用與選擇、火災探測器的布置與安裝；
（4）火災報警控制器：火災報警控制器分類和型號、區域報警器 、集中報警器、報警控制器的選擇；
（5）消防滅火及聯動控制系統：自動噴水系統及其聯動控制、消火栓系統聯動控制、防排煙系統聯動控制、消防通信系統聯動控制；消防電源、火災應急照明的聯動控制；
（6）氣體滅火系統及其聯動控制：氣體滅火系統分類、氣體滅火的應用場所和新型氣體滅火系統、氣體滅火系統的工作原理和聯動控制、新型氣體滅火系統；
（7）火災報警系統的方案設計：設計的基本要求、火災報警系統設計要點、消防聯動控制設計要點、當前市場火災報警系統方案形式；
（8）火災報警系統的安裝、布線施工：火災探測器的安裝、布線；聯動模塊的安裝、布線；手動報警按鈕的布線；廣播、對講系統的布線。
3、建筑消防自動化工程
(1) 智能建筑消防系統認知：智能建筑與消防系統的關系、智能建筑消防系統的組成、智能建筑消防系統的分類、消防工程設計圖中的主要部件及圖例、消防標志的識別；
(2) 智能建筑火災形成及滅火原理：燃燒的條件、火災形成的原因、火災發展的階段、火災蔓延的途徑、滅火方法及原理；閃點、燃點、爆炸極限；
(3) 智能建筑防火設計：民用建筑的分類、建筑構件的燃燒性能、建筑構件的耐火極限、建筑耐火等級、建筑選址要求、建筑防火間距；
(4) 消防法律法規：法律依據、消防系統設計依據、消防系統施工依據、消防系統維護依據；
(5) 火災自動報警系統認知：熟悉火災自動報警系統的組成，熟悉主要系統及設備；熟悉火災自動報警系統工作原理；掌握火災自動報警系統的分類及主要特征；
(6) 火災探測報警設備及系統附件：智能建筑中用到的火災探測器種類、火災探測器的產品型號、火災探測器的圖形符號、生產火災探測器的廠家、火災報警控制器的分類及功能、火災報警控制器的線制、火災報警控制器的型號、報警系統附件的種類及用途；
(7) 火災自動報警系統的設計要求：方案設計依據、系統總體設計及說明、主要設備清單、設備選型、設備設置、火災自動報警系統系統圖；
(8) 火災自動報警系統的實施：選用安裝工具、設備與材料；火災探測器的安裝調試方法、火災報警控制器的安裝和接地要求、火災自動報警系統配置導線要求、火災自動報警系統室內布線要求；
(9) 火災自動報警系統的實施：熟悉火災探測器及報警裝置的安裝步驟、熟悉火災自動報警系統的布線設計要求；熟練閱讀火災自動報警系統設備的安裝手冊，具備搜索相關信息的能力，并掌握設備的安裝調試方法。了解火災自動報警系統設計原則、設計規范，以及設備選擇和布置方法；理解設計意圖；能列出系統的設備，描述設備的布置情況。
(10) 消防滅火系統認知：火災的種類、撲滅各類火災時可選擇的滅火器材、消防滅火系統的分類、消防安全標識；
(11) 室內外消防給水系統：消防給水系統分類、消防給水設施、室外消火栓系統、室內消火栓系統；
(12) 自動噴水滅火系統：自動噴水滅火系統認知、自動噴水滅火系統類型、自動噴水滅火系統設計參數、自動噴水滅火系統主要組件及設置要求；
(13) 氣體滅火系統：氣體滅火系統分類和組成、氣體滅火系統滅火原理與系統適用范圍、氣體滅火系統工作原理及控制方式、防護區的設置及安全要求、二氧化碳滅火系統設計；
(14) 防火防煙分區劃分與分隔措施：劃分防火分區應考慮的因素、防火分區分隔構件、劃分防煙分區應考慮的因素、防煙分區分隔構件；
(15) 防排煙系統的選擇與設置：自然排煙原理、機械加壓送風原理、機械排煙原理、防排煙系統的選擇應考慮的因素、開窗有效面積的計算方法、防排煙系統組件及其設置方式；
(16) 安全疏散的設計與設施布置：安全疏散的基本原則、安全疏散的基本參數及計算方法、安全出口；疏散門、疏散出口、避難走道、避難層的概念；應急照明、疏散指示標志的設置；消防通信系統的設置；
(17) 消防救援設施的設置：消防車道的設置目的及要求、消防登高面設置目的及要求、救援窗設置目的及要求、直升機停機坪設置目的及要求、消防電梯的設置目的及要求；
(18) 消防聯動系統：消防聯動控制系統認知、消防控制室的管理、消防設備的供電控制、消防聯動系統的設計要求、城市消防遠程監控系統。
★為方便教學需要，課件必須包括以上內容，投標時提供以上課件資源演示。
四、系統技術指標：
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜1500W
3、外型尺寸：1900×790×1800cm3
4、安全保護：具有漏電自動保護裝置
五、可以做的實訓項目
1、控制臺及自動噴水滅火系統原理的認識實驗
2、火警狀態下自動啟動噴水滅火系統的模
3、火警狀態下手動啟動噴水滅火系統的模擬
4、四種類型噴頭的噴水實驗
5、未端試水裝置的實驗
6、排氣閥的認識實驗
7、自動噴水滅火系統與報警主機的聯網實驗（消防主機自配）
8、自動噴水滅火系統的連接與噴頭的安裝
9、自動噴水滅火系統故障的設置與排除
10、按線路圖將各部分連線
11、設計并安裝一個簡易應用系統
12、全真滅火及噴頭性能測試的擴展實驗
六、配置清單
| 序號 | 名稱 | 型號 | 數量 |
| 1 | 濕式報警閥 | ZFDN-100 | 1個 |
| 2 | 進水信號閥 | 100 | 1個 |
| 3 | PLC主機 | 三菱FX1N-40MR | 1臺 |
| 4 | 閉式噴頭 | DN20 | 1個 |
| 5 | 隱蔽噴頭 | DN20 | 1個 |
| 6 | 壓力表 | 0.6MP | 3只 |
| 7 | 消防水箱 | 1個 | |
| 8 | 消防泵 | 0.75kw | 1臺 |
| 9 | 高位水泵 | 0.75kw | 1臺 |
| 10 | 不銹鋼機架 | 1個 | |
| 11 | 控制柜 | 1個 | |
| 12 | 水管套件 | 1套 | |
| 13 | 銅球閥 | 1寸DN25 | 3個 |
| 14 | 止回閥 | 1寸DN25 | 2個 |
| 15 | 銅球閥 | 六分DN20 | 2個 |
| 16 | 銅球閥 | 四分DN16 | 2個 |
| 17 | 1寸渡鋅管 | 1根 | |
| 18 | 六分渡鋅管 | DN25 | 1根 |
| 19 | 彎頭 | 1寸DN25 | 10個 |
| 20 | 20彎頭 | 四分DN16 | 10個 |
| 21 | 32三通 | 1寸DN25 | 5個 |
| 22 | 25三通 | 六分DN20 | 10個 |
| 23 | 20三通 | 四分DN16 | 3個 |
| 24 | 32外絲 | 1寸DN25 | 15個 |
| 25 | 25外絲 | 六分DN20 | 6個 |
| 26 | 20外絲 | 四分DN16 | 4個 |
| 27 | 100閥 蘭墊 | 2塊 | |
| 28 | 1寸水箱墊片 | 4塊 | |
| 29 | 100轉50大小頭 | 1個 | |
| 30 | 50轉1寸大小頭 | 1個 | |
| 31 | 50轉20大小頭 | 50轉六分 | 1個 |
| 32 | 20內絲直通 | 六分 | 2個 |
| 33 | 不銹剛軟管 | 0.5M | 2根 |
| 34 | 交流接觸器 | 220V四位主觸點 | 3個 |
| 35 | 24V繼電器 | 16腳 | 4只 |
| 36 | 開關電源24V | 100W-24V | 1只 |
| 37 | 電源總開關 | DZ47-63-2P-10A | 1個 |
| 38 | 教學課件資源 | LIGONG | 1套 |
