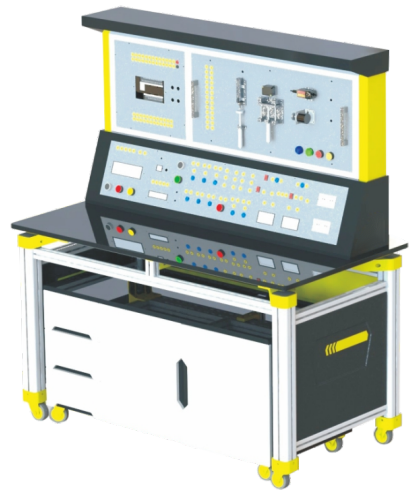

LGY-CG02型工業傳感器應用與檢測綜合實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述
本設備是一款接近真實工業現場傳感器調試應用的實訓臺，設備上使用的傳感器勻為工業用傳感器，設備上的信號檢測點完全由工業化控制對象實際運行產生。學生可以在近似工業調試現場進行傳感器電路的安裝和調試應用，使學生可以生動并深入的了解各類傳感器的在工業現場的使用場合及檢測應用條件，培訓學生對工業傳感器的應用選型、故障分析與診斷的能力等。
設備采用分塊式模塊化結構，各工業控制對象與控制單元均與安全插座連接，使用帶安全插頭的導線進行電路連接，既可以單獨進行使用，又可以通過專用接口模塊進行組合配合控制器完成控制功能。各工業控制對象應用了眾多種類的工業傳感器包括：位移傳感器、色標傳感器、視覺傳感器、光纖傳感器、光電傳感器、接近傳感器、溫度傳感器、液位傳感器、壓力傳感器等。覆蓋了大部份工業現場應用的傳感器。同時設備配有物聯網傳感擴單元、包含PM2.5及空氣質量傳感器、空氣、土壤溫度傳感器、二氧化碳傳感器等
同時設備帶有一款具有高可靠穩定性的單片機數字量控制接口模塊、帶有8路光電隔離數字量信號輸入，可用于檢測外部各種開關量信號輸入，8路路光電隔離數字量信號輸出，2路輸出電流:0-20mA,誤差<0.5mA;2路輸出電壓:0-10V,誤差±0.2V，2路測量電流:0-20mA,誤差<0.5mA；2路測量電壓:0-10V,誤差±0.2V。同時該接口模塊提供了與本公司設備匹配的上位機軟件，可通過人機交互的方式，既可將各工業控制對象上的傳感器采集到上位機，也可以通過上位機對傳感器進行模擬仿真調試工作，方便學生根據學習的階段進行各種測試和調試的實訓任務，同時接口模塊的單片機底層開放，學生可根據實際需求進行深入學習和單片機基本實訓。
設備電源臺配有交流電源控制單元：三相四線380V交流電源經空氣開關后給裝置供電，本裝置設有供電和通電指示，設有帶燈保險絲保護，啟停開關控制、同時具有漏電告警指示及告警復位，及具有急停開關。提供三相四線380V、單相220V電源各一組（安全插座），提供2組三插AC200V插座，由啟停開關控制輸出，并設有保險絲保護。直流電源、直流電壓/電流表、邏輯電平輸出及指示等：直流電壓：0～±10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～30V、精度0.5級，電流表量程0～30mA、精度0.5級；同時設有邏輯電平輸出（點動、黃綠紅三種顏色開關）、邏輯電平指示（黃綠紅三種顏色指示）、LED數碼管、選擇開關、蜂鳴器、直流24V繼電器、直流電壓輸出：24V/6A、12V/2A各一組（具有保險絲保護）。
二、技術指標
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境溫度：≤90%無水珠凝結；
3、外形尺寸：長×寬×高=1350mm×750mm×1750mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。
