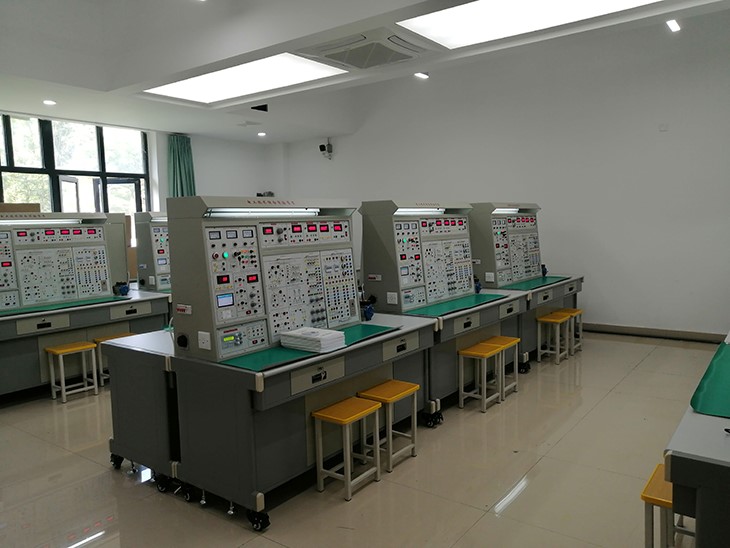

LGK-26B型 電工電子電力拖動技能實驗平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
電工電子電力拖動技能實驗平臺、電工電子與電力拖動實訓臺承擔機電一體化技術、數控技術等機電類相關專業的《電工電子技術及應用》等課程的實訓。同時為學生創新實踐、職業技能考核等提供服務。 電工電子技能實驗平臺.電路電拖實驗實驗臺、電工電子技能實驗裝置、電路電拖實驗室設備主要承擔機電類、電子類等各種專業的《電工技術》、《電工學》、《電機學》、《電機與拖動基礎》、《電力拖動及控制》、《電氣控制技術》、《電氣控制設備》等多門課程的實驗和實訓?？蛇M行各種典型電機工作性能和機械特性的測定，以及常用電氣控制線路的訓練和考核。
二、特點
1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實訓項目。
2、適應性強 實訓的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實訓。
3、整套性強 從儀器儀表、專用電源到實訓連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實訓的需要進行配套。
4、一致性強 實訓器件選擇合理、配套完整，使多組實訓結果有良好的同一性，便于教師組織和指導實訓教學。
5、直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實訓掛件任務明確，操作、維護簡便。
三、功能
1、本裝置可提供實訓所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實訓掛箱及電機等。
2、能完成"電工基礎"、"電工學"中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實訓。
3、能完成"電路分析"、"電工學"中的單相、三相、日光燈、變壓器、互感器及電度表等實訓。
4、能完成"電機控制"、"繼電接觸控制"及"電力拖動"等課程實訓。
四、實訓裝置的組成
1、裝置主要由：
（1）實訓臺
（2）電源儀器控制屏
（3）實驗掛箱
（4）三相鼠籠電機
（5）系統采集、監控及二次開發等組成。
五、實訓臺技術
1、輸入電源：三相四線（或三相五線）380V±10％/50Hz；
2、輸入功率：<1.5KVA
3、外形尺寸：160cm×75cm×165cm。鐵質雙層亞光密紋噴塑結構；
4、實驗裝置設計有電流型漏電保護功能：
（1）有電壓型漏電保護功能，避免實驗裝置控制屏內漏電現象；
（2）三相380V交流電源輸出帶有過流和短路保護功能；
（3）直流恒壓源、恒流源、信號源等要有短路和開路保護功能；
（4）各種測量儀表都具有過量程保護功能。
六、電源儀器控制屏
1、控制屏采用鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、為實驗提供交流電源、直流電源、恒流源、受控源、信號源及各種測試儀表等。
3、主控功能板：
（1）三相0～450V及單相0～250V連續可調交流電源。
配備一臺三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V。
（2）可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護；
（3）三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
（4）提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，
配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。
（5）提供一路0～500mA連續可調恒流源，分2mA、20mA、500mA三檔，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
（6）設有照明220V/30W日光燈一盞，供實驗照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出供實驗用。
（7）設有真有效值交流數字電壓表一只，測量范圍0～500V；
4、信號源功能板：
（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。
（2）大屏幕LCD顯示輸出頻率、波形、減值。
（3）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（4）頻率范圍: 0.1HZ~3MHz, 采用數字鍵盤直接輸入數字設定頻率。
（5）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
（6）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
（7）內外測頻功能：頻率計最高測量范圍0.1HZ -100MHz，自動換檔。
5、儀表、受控源功能板：
（1）指針式精密交流電壓表：
一只，采用帶鏡面、雙刻度線（紅、黑）表頭（不同的量程讀取相應的刻度線），測量范圍0～500V。
（2）指針式精密交流電流表：
一只，采用帶鏡面、雙刻度線（紅、黑）表頭，不同的量程讀取相應的刻度線，測量范圍0～5A。
（3）直流數顯電壓表：
一只，測量范圍0～200V，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。
（4）直流數顯毫安表：
一只，測量范圍0～2000mA,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。
（5）受控源CCVS、VCCS兩路：
打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當?shù)倪B接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，并有發光管指示。
七、實驗組件掛箱
1、電路基礎實驗掛箱：
（1）提供基爾霍夫定律（可設置三個典型故障點）電路；
（2）疊加原理（可設置三個典型故障點）電路；
（3）戴維南定理電路；
（4）諾頓定理電路；
（5）二端口網絡電路；
（6）互易定理電路；
（7）R、L、C串聯諧振電路（L用空心電感）、R、C串并聯選頻電路及一階、二階動態電路等；
（8）各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，（9）驗證性實驗與設計性實驗相結合。
2、交流電路實驗掛箱
（1）提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。
（2）負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路；
（3）每個燈組均設有三個并聯的白熾燈鑼口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座；
（4）日光燈實驗器件有30W整流器；
（5）電容器（2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座；互感線圈一組，實驗時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內；
（6）配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；
（7）鐵芯變壓器一只（50VA、36V/220V），原副邊均設有保險絲及電流插座便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器用等驗。
3、元件掛箱：
（1）提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V指示燈等；
（2）提供十進制可調電阻箱，阻值為0～99999.9Ω/8W。
4、單三相智能功率、功率因數表掛箱：
（1）由高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。
（2）功率測量精度為0.5級，功率因數測量范圍0.3～1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示）。
5、交流數字毫伏表：
(1)電壓測試范圍0.2mV～1000V（有效值），測試基本精度達到±1%
(2)量程分100mV、2V、20V、50V、1000V五檔，自動切換
(3)頻率測試范圍10Hz～1MHz，
(4)輸入阻抗1MΩ，輸入電容≤30pF
(5)采用FPGA-AG10KL144H作為主控采集芯片，模數轉換采用高速采樣芯片AD9226、12位ADC采樣，65MHz采樣率
(6)采用2.55英寸OLED液晶顯示，分辨率206*36，顯示顏色：白色，全視角
（7)上位機具有實時監視及關斷功能。
（8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
6、受控源(四路)、回轉器、負阻抗變換器掛箱：
（1）提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗?zāi)K。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。
7、繼電接觸控制（一）掛箱：
（1）提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。
8、繼電接觸控制（二）掛箱：
（1）提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。
9、繼電接觸控制（三）掛箱：
（1）提供中間繼電器(工作狀態用發光二極管指示)二只，時間繼電器（斷電延時）一只，按鈕二只。供實驗接線用。
10、繼電接觸控制（四）掛箱：
（1）提供交流接觸器（線圈電壓380V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓380V）一只，變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。
11、三相鼠籠電機（△380V）
（1）電機的三個繞組要引出，方便接線。
八、實訓項目
（一）電工電路項目
1、儀表電壓、電流量程的擴展；
2、基本電工儀表的使用與測量誤差的計算；
3、減小儀表測量誤差的方法；
4、線性與非線性元件伏安特性的測繪；
5、疊加定理驗證及故障判斷；
6、電壓源與電流源的等效變換；
7、戴維南定理的驗證；
8、諾頓定理驗證；
9、雙口網絡測試；
10、互易定理驗證；
11、受控源VCCS、VCVS、CCVS、CCCS的實訓研究；
12、典型電信號的觀察與測量；
13、RC一階電路響應的測試；
14、二階動態電路響應的研究 ；
15、R、L、C元件阻抗特性的測試；
16、RC串、并聯選頻網絡特性測試；
17、R、L、C串聯諧振電路的研究；
18、用三表法測量交流電路等效參數；
19、正弦穩態交流電路相量的研究（日光燈功率因數提高實訓）；
20、互感實訓；
21、單相鐵心變壓器特性的測試；
22、三相交流電路電壓、電流的測量；
23、三相電路功率的測量；
24、功率因數及相序的測量；
25、單相電度表；
26、雙聯兩地控制電路；
（二）電力拖動部分技能實訓
1、三相鼠籠式異步電動機的使用
2、三相異步電動機點動控制
3、三相異步電動機自鎖控制
4、三相異步電動機既可點動又自鎖控制
5、接觸器聯鎖正轉控制
6、接觸器聯鎖反轉控制
7、按鈕聯鎖正轉控制
8、按鈕聯鎖反轉控制
9、接觸器和按鈕雙重聯鎖反轉控制其他要求：
