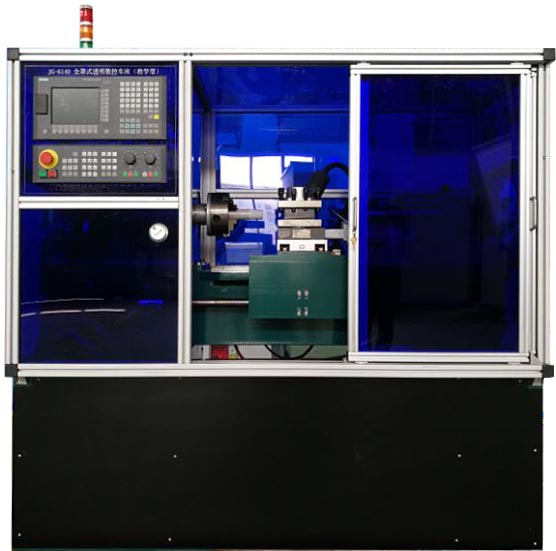

LG-CK6135型 透明數控教學車床
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-CK6135 型 透明數控教學車床是我公司*新研制的教學科研用數控機床。該機床是典型的機電一體化產品，采用穩定可靠的廣數 980TB3 車床用數控系統。同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工φ 30mm 的尼龍或 PVC 材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆孔等工作。
二、機床特點
1、數控車床模型 采用穩定可靠的GSK980TB3 專用車床數控系統；
2、 車床采用全防護透明設計，框架主體采用40×40mm鋁合金型材，防護門導軌采用40×80mm鋁合金型材，推門結構，鋁合金型材內嵌5mm厚深藍色半透明有機玻璃，整機造型美觀大方。
3、機床X\Z向進給導軌采用高精度方形直線導軌，速度快，精度高。
4、大拖板采用鑄件成型，時效處理，數控銑精加工面成，堅固耐用且不變形。
5、 全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
6、 縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
7、 采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
8、 操作方便舒適，符合現代人機工程學的優化思想；
9、 車削 PVC 材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
三、用途
1. 相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4. 開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM 等專業課程專項培訓。
四、數控系統主要功能
1、GSK980TB3為廣州數控設備有限公司研制的新一代普及型車床數控系統，是GSK980TB2的升級版。GSK980TB3車床數控系統采用32位高性能的CPU和超大規?？删幊唐骷﨔PGA，運用實時多任務控制技術和硬件插補技術，實現了μm級精度的運動控制。
2、系統采用硬件插補技術，快進速率可達 12 米/分；
3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4、控制精度高，脈沖當量為 1μ （0.001mm）；
5、有串行 RS232 通訊接口功能，可與計算機聯機通訊；
6、采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7、系統具有軟、硬件限位，保證工作安全；
8、采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。
五、機床主要技術參數
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、數控車床模型 采用穩定可靠的GSK980TB3 專用車床數控系統；
2、 車床采用全防護透明設計，框架主體采用40×40mm鋁合金型材，防護門導軌采用40×80mm鋁合金型材，推門結構，鋁合金型材內嵌5mm厚深藍色半透明有機玻璃，整機造型美觀大方。
3、機床X\Z向進給導軌采用高精度方形直線導軌，速度快，精度高。
4、大拖板采用鑄件成型，時效處理，數控銑精加工面成，堅固耐用且不變形。
5、 全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
6、 縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
7、 采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
8、 操作方便舒適，符合現代人機工程學的優化思想；
9、 車削 PVC 材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
三、用途
1. 相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4. 開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM 等專業課程專項培訓。
四、數控系統主要功能
1、GSK980TB3為廣州數控設備有限公司研制的新一代普及型車床數控系統，是GSK980TB2的升級版。GSK980TB3車床數控系統采用32位高性能的CPU和超大規?？删幊唐骷﨔PGA，運用實時多任務控制技術和硬件插補技術，實現了μm級精度的運動控制。
2、系統采用硬件插補技術，快進速率可達 12 米/分；
3、具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4、控制精度高，脈沖當量為 1μ （0.001mm）；
5、有串行 RS232 通訊接口功能，可與計算機聯機通訊；
6、采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7、系統具有軟、硬件限位，保證工作安全；
8、采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。
五、機床主要技術參數
| 床身材質 | 采用高強度的工程塑料 |
| 防護形式 | 鋁合金型材和透明有機玻璃 |
| X向軸導軌形式 | 高精度方形直線導軌,寬度15mm |
| Z向軸導軌形式 | 高精度方形直線導軌,寬度20mm |
| X\Z軸絲桿類型 | 滾珠絲桿 |
| 大拖板材質 | 鑄件成型 |
| 主軸箱蓋及防護罩 | 采用進口透明有機材料 |
| 防護罩框架材質 | 采用高強度40×40mm鋁合金型材 |
| 三爪卡盤 | 160mm |
| 床身上*大回轉直徑 | 350mm |
| *大工件長度 | 450mm |
| 電動刀架 | 四工位 |
| 主軸 | 標準主軸 |
| 主軸孔徑 | 40mm |
| 主軸轉速、無級變速 | 0------1500rpm |
| 主軸電機 變頻控制無極調速功率 | 0.75kw |
| 絲杠運行 | 混合步進電機驅動 |
| 運行方式 | 三軸運行二軸聯動 |
| 定位精度 | ±0.03mm |
| 重復定位精度 | ±0.02mm |
| 數據格式執行標準 | ISO |
| 尾架形式 | 透明有機制作 |
| 機床外型尺寸（長×寬×高） | 1800×980×1530mm |
| 機床重量 | 450kg |
| 數控系統 | 廣數GSK980TB3 |
七、機床附件清單
| 序號 | 名 稱 | 規 格 | 單位 | 數量 |
| 1 | 車刀 切斷刀、外圓刀、45°刀、螺紋刀 | 20*20mm | 把 | 4 |
| 2 | 繼電器 | 24V4 組 | 個 | 2 |
| 3 | 保險絲 | 個 | 2 | |
| 4 | 螺絲刀 一字 | 3.2*150mm | 把 | 1 |
| 5 | 螺絲刀十字 | 3.2*150mm | 把 | 1 |
| 6 | 尖嘴鉗 | 6寸 | 把 | 1 |
| 7 | 內六角 | φ 6、φ 8 | 把 | 各 1 |
| 8 | 塑料棒 | φ 25、φ 32、φ 40、 | 箱 | 1 |
| 9 | 卡盤板手 | 把 | 1 | |
| 10 | 扳手套筒 | 把 | 1 | |
| 11 | 刀架扳手 | 把 | 1 | |
| 12 | 系統說明書 | 本 | 1 | |
| 13 | 機床說明書 | 份 | 1 | |
| 14 | 連接線 | 四芯線 | 米 | 6 |
| 15 | 電路圖 | 份 | 1 | |
| 16 | 刀墊片 | 盒 | 1 | |
| 17 | 死頂尖 | 個 | 1 | |
| 18 | 變頻器 | 份 | 1 |
