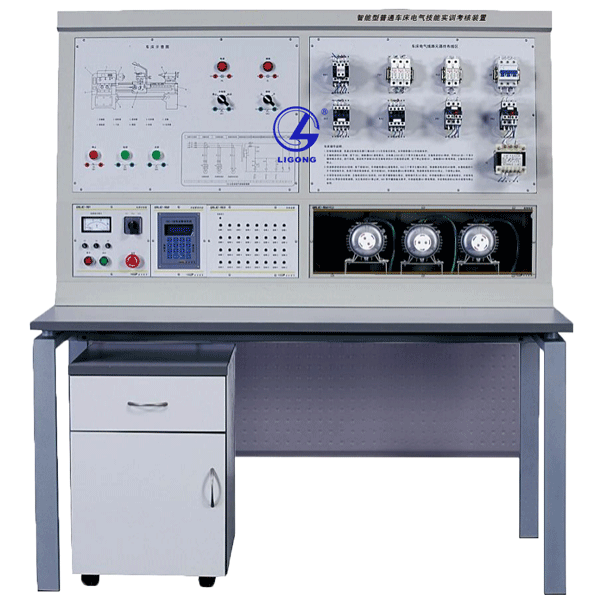

LGDQ-CA6140B型 智能型普通車床電氣技能實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統概述
裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、維修電工技能鑒定所等單位機床電氣內容的教學、考核而開發的實訓裝置，適用于C6140普通車床電氣控制的模擬訓練和電氣故障排除的技能考核。本裝置設備均采用實際電器，可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也可用作職業資格培訓考核選用設備。
和以往同類設備相比，該設備具有形象直觀，易于理解，能夠較好地模擬實際設備的特點，有助于提高學生的動手能力。
二、產品特點
1、實訓裝置采用實訓屏式結構，主要電氣元件設計在實訓屏面板上，器件直觀性強，學生通過實訓還可辨識低壓電氣器件。
2、裝置所用元器件均采用工業實際元器件，貼近工業現場。
3、器件各端引出在面板上，方便學生檢測判斷，面板上還設有故障排除開關。
4、實訓裝置可以通過故障設置，故障原因判別，訓練學生熟練掌握C6140車床的控制系統電氣線路的原理，針對不同的故障現象判別可能產生的原因，使學生掌握實際的電氣線路維修保養的動手能力。
5、設有電壓型和電流型漏電保護器，以確保操作者安全。
6、實訓裝置上下大小比例協調，造型美觀大方，符合人們的視覺習慣要求。
7、實訓裝置配置了實訓管理器，可通過非接觸式射頻卡設置故障，并對實訓時間、故障排除的次數、電源控制進行管理。
三、實訓項目
1、熟悉常用低壓電器的機構、原理
2、主電路線路分析
3、控制電路線路分析
4、通過測量找出線路中的故障點
5、對機床的故障排除
6、設置故障點，作為維修電工的技能考核臺
四、工作參數
1、輸入電源：三相四線（380V±10%；50Hz）；
2、工作環境：溫度-10℃～＋40℃；相對濕度≤85％（25℃）；海拔≤4000m；
3、裝置容量：≤1kVA；
4、外形尺寸：143cm×75cm×163cm；
