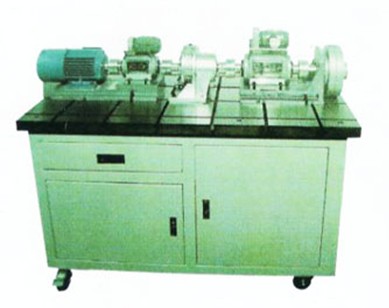

LG-JLC02型 機械傳動創意組合測試實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-JLC02型 機械傳動創意組合測試實驗臺以新型實驗臺、人機工程學等綜合因素而設計，保證了機械傳動性能綜合測試實驗臺的方便性、實用性，同時也保證了實驗教學功能和科研生產功能。能快速組裝30多種組合機械傳動，測試各種傳動的速比、轉矩、效率，可恒定加載、恒轉速、恒轉矩，同步適時或連續采樣，能自由進行數據采集處理、工況控制與實驗結果自動輸出。控制精度為0.2％，測量精度為0.2％。
一、功能簡介
1、利用實驗臺的自動控制測試技術能自動測試出機械傳動性能參數，如轉速n(r／min)、扭矩M(N.m)、功率
N(K.w)，并自動繪制出傳動比、扭矩、轉速等曲線；
2、通過對某種機械傳動裝置和傳動方案性能參數曲線的測試、來分析比較機械傳動的性能特點；
3、實驗臺可替代傳統的單一試驗臺進行有關類型機械傳動的基本實驗，如V帶傳動實驗、同步帶傳動實驗、擺線針輪傳動實驗和進行多級組合傳動系統布置優化實驗。如：鏈一齒輪及齒輪一鏈組合實驗；鏈一蝸輪蝸桿及蝸輪蝸桿一鏈組合實驗；鏈一擺線針輪及擺線針輪一鏈組合實驗等26組機械傳動方案測試搭接實驗；
4、可用于生產科研實際，在10N.m一50N.m范圍內對各種新型齒輪減速器、變速軸承減速器的測試。
二、試驗臺傳動系統組合方案
1、V帶傳動實驗
2、同步帶傳動實驗
3、鏈輪傳動實驗
4、齒輪傳動實驗
5、擺線針輪傳動實驗
6、蝸輪蝸桿傳動實驗
7、V帶一齒輪組合實驗8、齒輪一V帶組合實驗9、同步帶一齒輪組合實驗
1O、齒輪一同步帶組合實驗11、鏈一齒輪組合實驗12、齒輪一鏈組合實驗
13、V帶一鏈傳動組合實驗14、鏈一V帶組合實驗15、V帶一蝸輪蝸桿組合實驗
16、蝸輪蝸桿一V帶組合實驗17、同步帶一蝸輪蝸桿組合實驗18、蝸輪蝸桿一同步帶組合實驗
19、鏈一蝸輪蝸桿組合實驗20、蝸輪蝸桿一鏈組合實驗21、V帶一擺線針輪組合實驗
22、擺線針輪一V帶組合實驗23、同步帶一擺線針輪組合實驗24、擺線針輪一同步帶組合實驗
25、鏈一擺線針輪組合實驗26、擺線針輪一鏈組合實驗
三、主要技術參數及性能指標
1、動力部分
1)三相感應變頻電機：額定功率0.55KW同步轉速1500r／min輸入電~380V
2)變頻器：變頻范圍2-200Hz功率：0.75KW
2、測試部分
1)轉矩轉速傳感器：額定轉矩。10N.m轉速范圍0-6000r／min
2)轉矩轉速傳感器：額定轉矩50N.m轉速范圍0-6000r／min
3)TC-1轉矩轉速測試卡：扭矩測試精度±0.2％FS轉速測量精度±O．1％
4)lO控制卡(四路)及DA轉換卡(兩路)
3、被測部分
1)直齒圓柱齒輪減速器：減速比1：5齒數Zl=19Z2=95
2)擺線針輪減速器：減速比1：9·
3)蝸輪減速器：減速比1：10蝸桿頭數Z1=1中心距a=50mm
4)同步帶傳動：帶輪齒數Z1=18Z2=25節距LP=9.525L型同步帶3x16x80
5)三角帶傳動：帶輪基準直徑D1=70mm、D2=115mm0型帶L內=900mm；帶輪基準直徑D1=76mmD2=145mm帶輪基準直徑Dl=70mmD2=88mm0型帶L內=630mm
6)鏈傳動：鏈輪Z1=17＼Z2=2滾子鏈08A-1x72；滾子鏈08A-1x52滾子鏈08A-1x68
4、磁粉加載：磁粉制動(加載)器額定轉矩50N．m激磁電流0~2允許滑差功率1_1kW
5、主實驗臺：以型鋼作為主框架、1．5mm厚的優質鋼板(經特殊防銹處理)等制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；實驗平臺采用厚度為60mm的鑄造平板，經過刨、銑、磨等多道加工藝制作而成，多條T形槽可方便的固定各種加速器、軸承座；尺寸：1200(長)x780(寬)x845(高)(單位：mm)重量：約450Kg
6、電氣控制實驗臺：以型鋼作為主框架和優質鋼板制作而成，全部經過特殊防銹處理、放光噴塑，外形美觀大方；主電路：本實驗臺強電控制部分均隱藏于電氣控制柜內，電路設有過載保護、短路保護等功能，使用安全可靠；控制電路：所有控制電路均為安全電壓控制，且控制直流電源自帶短路保護，外部連接控制導線均為高絕緣保護的連接導線。尺寸：900(長)x780(寬)x845(高)(單位：mm)重量：約60Kg
7、數據采集控制系統：工業控制計算機：1G內存、160G硬盤17寸液晶顯示器；兩塊扭矩卡：與輸入、輸出扭矩傳感器配套I／O控制卡：4路D／A控制卡：2路；數據采集控制軟件
