LG-SP01型 雙面工業液壓氣動實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
雙面工業液壓氣動實訓臺覆蓋了氣壓傳動、液壓傳動、傳動繼電器控制、PLC自動控制、傳感器應用技術等多個技術領域.是氣壓傳動技術、液壓傳動技術和各種現代控制技術的組合體。雙面工業液壓氣動實訓臺加上該實訓采用雙面工作臺結構設計，一個實訓臺可供兩組學生同時進行各自不同的實訓，大大的提高了實訓設備的使用效率，并有效的利用了實訓室空間。此外，雙面工業液壓氣動實訓臺采用PLC控制和繼電器兩種控制方式控制，可實現回路自動、氣動/液動、手動等多種方式操控。

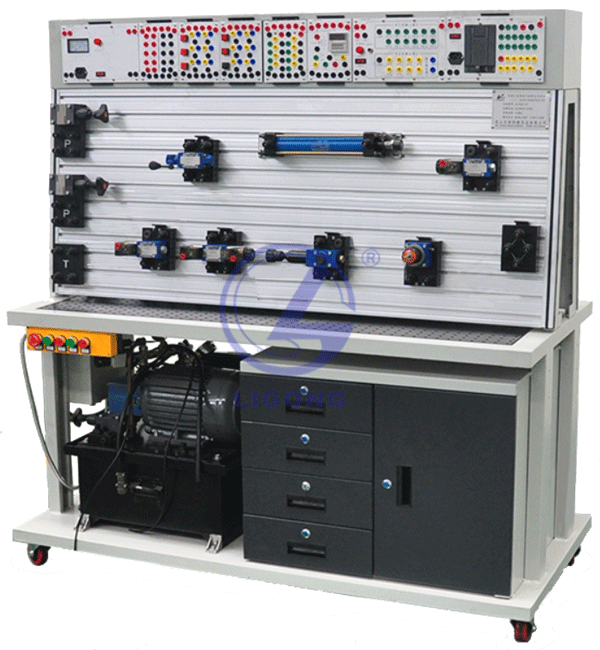

圖1.雙面工業液壓氣動實訓臺（正面液壓、反面氣動）參考實物圖
一、實訓臺主要技術參數
|
電源 |
國家標準工業用電AC380V、50HZ,三相五線制 |
|
控制電壓 |
安全控制電壓——DC24V |
|
使用環境要求 |
防潮、防塵環境 |
|
系統總功率 |
<=3KW |
|
液壓系統安全使用壓力 |
P<=6.3Mpa |
|
氣動系統安全使用壓力 |
<=0.85Mpa |
|
主實訓臺尺寸（長寬高） |
約1540mm x750mm x1600mm |
|
重量 |
約300Kg |
二、主要特點
1、采用雙面式設計,可同時容納兩組學生開展實訓。
2、同時配套液壓與氣動實訓器材，可獨立或組合開展教學工作。
3、實訓控制方式多樣化：實訓回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術,讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力。
4、實訓用電的安全性：本實訓臺采取高低壓電分開方式380V泵站用電采取獨立控制結構,自帶過載、過熱、短路、 漏電保護，實訓模塊用電全部DC24V低壓供電，保證學員用電時的安全。
5、云智能實驗室安全管理系統
本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。
(1)電壓、電流等模擬量數據顯示
(2)輸入開關監控，輸出開關等數字量控制。
(3)遠程控制啟停狀態，給定輸出電壓值的。
(4)顯示輸入輸出電壓值的歷史數據
(5)可按照日期、日間進行查詢歷史數進行查詢。
(6)報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。
(7)通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
(8)數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。
(9)聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。
★為保證軟件正版，投標時提供云智能實驗室安全管理系統軟件著作權證書原件備查并現場演示。
三、主要實訓項目
|
液壓回路實訓
|
壓力控制回路 |
|
變壓回路 |
|
|
卸荷回路 |
|
|
穩壓回路 |
|
|
卸壓回路 |
|
|
速度控制回路 |
|
|
同步回路 |
|
|
方向控制回路 |
|
|
鎖緊回路 |
|
|
平衡回路 |
|
|
液壓油缸拆裝實訓 |
|
|
氣動實訓項目
|
常見氣動回路演示實訓 |
|
單作用氣缸的電磁閥換向回路 |
|
|
雙作用氣缸的電磁閥換向回路 |
|
|
雙作用氣缸的氣控閥換向回路 |
|
|
單作用氣缸的單向速度調節回路 |
|
|
單作用氣缸的雙向速度調節回路 |
|
|
雙作用氣缸的進口調節速度調節回路 |
|
|
雙作用氣缸的出口調節速度調節回路 |
|
|
速度換接回路 |
|
|
采用并聯節流閥的緩沖回路 |
|
|
互鎖回路 |
|
|
單缸連續往復控制回路 |
|
|
雙缸連續往復控制回路 |
|
|
用行程閥雙缸順序動作回路 |
|
|
用電氣開關雙缸順序動作回路 |
|
|
二次壓力控制回路 |
|
|
高低壓力轉換回路 |
|
|
計數回路 |
|
|
延時回路 |
|
|
邏輯閥的應用回路 |
|
|
雙手操作回路 |
|
|
自動手動并用回路 |
四、液壓油缸拆裝實訓內容
1、液壓油缸簡介
63缸徑雙向雙作用油缸，缸徑63毫米，桿徑35毫米，形成150毫米。

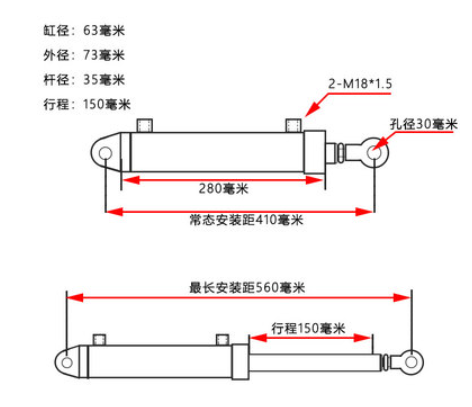

圖2. 63缸徑雙向雙作用油缸65*35*150油缸圖紙

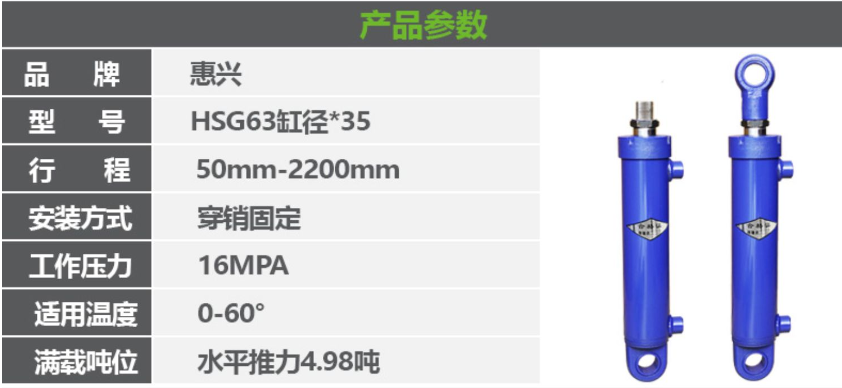

圖3. 油缸外觀及基本參數
2、油缸拆解所需工具
|
序號 |
名稱 |
規格 |
|
1 |
內六角扳手 |
1.5-10 |
|
2 |
油缸維修包 |
63-35 |
|
3 |
樣沖 |
|
|
4 |
一字螺絲刀 |
6*250 |
|
5 |
加力鋼管 |
定制 |
|
6 |
榔頭 |
|
|
7 |
專用大扳手 |
|
|
8 |
油封專用起子 |
|
五、氣缸拆裝實訓

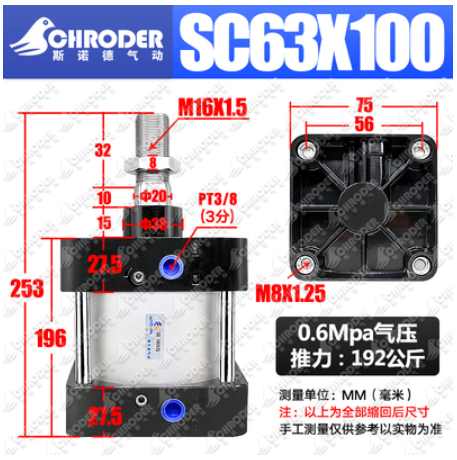

用來拆裝的氣缸的技術參數如下：
缸徑：63mm，行程：100mm。
六、配套軟件及課件要求
1、博圖V17 PLC編程軟件
2、PLC控制編程仿真軟件
1）軟件特點：
（1）軟件以PLC為原型，實現基本指令、應用指令以及順序控制指令的仿真模擬。
（2）軟件通過實訓要求，了解實訓目的和控制要求。
（3）實訓器件采用三維仿真實物組件，讓學生了解控制實驗中所需的元件。
（4）通過器件庫，學生可進行器件布局，對各控制回路進行模擬接線。
（5）通過I/O分配布置，將鼠標移到I/O分配地址資源相應部分能查看到相對應的實物。
（6）通過符號庫，選擇正確的符號放置有T型圖正確位置，實現接線仿真。
（7）在原理圖中進行模擬仿真連接電路，按步驟連接正確后才能進行下一條的接線操作。
（8）接線完成實現通電運行，通過鼠標進行上電運行，軟件會以動畫形式進行動作演示。
2）軟件仿真項目
（1）雙面銑床控制
（2）工業洗衣機控制
（3）皮帶運輸線控制
（4）電鍍生產線控制
（5）運料小車控制
（6）音樂噴泉控制
（7）簡易機械手控制
（8）大小球傳送裝置控制
（9）循環彩燈控制
（10）停車場車位控制
（11）小推車控制
（12）三層電梯控制
（13）電動機啟停控制
（14）電動機正反轉控制
（15）電動機循環正反轉控制
（16）可逆運行反接制動控制
（17）三速電機控制
（18）星角降壓?jiǎn)?dòng)控制
（19）數碼管點亮控制
（20）交通燈控制
（21）恒壓供水系統控制
★投標時提供提供不少于十張的軟件截圖，并提供軟件正版佐證復印件原件備查，如PLC控制編程仿真軟件著作權證書。
3、教學課件：
（1）氣壓傳動控制回路搭建
任務1-1 單作用氣缸的直接控制回路的搭建
任務1-2 單作用氣缸的間接控制回路的搭建
任務1-3 單作用氣缸的邏輯控制回路的搭建
任務1-4 雙作用氣缸的延時控制回路的搭建
（2）氣壓傳動電-氣聯合控制回路的搭建
任務2-1 延時返回的單往復控制回路的搭建
任務2-2 連續往復繼電器控制回路的搭建
任務2-3 雙氣缸連續往復PLC控制回路的搭建
（3）液壓傳動系統控制回路的搭建
任務3-1 液控單向閥單向閉鎖控制回路的搭建
任務3-2 雙油缸順序動作控制回路的搭建
任務3-3 調速閥并聯調速PLC控制回路的搭建
（4）氣動與液壓綜合實訓
任務4-1 氣動機械手PLC控制裝置的安裝與調試
任務4-2 液壓鉆床PLC控制裝置的安裝與調試
★投標時提供不少于十張的課件截圖。
