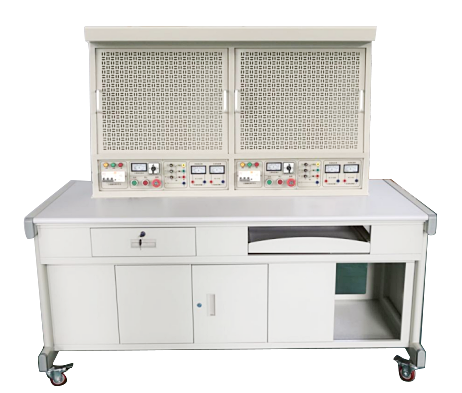

LG-DLB02型 裝表接電工實訓系統/ LG-DLB02A型 抄表核算員培訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概 述
LG-DLB02型 裝表接電工實訓系統/ LG-DLB02A型 抄表核算員培訓考核裝置 能以直觀的教學形式對學生進行專業技能的實訓，具有裝表接線方便、布線簡單、實踐教學系統性強、性價比高、維護方便等優點。本裝置適用于工廠供配電，電氣技術等專業的相關課程的實訓考核，也可用于電力行業從事計量、裝表、抄表工作的人員培訓。
二、特 點
1. 布線自主靈活：裝置采用實訓設備經典形式網孔板結構，學生可以自主、靈活的安排元件器的布局，進行布線設計；
2. 資源豐富：裝置配備了電源、表計、開關、感性負荷、阻性負荷，方便學生對元件進行檢測、接線；
3. 保護完善：裝置帶有過流保護、漏電保護、過壓保護。
三、技術性能
1. 輸入電源：三相四線～380V±10% 50HZ
2. 工作環境：溫度-10℃～+50℃
3. 裝置容量：＜5kVA
四、裝置配置
(一) 屏體
屏體由網孔板、鋁質型材構建；桌面為防火、防水、耐磨高密度板；屏下方設有左右兩個抽屜（帶鎖）。裝置整體結構堅固、造形美觀大方。
(二) 實訓元件
1. 電流互感器
2. 電壓互感器
3. 塑殼斷路器
4. 微型斷器器
5. 各式電能表
五、實訓項目
1. 電流互感器的極性檢查
2. 電壓互感器的極性檢查
3. 三相四線有功電能表接線
4. 三相無功電能計量接線
5. 單相電能表接線
6. 電能表聯合接線
7. 單相普通電子式電能表接線
8. 電子式多功能電能表接線
9. 不同要求下的高壓電能計量裝置配置、安裝、接線
10. 不同要求下的低壓電能計量裝置配置、安裝、接線
11. 低壓電能表和互感器特殊接線
12. 電能計量裝置接線后的停電檢查
13. 電能計量裝置接線后的帶電檢查
14. 遠程抄表系統的安裝與調試
六、配置清單
| 序號 | 設備名稱 | 設備型號 | 單位 | 數量 | 備注 |
| 1 | 實訓桌 | 張 | 1 | ||
| 2 | 實訓屏 | 臺 | 1 | ||
| 3 | 低壓斷路器 | 三相（16A） | 臺 | 1 | |
| 4 | 螺旋式熔斷器 | RL1-60（底座和熔體） | 只 | 2 | 額定電流10A |
| 5 | 刀開關 | 三相（16A） | 臺 | 2 | |
| 6 | 三相無功電能表 | 臺 | 1 | ||
| 7 | 三相四線有功電能表 | 單相電能表 | 臺 | 1 | |
| 8 | 負控終端 | 2000W | 臺 | 1 | |
| 9 | 電流互感器 | 臺 | 3 | 50比5 | |
| 10 | 電壓互感器 | 臺 | 1 | ||
| 11 | 端子排 | 只 | 2 | 進線和出線 | |
| 12 | 絕緣手套 | 雙 | 2 | ||
| 13 | 指針式萬用表 | MF47型 | 套 | 1 | |
| 14 | 尖嘴鉗 | 6寸 | 把 | 1 | |
| 15 | 鋼絲鉗 | 6寸 | 把 | 1 | |
| 16 | 十字螺絲刀 | 通用型 | 把 | 2 | |
| 17 | 一字螺絲刀 | 通用型 | 把 | 2 | |
| 18 | 驗電筆 | 通用型 | 只 | 2 | |
| 19 | 剝線鉗 | 通用型 | 把 | 1 |
