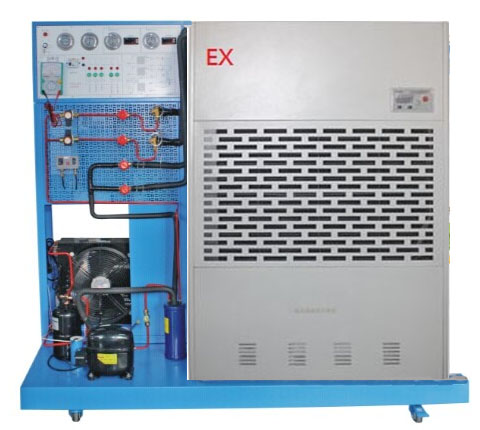

LG-ZLCS01型 除濕機維修技能與考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點
1、能夠開展除濕機設備的使用和維護，展示除濕機的制冷系統、通風系統、冷卻水系統及電氣控制系統，進行故障排除訓練、適用于學員實訓與技能鑒定考核；
2、技術參數：
除濕量不低于10kg/h；
制冷量13.6kw；
制熱量6kw；
通風風量2500m3/h；
噪音60db；
外形尺寸約：1800×1000×1900（mm）
3、提供配套實訓教材、產品檢測報告、質量合格證；
4、電氣控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準；
5、裝置內的電器元器件采用知名品牌（施奈德品牌），整機采用微電腦PLC控制系統對各組件進行控制和操作；
6、除濕機采用的制冷壓縮機、膨脹閥、電磁閥、儲液器、換熱器、風機、溫濕度傳感器均采用知名品牌，結構緊湊，換熱效率高，運轉平穩、操作簡便、美觀大方、使用壽命長。
二、實訓項目
1、熟悉除濕機制冷系統的工作原理及升溫除濕、調溫除濕和降溫除濕三種工況模式。考核項目與方式：根據機組上的配件編號繪制制冷系統原理圖，并注明對應的名稱；
2、常用制冷工具的用途及使用，考核項目與方式：根據考核的，使用制冷工具做除濕機實際制冷操作考核；
3、除濕機制冷部件的組裝，考核項目與方式：根據考核的要求，更換壓縮機的操作，更換過濾器、抽真空、加注制冷劑的操作；
4、除濕機電氣部件的組裝步驟，考核項目與方式：根據考核的要求，更換主要電氣部件，對更換的主要電氣部件進行檢查；
5、除濕機常見制冷故障及故障原因分析，考核內容與方法：根據對制冷故障的說明或故障表現，分析故障的原因及可能引起此故障的部件或部位。（循環風機、冷凝風機、壓縮機、電磁閥、管路）
6、常見制冷故障的排除：考核方法，根據對制冷故障原因或部位寫明排除方法，并進行實際操作。
三、配置清單
1、能夠開展除濕機設備的使用和維護，展示除濕機的制冷系統、通風系統、冷卻水系統及電氣控制系統，進行故障排除訓練、適用于學員實訓與技能鑒定考核；
2、技術參數：
除濕量不低于10kg/h；
制冷量13.6kw；
制熱量6kw；
通風風量2500m3/h；
噪音60db；
外形尺寸約：1800×1000×1900（mm）
3、提供配套實訓教材、產品檢測報告、質量合格證；
4、電氣控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制，符合國家安全標準；
5、裝置內的電器元器件采用知名品牌（施奈德品牌），整機采用微電腦PLC控制系統對各組件進行控制和操作；
6、除濕機采用的制冷壓縮機、膨脹閥、電磁閥、儲液器、換熱器、風機、溫濕度傳感器均采用知名品牌，結構緊湊，換熱效率高，運轉平穩、操作簡便、美觀大方、使用壽命長。
1、熟悉除濕機制冷系統的工作原理及升溫除濕、調溫除濕和降溫除濕三種工況模式。考核項目與方式：根據機組上的配件編號繪制制冷系統原理圖，并注明對應的名稱；
2、常用制冷工具的用途及使用，考核項目與方式：根據考核的，使用制冷工具做除濕機實際制冷操作考核；
3、除濕機制冷部件的組裝，考核項目與方式：根據考核的要求，更換壓縮機的操作，更換過濾器、抽真空、加注制冷劑的操作；
4、除濕機電氣部件的組裝步驟，考核項目與方式：根據考核的要求，更換主要電氣部件，對更換的主要電氣部件進行檢查；
5、除濕機常見制冷故障及故障原因分析，考核內容與方法：根據對制冷故障的說明或故障表現，分析故障的原因及可能引起此故障的部件或部位。（循環風機、冷凝風機、壓縮機、電磁閥、管路）
6、常見制冷故障的排除：考核方法，根據對制冷故障原因或部位寫明排除方法，并進行實際操作。
三、配置清單
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| （一）整機部分 | ||||
| 1 | 除濕機實訓臺架 | 約180cm×100cm×190cm | 1套 | |
| 2 | 壓縮機 | 5P | 1臺 | 日立 |
| 3 | 膨脹閥 | 丹佛斯TGEX7.5 | 1個 | |
| 4 | PLC控制控制器 | 西門子CPU224XP+EM231 | 1套 | |
| 5 | 送風機 | 山東新風 | 1套 | |
| 6 | 換熱器 | 科威3HP | 1套 | |
| 7 | 傳感器 | 溫度傳感器PT100 | 4個 | |
| 8 | 濕度變送傳感器5%RH-95%RH,25℃ | 2個 | ||
| 9 | 電器控制系統 | 鈑金框架，施奈德交流接觸器，熱繼電器，中間繼電器，其它輔材等 | 1套 | |
| 10 | 觸摸屏 | TPC7062KX | 1臺 | 昆侖通態 |
| 11 | 儲液器 | LCR-4L | 1套 | 國產 |
| 12 | 過濾器 | EK-163 | 1個 | 國產 |
| 13 | 電磁閥 | SV8AW | 1個 | 國產 |
| 14 | 底座 | 含鈑金底座、萬向腳輪 | 1套 | |
| （二）工具、附件及資料 | ||||
| 15 | 工具及附件 | 含真空泵、公/英制脹管器擴口器、雙頭壓力表、加液管、公/英制轉換接頭、鉗形多功能電流表、銅管割刀、彎管器、便攜式焊槍、螺絲刀、活動扳手、內六角扳手 | 1套 | |
| ★16 | 電氣控制技能實訓仿真軟件 | 以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。（為保證軟件正版，投標時提供軟件著作權證書原件） | 1套 | |
| 17 | 使用說明書，工作原理圖等 | 1套 | ||
