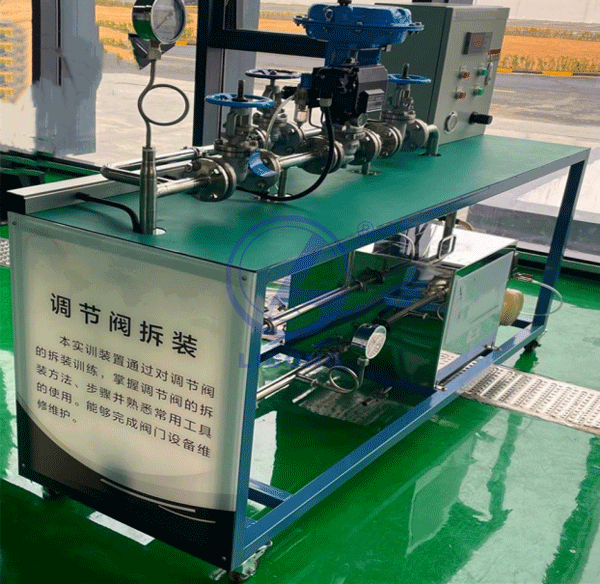

LGH-FJ01C 調節閥拆裝實操考核實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置概述:
系統主體由設備框架、空壓機、儲氣罐、水箱、水泵、智能數字顯示表、儀表閥門、調節閥、操作器、定值器、過濾器、標準壓力表、數字百分表、控制儀表盤等組成；為安裝、調校、聯校氣動薄膜調節閥與閥門定位器提供需求開放的技術平臺。
二、系統實訓要求:
1、氣動薄膜調節閥，根據工藝要求的安裝方式；
2、閥門定位器在氣動薄膜調節閥上的安裝、調試；
3、閥門位置反饋發送器在氣動薄膜調節閥上的安裝、調試；
4、調節閥行程校驗；
5、調節閥本體安裝后試漏；
6、氣動薄膜調節閥與電氣閥門定位器單校與聯校；
7、能培養學生安全、規范、環保、節能的生產意識及敬業愛崗、嚴格遵守操作規程的職業道德和團隊合作精神。
三、主要工藝設備:
1、操作臺:操作臺尺寸 1500*650*750mm（允許正負偏離1%）；操作臺面采用碳鋼噴塑；表面噴塑處理；操作臺面要求鋪橡膠板;儀表操作盤尺寸 400*200*400mm（允許正負偏離 1%）；雙層（下一層安裝氣泵、水箱、水泵）1套；
2、循環水箱 SUS304，V=120L，設有排空底閥。1 臺
3、離心泵 SUS304，流量:2m3/h，揚程 19m，功率 370W； 1 臺
4、調節閥 304 不銹鋼，氣動薄膜單座調節閥，DN20， ZJHP-16CP 1 臺
5、閥門 1、材質:304 不銹鋼；2、公稱通徑 DN25，PN1.6MPa。若干
6、操作器:輸入信號:標準熱電偶 N，K，E，J，T，S，R，B 等；標準熱電阻 PT100，CU50；直流電流 4～20mA 輸入阻抗 250Ω；直流電壓 1～5V；輸出信號:模擬量控制輸出0～10mADC(負載電阻 1000Ω)、4～20mADC(負載電阻≤750Ω)、0～5VDC(負載電阻 250kΩ)、1～5VDC(負載電阻250kΩ)；光電隔離，為變送器提供 24V/30mA 饋電輸出；報警方式:1-4路報警控制(下限SP4/下限SP2/上限SP1/5上上限 SP3)、LED 指示；1 塊
7、氣 動精 密 調 壓 器 :氣 源 壓力 :0-0.6Mpa ；輸出壓力:0.4-400Kpa 連續可調；連接形式:ZG1/4″(PT1/4)。1個
8、空氣減壓閥氣源壓力:0-1.0Mpa；輸出壓力:12-600Kpa可調。1 個
9、漏保開關電壓 220VAC。1 個
10、盤內附件安裝基條、儀表接線端子、安裝附件、電源插座、開關。1 套
11、氣源管道 PU 管 1 套
12、百分表量程.0-30mm；1 套
13、靜音無油空壓機
14、配套工具滿足裝置需要的工具及操作手冊 1 套。
