新能源—DC/DC轉換器虛擬仿真教學軟件
品牌：理工偉業 咨詢電話：010-82827827 82827835
新能源—DC/DC轉換器虛擬仿真教學軟件隸屬新能源汽車教軟件系列，該汽車教學軟件DC-DC轉換器表示在直流電路中將一個電壓值的電能變換為另一個電壓值的電能的裝置。所以也是新能源汽車教學軟件的核心部分。
新能源—DC/DC轉換器虛擬仿真教學軟件功率計算
新能源—DC/DC轉換器虛擬仿真教學軟件中DC/DC轉換器的輸出功率與其輸入功率及附屬設備(風扇、控制器等)消耗的功率之和的比值。
該新能源汽車教學軟件DC/DC轉換器的輸入功率用其輸入端的電壓和電流的測量值的乘積來計算，輸入端電壓應在其輸入接線端子處(或接線電纜頭部)量取;輸出功率用其輸出端的電壓和電流的測量值的乘積來計算，輸出端電壓應在其輸出接線端子處(或接線電纜頭部)量取。附屬設備(風扇、控制器等)消耗的功率另行計算。
新能源—DC/DC轉換器虛擬仿真教學軟件DC/DC轉換器實驗以及要求
1.環境適應性
DC/DC轉換器的工作環境溫度為(一20～60)℃，儲存溫度為(一30～70)℃，相對濕度為5%～95%(不結露)。
DC/DC轉換器的低溫和高溫試驗按相關要求進行，低溫試驗溫度選取為一20℃，高溫試驗溫度選取為60℃，持續時問不小于2h。試驗過程中，DC/DC變換器在正常工作狀態。
DC/DC轉換器的濕度試驗按相關規定進行，可進行2個循環;試驗過程中，在(O～45)℃時，DC/DC變換器應處于工作狀態。
鹽霧試驗應按有關規定進行。DC/DC轉換器應處于正常安裝狀態。推薦試驗持續時間為16h、24h、48h。試驗結束，Dc/DC變換器恢復1～2h后，檢查其通電能否正常工作。試驗后，產品的電氣性能參數應符合產晶標準的規定。產品的安裝細節、試驗后的恢復條件和其他判定要求應在產品標準中規定。
2.耐振性
DC/DC轉換器的振動試驗按QC/T 413---2002中5.12的規定進行，并滿足其要求。
3.殼體機械強度
在DC/DC轉換器殼體各表面任意30cm×30t：m的面積上均勻地施加相當于l00kg質量重物的力，觀測表面的塑性變形情況。試驗后，不發生明顯的塑性變形。
4.防護等級
新能源—DC/DC轉換器虛擬仿真教學軟件DC/DC轉換器按GB 4208～2008中的方法試驗，產品防護等級應符合其相應要求。
5.噪聲
DC/DC轉換器工作噪聲試驗按QC/T 413—2002”(參見附錄)中的規定進行。
DC/DC轉換器及其冷卻系統的工作噪聲應不大于70dBA。
6.絕緣性能
在DC/DC轉換器未工作情況下，在環境溫度為(23±2)℃和相對濕度為80%～90%時，用1000V兆歐表(或其他具有相同功能和精度等級的儀器)對DC/DC轉換器中帶電電路與地(外殼)之間的絕緣電阻進行測量。
7.耐電壓性能
在DC/DC轉換器未工作情況下，在環境溫度為(23±2)℃和相對濕度為80%～90%時，用量程為2000V(DC)(或額定電壓1500V)的耐電壓測試儀對接線端子對地(外殼)和彼此無電連接的電路的漏電流進行測量。
接線端子對地(外殼)和彼此無電連接的電路之間的介電強度，應能耐受2000V(DC)(或額定電壓1500V)的試驗電壓lmin。

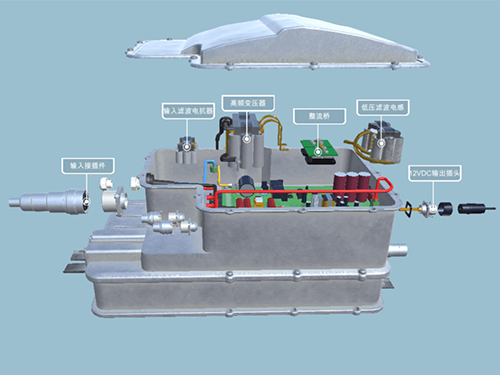

新能源—DC/DC轉換器虛擬仿真教學軟件以及要求還有很多，就不一一介紹了，該汽車教學軟件是新能源汽車教學軟件的重要組成部分，該汽車教學軟件可以完全展示DC/DC轉換器的結構與功能等。
