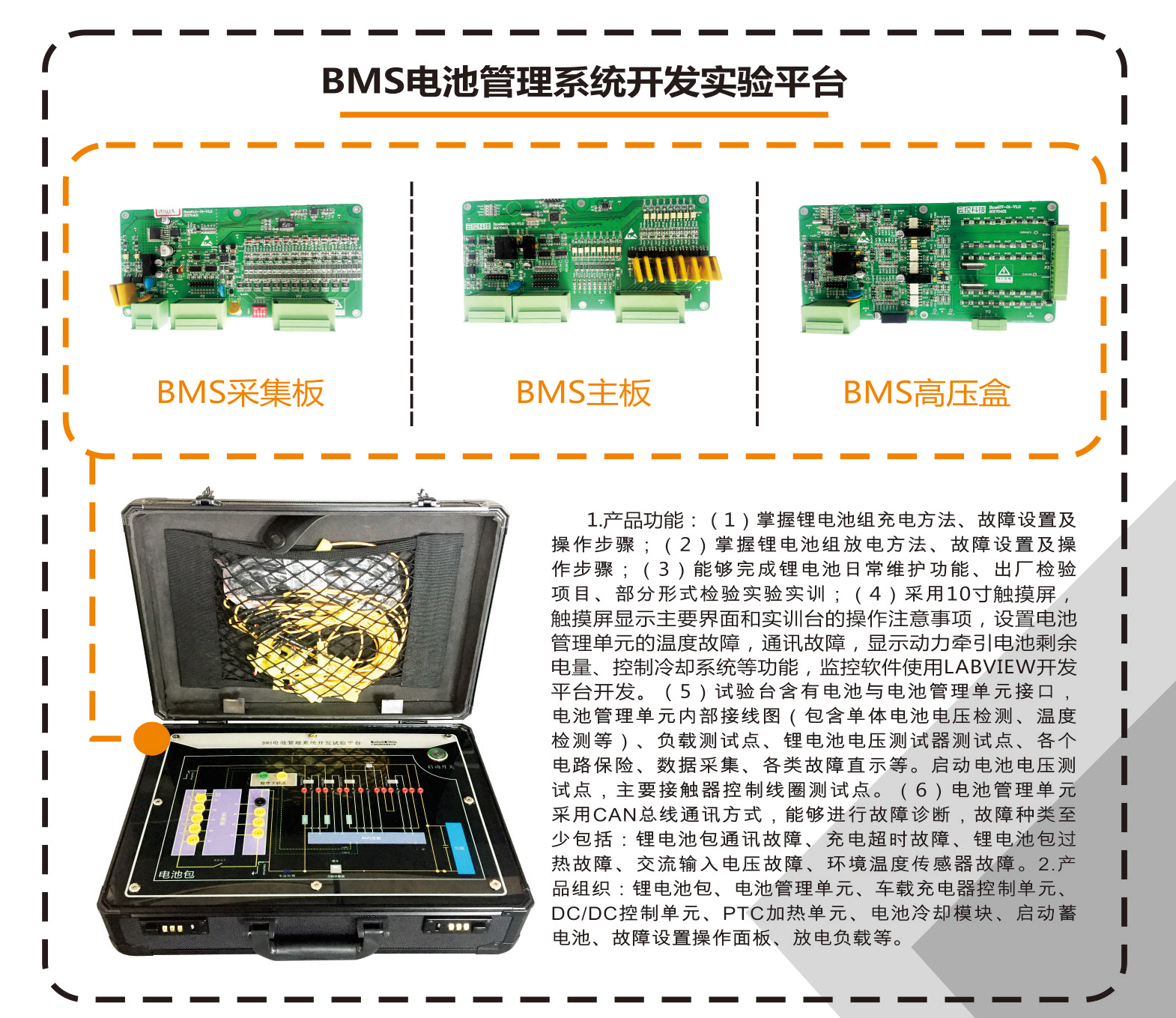

LGE-XD06型 新能源汽車BMS電池開發平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LGE-XD06型 新能源汽車BMS電池管理系統開發實驗平臺采用高性能嵌入式數字電池電路板，故障模擬板，ARM核心主控板，車用磷酸鐵鋰動力電池，臺架動力電池組采用24節單體電池串聯組成；備有實驗連接線和實驗指導書等。為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、技術參數
1.工作電源：單相交流220V±5% 50HZ
2.外形尺寸：580mm×400mm×150mm
3.整機功耗：<60W
4.環境溫度：-5℃～40℃
5.相對濕度：≤85%（25℃）
三、產品功能
1.掌握鋰電池組充電方法、故障設置及操作步驟；
2.掌握鋰電池組放電方法、故障設置及操作步驟；
3.能夠完成鋰電池日常維護功能、出廠檢驗項目、部分形式檢驗實驗實訓；
4.采用10寸觸摸屏，觸摸屏顯示主要界面和實訓臺的操作注意事項，設置電池管理單元的溫度故障，通訊故障，顯示動力牽引電池剩余電量、控制冷卻系統等功能，監控軟件使用LABVIEW開發平臺開發。
5.試驗臺含有電池與電池管理單元接口，電池管理單元內部接線圖（包含單體電池電壓檢測、溫度檢測等）、負載測試點、鋰電池電壓測試器測試點、各個電路保險、數據采集、各類故障直示等。啟動電池電壓測試點，主要接觸器控制線圈測試點。
6.電池管理單元采用CAN總線通訊方式，能夠進行故障診斷，故障種類至少包括：鋰電池包通訊故障、充電超時故障、鋰電池包過熱故障、交流輸入電壓故障、環境溫度傳感器故障。
四、產品組織
鋰電池包、電池管理單元、車載充電器控制單元、DC/DC控制單元、PTC加熱單元、電池冷卻模塊、啟動蓄電池、故障設置操作面板、放電負載等。
