LGE-CSDQ115型 純電動汽車車身電氣系統實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置概述
LGE-CSDQ115型 純電動汽車車身電氣系統實訓臺選用原裝全新純電動汽車原車車身和低壓控制系統；車身進行部切處理，部面位置合理，能清楚展示內部結構；低壓系統部件齊全，真實地呈現了純電動汽車車身低壓控制系統的連接控制關系、安裝位置和運行參數，車身低壓系統各部件保留，電氣連接方式不變，可以進行插拔拆卸練習。實訓臺除車身外配移動教板，教板完整顯示車身低壓系統工作原理圖，并安裝用檢測端子，借助萬用表和示波儀，實時檢測各種狀態下參數變化。實訓臺由平臺和教板組成，平臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。配備智能化故障設置和考核系統，由教師設置故障，學員分析并查找故障點，各主要零部件引出檢測口，直接在故障部位檢測，掌握實車故障處理能力。
二、基本配置
1.整車車身（局部部切）
2.主控制器總成（主控ECU）
3.網關控制器
4.車身低壓控制系統
5.可移動教板。
6.照明系統：前照燈、尾燈、轉向燈、夜行燈、霧燈、制動燈
7.舒適系統：玻璃升降器、中控鎖
8.控制開關：組合開關、點火開關
9.主要組成：故障設置器、檢測示教板
三、技術參數標準
1.軸距[mm]：2718
2.整備質量[kg]：2220
3.電動機總功率[kW]：100
4.最大續航里程[km]：400；
5.移動教板尺寸：2200*1000（長*寬）
6.工作溫度：-20～60°
7.低壓控制工作電源：DC12V
四、功能要求
1.完整的整車燈光系統可以實踐對每個單體零部件的測量實訓故障檢測排除實訓。
2.可以對原車上所有的車身電子系統信號進行故障設置與測量。
3.車身做對稱局部解剖，所有剖面做處理并噴涂不同顏色代表車身鈑金不同位置的功能。
4.車身配備專業檢測示教板可通過專用航空插頭與車身電器系統進行對接并傳輸信號。

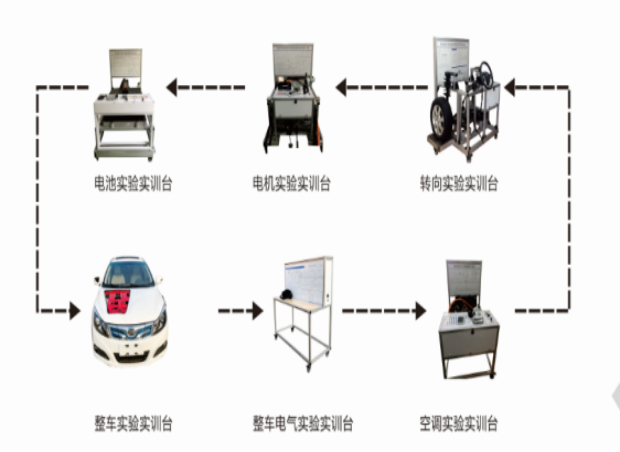

5.本系統與虛實融合數字化實訓平臺進行交互，實訓系統可以將車身電器部分系統控制線路電壓信號共享到平臺上，平臺可以直接對實訓臺共享部分電壓信號進行檢測及故障檢測。達到虛實融合效果。
6. 實訓考核系統操作面板、立柱、底座采用模塊化設計，模具一體成型高強度ABS 吸塑外觀，內部鋁型材結構支架堅固耐用，電子原器件接線位立柱等封閉空間內，整機具備安全性與可靠性。
五、實訓項目
1.了解純電動車車身結構，雨刮系統、燈光照明系統、電動車窗系統、后視鏡電動調節、門鎖電機系統、12V輔助電池等低壓電器設備系統的實物配件及實際電路接線圖；
2.了解部分電氣系統器件的隨電路接通后的運行和變化；
3.了解低壓電氣系統的結構組成和工作原理；
4.掌握出現故障時學會去測量各個線路的信號參數。
