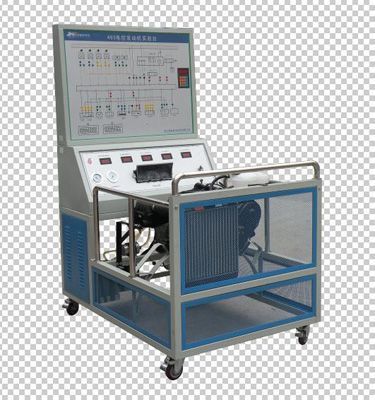

465Q電控發動機實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
型號：LGF-465Q
尺寸：1500×1000×1900（長×寬×高）
使用環境：溫度-5℃～40℃；濕度≤80％
發動機類型：國產
發動機型號：465Q-1NX（原廠裝車發動機）
排量：1.1L
機油等級：API（美國石油學會）標準SG級，
蓄電池：12V48AH
重量：290KG
油箱容積：10L
一、產品簡介：
萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
二、產品組成：
發動機總成和發動機控制單元、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、進氣壓力傳感器、發動機轉速傳感器、凸輪軸位置傳感器、氧傳感器、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、五個數字電壓表、噴油脈寬表、真空壓力表及燃油壓力表、帶有完整彩色三維數碼激光打印電路原理圖面板、外接式檢測端子、故障設置盒總成、可移動臺架、使用說明書及實驗指導書。
三、功能特點
本實驗臺可使學生了解發動機的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、進氣壓力傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。
設置發動機常見故障，通過故障顯示，進行學生故障分析、故障排除、及檢測診斷實訓，培養學生故障分析檢測診斷思維能力。
設有數字噴油脈寬及頻率表，顯示發動機在各種工況下對噴油脈寬的變化。
四、顯示功能
可通過原廠組合儀表、可以看到發動機的轉速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障。
五個數字電壓表顯示傳感器電壓，可直觀地看到各個傳感器等的電壓隨著負載不同而變化的情況，實時顯示發動機的動態、靜態信號參數。
通過壓力表顯示燃油、真空表顯示進氣真空壓力的實際數據；還可以看到進氣真空度隨負載而變化的情況。
LED電壓表實時顯示傳感器變化，噴油器脈沖LED燈顯示，有噴油脈寬表（實時信號）。
面板安裝數字脈寬表，可顯示每秒噴油時長，單位為毫秒，即為每秒鐘內，噴油的時間長度；數字顯示發動機每分鐘噴油次數；顯示噴油脈寬，即為噴油嘴每次噴油的時間長度，單位為毫秒，數字顯示；噴油頻率,這個是每秒鐘噴油嘴的噴油次數，一般4沖程發動機曲軸旋轉兩圈噴油一次。
五、檢測功能
備OBD2電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等。
