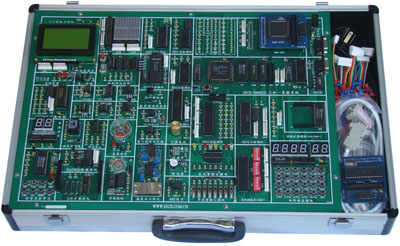

LG-598K3型 多合一超強實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
產品介紹：
LG-598K3型 多合一超強實驗儀,支持MCS51/8088/80C196/C8051F/EDA/RAM等實驗, 系統端口和實驗?zāi)K接口對外開放,滿足實訓要求。實驗方式靈活多變，支持單項和多項綜合實驗。在傳統實驗項目的基礎上新增加了幾乎所有*實用、新穎的接口電路（如1 WIRE /I²C/SPI總線等）和通訊類接口實驗(如USB2.0通訊/TCP/IP網絡通訊/CAN總線/紅外線收發等)。是目前教儀市場上一款性價比極高的單片機/微機/EDA/RAM等多合一綜合實驗開發系統。
LG-598K3型 多合一超強實驗儀是《MCS-51單片機原理與接口》、《單片機控制技術》、《十六位微機原理與接口》、《自動化控制》等課程教學的*佳配套實驗設備，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。也可作為科研、開發工作者的得力助手。

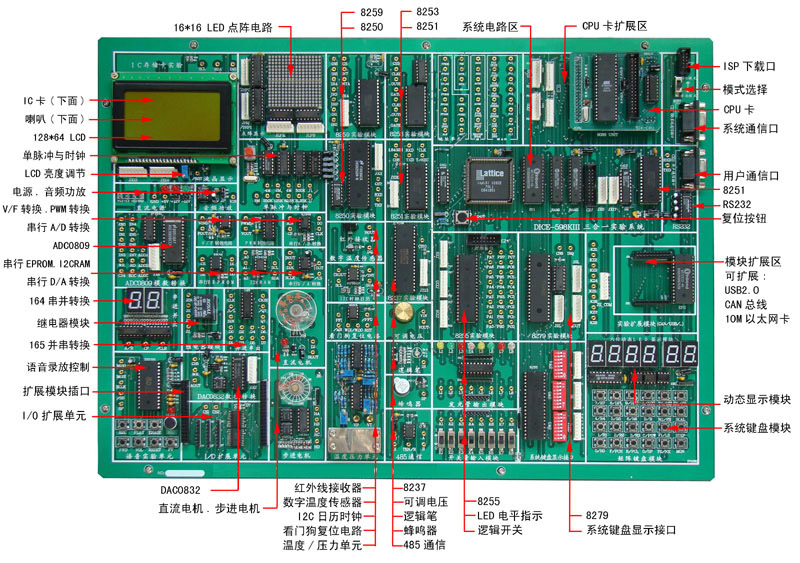

一、 系統組成：
|
常用接口電路
|
74IS165并轉串
|
輸出接口
|
128*64字符型液晶
|
|
74LS164串轉并
|
16×16LED點陣顯示
|
||
|
8255擴展模塊
|
八位邏輯電平顯示；
|
||
|
8155擴展模塊
|
蜂鳴器驅動
|
||
|
8253定時/計數器模塊
|
繼電器控制
|
||
|
8250可編程序異步通迅接口
|
揚聲器驅動電路
|
||
|
8251可編程序異步通迅接口
|
存儲器芯片
|
SRAM 62256數據存儲器
|
|
|
8279鍵盤顯示接口
|
（27C512）程序存儲器
|
||
|
8259單級中斷控制器模塊
|
I2C（AT24C02）接口
|
||
|
8237 DMA傳送模塊
|
93C46存儲器
|
||
|
感溫二極管傳感器模塊
|
輸入接口
|
4×6陣列式鍵盤
|
|
|
壓力傳器模塊
|
八位撥碼開關
|
||
|
定時器/計數器擴展接口
|
單次脈沖源
|
||
|
I/O擴展接口（244、373）
|
數據轉換
|
并行A/D0809轉換接口
|
|
|
DS18B20數字溫度傳感器
|
并行D/A0832轉換接口
|
||
|
I2C總線接口
|
串行A/D TLC549轉換
|
||
|
接觸式IC卡接口
|
串行D/A TLC5615轉換
|
||
|
打印機接口
|
通信接口
|
RS-232接口
|
|
|
MAX813看門狗接口
|
RS-485接口
|
||
|
時鐘發生電路
|
USB2.0接口
|
||
|
PCF8563實時時鐘電路
|
TCP/IP網絡接口
|
||
|
V/F轉換電路
|
CAN2.0總線接口
|
||
|
PWM轉換電路
|
紅外線無線傳輸接口
|
||
|
模擬量發生器模塊
|
CPU擴展接口
|
AT89S52擴展模塊
|
|
|
步進電機驅動（實物）
|
80C196擴展模塊
|
||
|
直流電機驅動（實物）
|
ISP下載接口
|
||
|
ISD1420語音錄放模塊
|
仿真器接口
|
||
|
邏輯筆電路模塊
|
電子演示裝置擴展模塊
|
二、主要特點
（1）由8088實驗開發系統作為基板,51/196/C8051F/EDA/RAM選為插卡,免除了數據選擇開關,減少了插卡引腳,提高了機器性能,使操作更方便，主機自動識別CPU類型,自動切換不同CPU的三總線連接,使用極其方便。
（2）實驗系統帶有ISP在線下載電路,學生在完成實驗后可脫離仿真器和PC機獨立運行學生自行設計的單片機系統。（可在線編程AT89S51/52/53系列單片機）
（3）該實驗儀系統外置3000型51/96通用單片機仿真器，64K數據空間、64K程序空間全部開放，不占用CPU資源，采用雙CPU模式，仿真CPU和實驗CPU獨立運行,軟件支持匯編、PL/M、C語言,性能極好。
（4）該實驗儀可選配Keil-C仿真器51K-CPU-KEIL，支持Keil-C軟件。在線仿真、在線編程下載，自動識別,無需開關切換，用戶CPU資源全部開放,可支持總線仿真和IO口仿真(P0,P1,P2,P3)。
（5）主板上還可選配有*產品:數控式實驗演示模擬裝置,結合上位演示軟件和USB接口,可以做15個很有編程技術深度的實驗,其中大部分是閉環實驗,這是DICE產品獨有功能。實驗時豐富多彩的實驗畫面讓學生學習興趣大大增加, 不僅使學生技術上更容易得到提高,同時給學生帶來輕松愉快的感覺。
（6）主機板留有擴展卡座,如再選配我廠生產的實驗卡可完成語言控制實驗、日歷時鐘、單片機多路遠程通信、CAN總線、以太網接口實驗、USB2.0接口等復雜系統的實驗和各種應用控制類應用。
（7）系統支持二種工作方式：一是聯機運行:在與上位軟件聯機的狀態下實現各種調試和行運的操作,二是脫機運行:系統配有管理監控,在無電腦的情況下,系統可以自動切換到脫機管理狀態,用戶可輕松調用實驗程序的EPROM完成52個實驗。
（8）系統配置Win98/2000/xp等操作平臺的單片機、微機仿真調試軟件，支持匯編、C51、C語言編譯、調試；單片機在線下載軟件等。
三、實驗項目(帶星號需選配件)
51部分實驗：（CPU：AT89S52）
軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒?yàn)；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
*（12）通用打印機實驗；
*（13）微型打印機打印字符、曲線、漢字實驗；
*（14）日歷時鐘DS12887控制實驗；
（15）I2C儲存卡讀寫實驗；
（16）語音芯片ISD1700控制實驗（錄音）；
（17）語音芯片ISD1700控制實驗（放音）；
（18）繼電器控制實驗；
（19）步進電機控制；
（20）8253方波實驗；
（21）小直流電機調速實驗；
（22）16*16 LED點陣顯示實驗；
（23）128*64 LCD液晶顯示實驗；
（24）8250可編程異步通訊接口實驗（自發自收）；
（25）8251可編程通訊接口實驗（與PC機）；
（26）單片機RS232/485串行發送實驗（雙機通訊）；
（27）單片機RS232/485串行接收實驗（雙機通訊）；
（28）溫度壓力實驗；
*（29）CAN總線通訊接口實驗；
*（30）以太網TCP/IP協議接口實驗；
*（31）USB2.0通訊接口實驗。
（32）DS18B20單總線溫度測量實驗
（33）紅外線遙控收發實驗
（34）TLC549串行A/D轉換實驗
（35）TLC5615 10位D/A串行轉換實驗
（36）PCF8563 I²C日歷時鐘實驗
（37）MAX813看門狗實驗
（39）V/F轉換電路
（40）93C46串行EEPROM讀寫實驗
（41）AT24C02讀寫實驗
（42）PWM轉換實驗
（43）串并轉換實驗（74LS164）
（44）并串轉換實驗（74LS165）
（45）電子音樂實驗
88實驗部份
軟件實驗：
（1）二進制多位加法實驗
（2）二進制轉換為BCD碼實驗
（3）BCD碼轉換為二進制碼
(4）十進制數的BCD碼相減運算
（5）內存清零實驗
（6）數碼顯示實驗
（7）求*大數和*小數
（8）數據塊傳送實驗
（9）分支程序設計。
硬件實驗：
（1）A/D轉換實驗
（2）D/A轉換實驗（一）
（3）D/A轉換實驗（二）
（4）8255A并行口實驗（一）
（5）8255A并行口實驗（二）
（6）定時器/計數器實驗
（7）8259單級中斷控制器實驗
（8）串行口發送實驗（雙機通訊）
（9）串行口接收實驗（雙機通訊）
（10）小直流電機調速實驗；
（11）步進電機控制
（12）繼電器控制
（13）存貯器讀寫實驗
（14）電子琴實驗
（15）簡單I/O口擴展實驗
（16）8251可編程通訊接口和PC機通訊
（17）16*16 LED點陣顯示實驗
（18）128*64 LCD液晶顯示實驗
（19）8237 DMA傳送實驗
（20）8250可編程異步通訊接口實驗
（21）8279 鍵盤顯示實驗
（22）溫度控制實驗
（23）壓力測量實驗
*96部分實驗（CPU：80C196KB）
軟件實驗
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)數字區傳送子程序
(5)數據排序?qū)嶒?yàn)
(6)查找相同個數
(7)無符號雙字節快速乘法子程序
(8)多分支程序
硬件實驗
(1) P1口亮燈實驗
(2) P1口轉彎燈實驗
(3) P2.6口輸入，P1口輸出
(4) 工業順序控制
(5) 8255 A、B、C口輸出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通燈
(8) 簡單I/O擴展
(9) A/D轉換實驗
(10)D/A轉換實驗
(11)8279鍵盤顯示實驗
(12)通用打印機
(13)繼電器控制
(14)8253方波
(15)步進電機控制
*(三)數控式實驗演示模擬裝置可完成的控制類項目：（*產品，USB接口）
閉環控制:
（1） 機器人掃地雷、
（2） 刀庫捷徑選擇、
（3） 四層電梯、
（4） 四級傳送帶、
（5） 郵件分揀、
（6） 水塔水位控制、
（7） 交流電機Y/△起動
開環控制:
（8） 交通信號燈、
（9） 步進電機、
（10） 舞臺燈
（11） LED顯示、
（12） 液體混合裝置、
（13） 八通道邏輯分析、
（14） 溫度壓力、
（15） 連線自檢。
注：實驗項目前打*星號為選配擴展卡實驗。
配置清單：
標配：
598K主機1臺
3000型仿真器1臺
3000型仿真器1臺
51卡1抉
IC卡1塊
實驗連線30支
電源線1支
紅外遙控器 1個
指導手冊3本
說明書1套
系統調試軟件及實驗程序全套
保修卡合格證全套

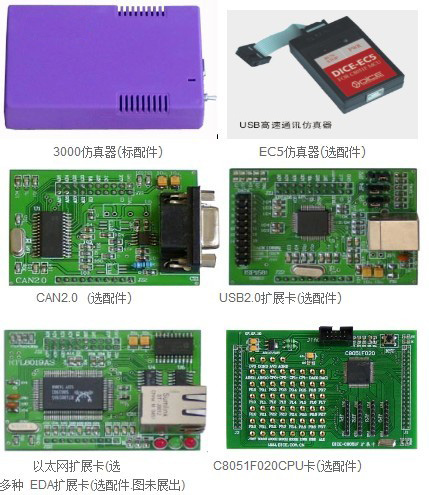

選配件:
*96CPU卡
*C8051擴展卡和EC5仿真器
*CAN2.0卡
*USB2.0卡
*10M以太網卡
*EDA擴展卡
*RAM擴展卡
注:帶"*"號屬選配件
