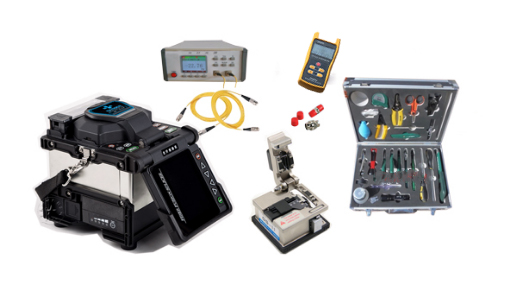

LG-GXT09型 光纖端面處理、耦合及熔接實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
光纖通信作為一門新興技術，它具有容量大、中繼距離長、保密性好、不受電磁干擾和節省銅材等優點。近年來發展速度快，已被廣泛應用到軍事通信、民用通信等各種領域，是世界新技術革命的重要標志和未來信息社會中各種信息的主要傳送工具。為此公司研制出LG-GXT09型實驗系統，讓學生了解和認識光纖技術，是學校金工實習（工程實習）與工程檢測的不二之選。
二、教學目的
1、熟悉掌握光纖接續基本過程；
2、掌握光纖端面的處理技術；
3、掌握在手動和自定義模式下，熔接參數對溶解性的影響；
4、掌握光纖之間的耦合、調試技術、了解光纖橫向與縱向偏差對光纖耦合損耗的影響；
5、掌握光纖熔接的基本技術；
三、主要技術參數
1、光功率計：波長范圍：800～1700，輸入接口：FC型，工作波長：850、980、1300、1310、1490、1550，測量范圍：-70～ +6dBm(0.1nW～7mW)；
2、光纖熔接機適用光纖：SM(單模),MM(多模),DS(色散位移)光纖, NZDS (非零色散位移，即G.655光纖)，BIF/UBIF（G.657）；光纖切割長度：8-16mm, 被覆光纖直徑250µm，16mm，被覆光纖直徑250µm-1000µm；平均接續損耗：0.02dB(SM)、0.01dB(MM)、0.04dB(DS)、0.04dB(NZDS)；顯示：高性能5.6英寸彩色LCD顯示屏，提供清晰的數字圖像顯示；電極壽命：2500次；鋰電池容量：典型熔接250次，充電時間3小時，可在充電時使用；電源：交流適配器輸入電壓100-240V 50/60Hz，輸出電壓：DC13.5V /5A，直流輸入電壓11.1v (內置鋰電池8800mAh)；
3、光源：650/1310/1550±20nm，輸出功率：>－3dBm。
四、實驗內容
1、剝纖、清潔、切纖及光纖接續實訓操作實驗；
2、熔接機原理及使用實訓操作實驗；
3、光纖耦合技術基本操作實驗；
4、基于剪斷法的熔接損耗測量實驗；
5、手動模式下，光纖熔接實訓實驗；
6、自定義模式下，光纖熔接實訓實驗；
