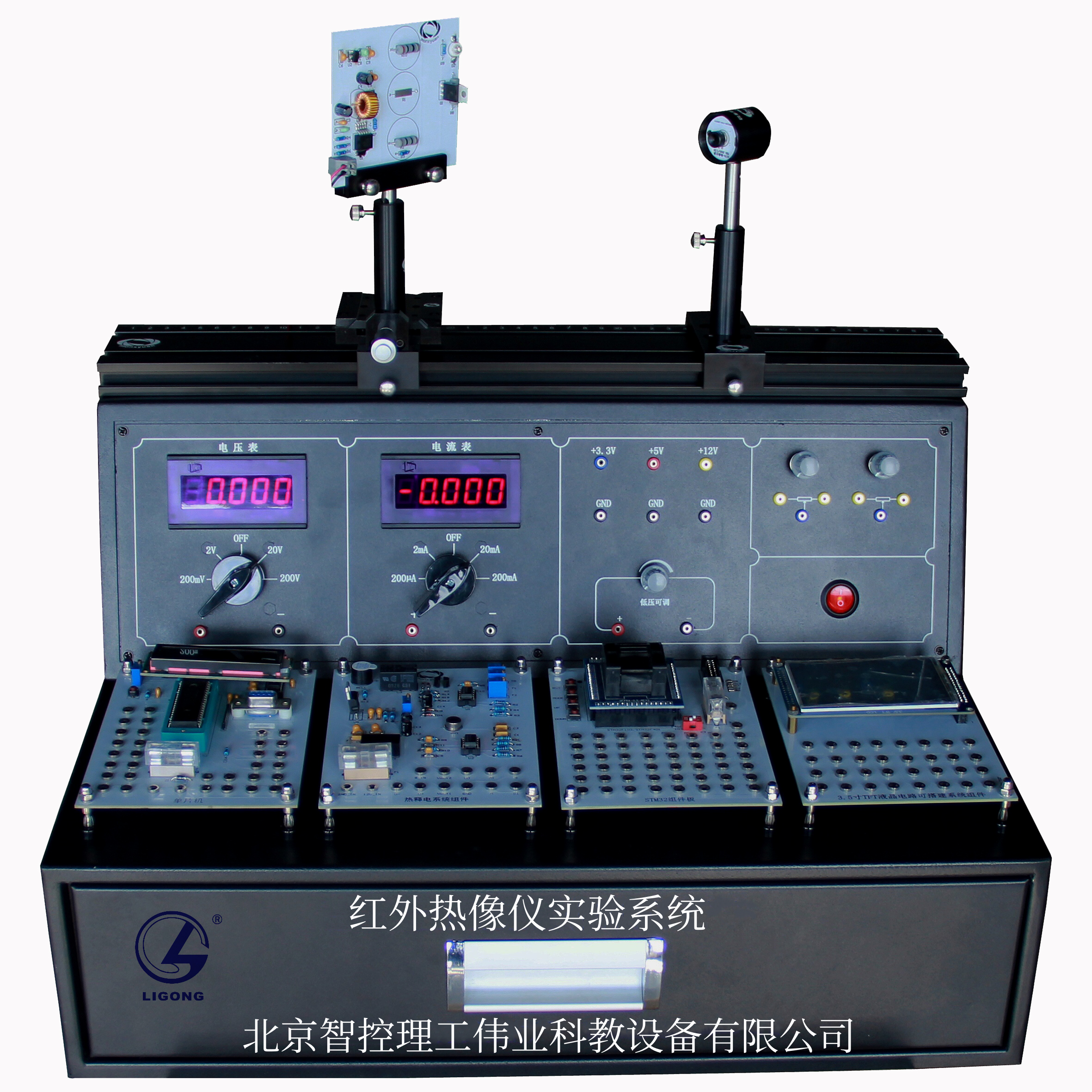

LG-HWY01型 紅外熱像儀實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、主要技術參數
1. 紅外熱像儀傳感器:I2C接口通信；像素:16×12,55度視場角；供電電壓2.9V ~3.6V；測試溫度-本地-40°~85°，遠程-40°~300°；工作溫度-40°~85°；
2. STM32單片機：ARM系列M4內核MCU+FPU,32位處理器；256KBflash，64KB SRAM；
工作電壓1.7V~3.6V；封裝LQFP64；外部時鐘支持4~26MHZ,內部帶16MHZ時鐘；
3. 3.3V穩壓芯片：輸入電壓4.75~15V；輸出電壓3.3V；壓降1.1V@1A；最大輸出電流1A；穩壓精度3%；工作結溫范圍-40~125°；
4. 熱釋電紅外傳感器：靈敏元面積2.0×1.0mm2；輸出信號>2.5V；平衡度<20%；工作電壓2.2-15V；工作電流8.5-24uA；保存溫度-35℃- +80℃；視場139°×126°；
5. 紅外體溫傳感器：紅外溫度傳感器；量程0-50°；波長8-14µm；精度1%；信號輸出：5V；
6. 集成運算放大器：輸入偏置電流30pA；輸入失調電流3pA；輸入阻抗Ω；輸入噪音0.01pA/；共模抑制比100dB；DC電壓放大倍數106dB；
7. 顯示屏：3.5寸TFT帶觸摸液晶屏/9486：320X480點陣；模塊驅動芯片采用ILI9486，全視角面板，底板上帶有觸摸控制芯片和SD卡座；3.3V供電；
二、實驗內容
1. 紅外熱釋電特性實驗；
2. 紅外熱釋電報警實驗；
3. 紅外體溫計設計實驗；
4. 紅外熱像儀各像素點數據顯示實驗；
5. 紅外熱像儀成像實驗；
6. 紅外熱像儀下不同輻射物成像研究實驗；
7. 紅外熱像儀探測距離研究實驗；
8. 紅外熱像儀下物體冷卻規律研究實驗；
