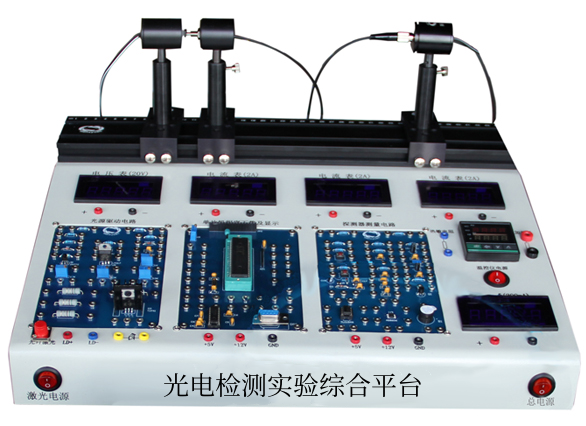

LG-JCTⅡ型 光電檢測實驗綜合平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
LG-JCTⅡ型 光電檢測實驗綜合平臺由各類光電傳感器件和各類光纖傳感器件可搭建設計組件構成，學生根據原理圖在主機及各類可搭建設計組件上，自己動手搭建完成各類應用檢測系統設計，是真正培養學生動腦、動手和設計能力的利器，在學生已經熟悉光電傳感器件和光纖傳感器件的原理及特性之后，學生更需要掌握光電傳感器件和光纖傳感器件的具體應用，從而能夠設計出產品。這樣大大的提高了學生動腦、動手能力及創新意識。
儀器外形尺寸：500mmX360mmX100mm
二、教學目的
1. 掌握光電器件和光纖傳感器件的基本原理
2. 了解各類光電器件和光纖傳感器件的基本應用
3. 學習掌握實驗系統的設計原理
4. 培養學生動腦、動手能力及創新意識
三、技術參數
1. 穩壓電源：±15V、±5V、0-5V可調、0-12V可調；
2. 顯示儀表：數字電壓表：精度四位半；量程20V,200V；數字電流表：精度四位半；量程200μA,200mA；數字照度計：自動更換量程；測量范圍0.1～1.999×10３x；光功率計：量程500μW；轉速計：LCD1602顯示；
3. 光敏電阻：暗電阻1.0MΩ，亮電阻8～20KΩ（10Lx），響應范圍0.4～0.7μm；
4. 硅光電池：開路電壓：0.3V；短路電流：8µA；暗電流：1nA；光譜響應范圍：550nm～750nm；峰值波長：650nm；
5. 光敏二極管：暗電流ID=±0.1uA，光電流IL=±80uA，光譜范圍400～1100nm，峰值響應880nm，最高工作電壓30V；
6. 光電耦合開關里程表、轉速計設計：反射式光電耦合器件：工作電流20mA，正向電壓：1.5V，轉速0-2400RPM；
7. 光纖位移測量設計：光源：650nm光纖激光器；光纖芯直徑：62.5µm，長度1m；液晶（型號1602）顯示光功率值，分辨率1mm；
8. 光纖溫度傳感：對射式光纖傳感跳線：纖芯直徑62.5µm，長度1m；PT100溫度傳感器：測溫范圍：-50℃～200℃；溫控儀：額定電壓180V～220V，50Hz；電源功耗<5W；量程0～400℃；準確度0.5；分辨率1℃；環境溫度0～50℃；相對濕度35%～85%；風扇：DC-12V直流風扇；液晶顯示光功率值；
9. 熱釋電報警器設計：熱釋電傳感器：靈敏元面積：2.0×1.0mm2，基片材料：硅，基片厚度：0.5mm，工作波長：5-15µm，工作電壓：2.2-15V，工作電流：8.5-24µA，平均透過率＞75%；報警指示：蜂鳴器；
10. 液晶LCD1602：?jiǎn)闻?6針接口；8位雙向數據總線；可與8位單片機或控制器直接相連；管腳高電平為+5V；可顯示2行；每行16個字符；
11. STC89C52
(1) 增強型6時鐘/機器周期，12時鐘/機器周期8051CPU；
(2) 工作電壓：5.5-3.4v(5v單片機)和3.8-2.0v(3v單片機)；
(3) 工作頻率范圍：0-40MHZ；
(4) 用戶應用程序空間:4K/8K/13K/16K/20K/32K/64K字節；
(5) 片上集成1280字節/512字節RAM；
(6) 通用I/O(32/366個)，復位后為：P1/P2/P3/P4是準雙向口上拉（普通8051傳統I/O口）P0口是開漏輸出，作為總線擴展時，不用加上拉電阻，作為I/O口用時，需加上拉電阻；
(7) ISP（在系統可編程）/IAP(在應用可編程)，無需專用編程器/仿真?？赏ㄟ^(guò)串口（P3.0/P3.1））直接下載用戶程序，8K程序3秒即可完成一片；
(8) EEPROMM功能；
(9) 共有3個16位定時器/計數器，其中定時器0還可以當成2個8位定時器使用；
(10) 外部中斷4路，下降沿中斷或低電平觸發中斷，POWER DOWN模式可由外部中斷低電平觸發中斷方式喚醒；
(11) 通用異步串行口還可以用定時軟件實現多個UART；
(12) 工作溫度范圍：0-75℃/-40-+85℃；
四、實驗內容
（1）原理特性實驗：
1. 光敏電阻特性參數及其測量；
2. 光敏電阻伏安特性實驗；
3. 光敏電阻的變換電路；
4. 光敏電阻時間響應特性；
5. 光電二極管光照靈敏度的測量；
6. 光電二極管伏安特性的測量；
7.光電二極管時間響應特性的測量；
8. 硅光電池在不同偏置狀態下的特性參數及其測量；
9. 測量硅光電池在反向偏置下的時間響應；
10. 光電耦合器電流傳輸比的測量；
11. 光電耦合器件伏安特性的測量；
12. 光電耦合器件時間相應的測量；
13. 熱釋電器件基本原理實驗；
14. 熱釋電器件光譜響應的測試實驗；
（2)應用設計實驗：
1. 光敏電阻光控開關系統設計
2. 光敏電阻光控?zé)粝到y(tǒng)設計
3. 熱釋電報警系統設計
4. 硅光電池光照度計系統設計
5. 簡易光功率計系統設計
6. 對射式、反射式光電耦合開關里程表系統設計
7. 對射式、反射式光電轉速計系統設計
8. 光纖位移測量系統設計
9. 光纖溫度測量系統設計
