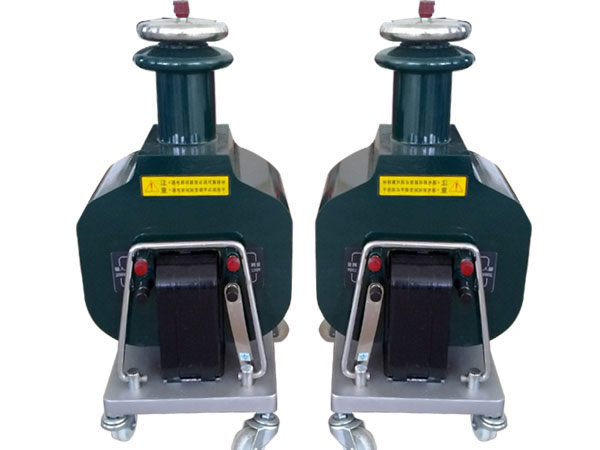

YDG系列 干式高壓試驗變壓器
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點
●YDG系列干式高電壓試驗變壓器主要用于對各種電氣設備、電氣元件、絕緣材料等進行絕緣強度試驗，考核產品絕緣水平、發生現試品的絕緣缺陷、衡量產品的絕緣材料承受內部和外部過電壓的能力。
●采用先進的絕緣材料和優質磁性合金材料，環氧真空澆注及CD型鐵芯的新工藝制造而成。
●和同類產品油浸式變壓器相比，具有防潮、耐塵、難燃、低損耗、低噪音的特性，提高了絕緣強度，能承受短路沖擊電流而不致?lián)p壞設備的能力。
●體積小、重量輕、造型美觀、性能穩定，現場實地操作試驗攜帶方便等優點
二、主要技術參數
|
型 號
|
規 格
|
輸入電壓（V）
|
輸出電壓（kV）
|
容量（kVA）
|
輸出電流（mA）
|
輸出直流電壓(KV)
|
*大外徑尺寸
|
重量
|
|
YDG-2/50
|
交 流
|
200
|
50
|
2
|
40
|
70
|
200×195×500
|
19
|
|
YDG-3/50
|
交 流
|
3
|
60
|
200×195×500
|
25
|
|||
|
YDG-5/50
|
交 流
|
5
|
100
|
200×195×500
|
32
|
|||
|
YDG-10/50
|
交 流
|
10
|
200
|
200×195×500
|
61
|
|||
|
YDG-20/50
|
交 流
|
20
|
400
|
200×195×500
|
80
|
|||
|
YDG（C）-3/50
|
交流串激
|
100
|
3
|
60
|
140
|
200×195×500
|
27
|
|
|
YDG（C）-6/50
|
交流串激
|
6
|
120
|
200×195×500
|
35
|
