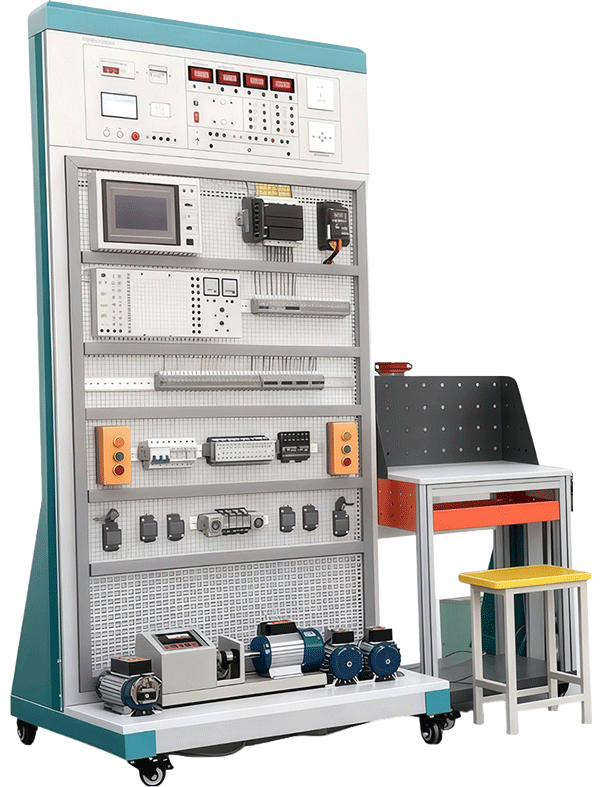

LGY-DQ08型 電氣及電機控制實訓考核裝置
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、概述
電氣及電機控制實訓考核裝置、機電一體化電氣控制綜合實訓平臺主要用于機電類、自動化類專業的教學實訓,可開展電氣控制電路設計、PLC編程與調試、電機控制、機電系統集成等實驗項目,幫助學習者掌握機電一體化系統的設計、安裝與調試技能。
電氣及電機控制實訓考核裝置、機電一體化電氣控制綜合實訓設備采用模塊化布局,各電氣元件與機械部件可靈活組合;裝置帶移動輪,便于教學場景中的布局調整;兼具電氣控制與機械傳動的實訓功能,能實現機電系統的綜合演練。
電氣及電機控制實訓考核裝置、機電一體化電氣控制綜合實訓臺包含集成多種電氣模塊(如儀表、PLC、觸摸屏、控制按鈕、接線端子等)的實訓掛板,電機及傳動機構,配套的實驗臺桌、座椅,以及用于安裝機械部件的多孔支架。

二、裝置特點
1.電氣控制線路元器件都裝在網孔板上,操作方便、更換便捷,便于擴展功能或開發新實訓,操作內容的選擇具有典型性和實用性;
2.操作臺只需三相四線的交流電源,即可投入使用;
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求;
4.裝置設有電壓型和電流性漏電保護器,能確保操作者的人生安全;
5.主要工控元器件都通過導線引到接插兩用接線端子上,學生接線時只需在端子上進行插線或接線,有利于保護元器件;
6.通過走線槽進行走線,進行工藝布線訓練。
三、技術性能
1.輸入電壓:三相四線(或三相五線)~380V±10% 50Hz
2.工作環境:溫度-10~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:<1.5KVA
4.重 量:100Kg
5.外形尺寸:框架:800×600×1900mm, 電腦桌:600×550×1100mm
6.漏電保護動作電流:≤30mA;漏電保護動作時間:≤0.1s。
四、裝置的基本配置及功能
(一) DW01電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構,鋼制質面板。為實驗提供交流電源、低壓直流電源及各種測試儀表等。具體功能如下:
1、交、直流電源
(1) 直流穩壓電源:24V/5A一路,+5V/0.5A一路,具有短路軟截止自動恢復保護功能。
(2) 交流電源:
①設有變壓器一組,變壓器原邊根據不同的接線可加220V,也可以加380V交流電源,合上開關后,變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓;
②控制屏設有單相三極220V電源插座及三相四極380V電源插座。
2、交、直流儀表
(1) 交流電壓表:數顯0~500V交流電壓表一只,精度0.5級。
(2) 交流電壓表:數顯0~5A交流電流表一只,精度0.5級。
(3) 直流電壓表:數顯0~200V直流電壓表一只,精度0.5級。
(4) 直流電流表:數顯0~2A直流電流表一只,精度0.5級。
3、整流二極管:IN5408四只
★4、實驗室智慧用電安全控制系統
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能;電源具有一鍵鎖定功能,處理故障時,防止漏電保護器合閘,造成觸電危險;電源具有故障鎖定功能,發生故障導致跳閘時,不能人為上電,只能通過遠程清除故障后,才能上電成功;能通過無線4G和有線以太網與手機APP和PC端云平臺通訊,沒有網絡的情況下,教室整套智能電源管理系統可離線獨立運行。
1)智能終端:智能電源管理系統以32位ARM為核心,提供Zigbee、CAN等多種通信模式,具備語音播報功能。能監控實驗室電源的故障類型和故障次數;學生通過刷卡方式請求開啟設備,PC端進行授權之后,設備可啟動使用,PC端可分時預約設備的啟動和停止!
2)手機APP:用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等;用電數據界面能智能查找近2年用電數據,設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。
3)PC端軟件:每個設備狀態信息顯示,具有多個子界面,具有故障分析,用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計;具有管理員信息修改與權限管理等功能??梢绘I開啟和關閉所有設備,可單獨控制每臺設備的開關。
4)視頻監控系統:配置攝像頭后臺實時視頻監控每個學生實訓狀況。
(三)實訓平臺
實訓平臺為鋁型材加網孔板結構,結構堅固,造型美觀大方。平臺底部可以放置實訓電機。
