電子學綜合實驗裝置

一、概述
電子學綜合實驗裝置是依據我國高校的“模擬電子技術”、“數字電子技術”、實驗教學大綱的要求，并考慮了各高等院校對該實驗教學設備的需求和建議而研發的新一代實驗裝置。
電子學綜合實驗裝置能滿足上述課程的全部實驗項目和課程設計的需要，完全符合實驗教學大綱的要求，同時能為開發高層次的數字系統實驗及教師、研究生和進行科學研究提供良好的實驗條件。
電子學綜合實驗裝置特別適用于現有院校“模電”、“數電”實驗室的更新改造；為職業技術學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

二、技術性能
1、輸入電源：?jiǎn)蜗嗳€220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：1550mm×730mm×1300mm
三、裝置的配備

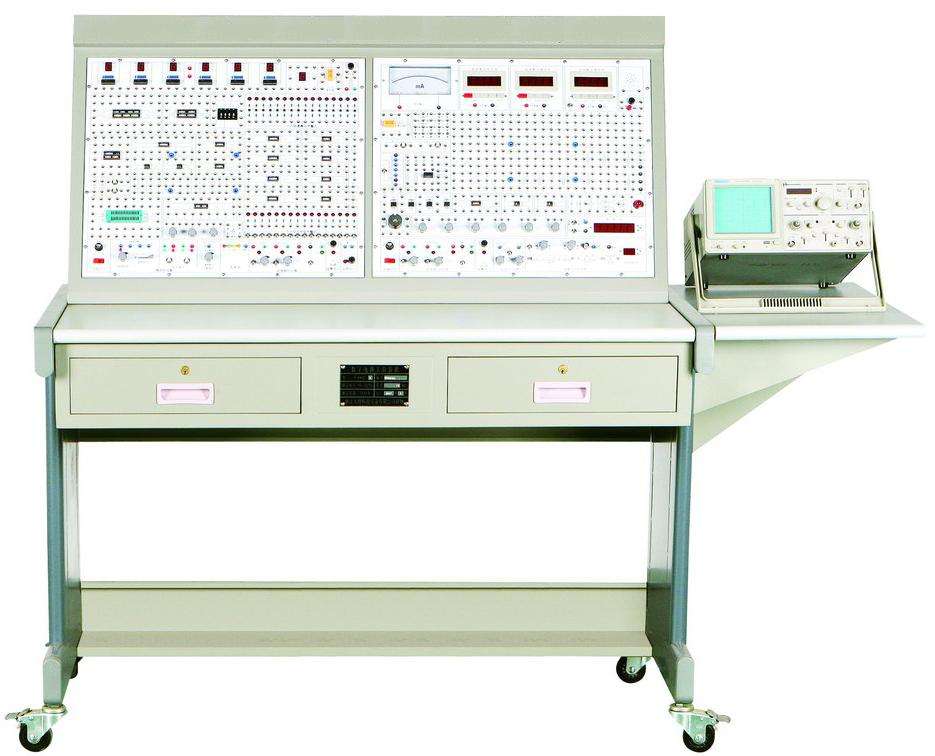

本裝置主要由實驗控制屏和實驗桌兩部分組成。設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
(一)實驗控制屏
主要由兩大部分組成，一部分為數電實驗功能板，另一部分為模電實驗功能板，主要功能組成如下：
A、數電實驗功能板：
1.   直流穩壓電源：±5V/1A兩路；0.0～18V/0.75A連續可調兩路〔通過適當?shù)倪B接，可得到0～±18V及0～36V連續可調電源〕，+5V電源還設有短路報警、指示功能，以上電源均有短路軟截止自動恢復保護功能。
2.   脈沖信號源：計數脈沖源0.5Hz～300kHz連續可調；輸出四路BCD碼基頻、二分頻、四分頻、八分頻，基頻輸出頻率分1Hz、1kHz、20kHz三檔粗調，每檔附近又可進行細調；正負各兩路輸出的單次脈沖源。
3.   提供五功能邏輯筆、LED發光二極管報警指示電路、共陰極數碼管一只、蜂鳴器報警指示、十六位開關電平輸出、十六位邏輯電平輸入指示、六位十六進制譯碼顯示器、撥碼盤、復位按鈕、揚聲器、音樂片及電位器等。
4.   還設有高可靠圓腳集成塊插座（40P 2只、28P 1只、24P 1只、20P 1只、16P 5只、14P 6只、8P 2只）及鍍銀長紫銅管等，供插各種集成塊及器件等。
5.   數電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，可選購數字EDA下載板。
B、模電實驗功能板：
1.   直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當?shù)倪B接，可得到0～±18V及0～36V連續可調電源），+5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。
2.   直流信號源：-5V～+5V連續可調兩路。
3.   交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能?？刂破磷笥覂蓚?cè)設有220V單相三芯插座若干個。
4.   函數信號發生器：本信號發生器是由單片集成函數信號發生器及外圍電路，數字電壓指示及功率放大電路等組合而成。其輸出頻率范圍為2Hz～2MHz，輸出幅度峰峰值為0～16VP-P?？奢敵稣也?、方波、三角波共三種波形，由琴鍵開關切換選擇，輸出頻率分七個頻段選擇，還設有三位LED數碼管顯示其輸出幅度(峰一峰值)。輸出衰減分0dB、20dB、40dB、60dB四檔，由兩個“衰減”按鍵選擇。
5.   六位數顯頻率計：本頻率計的測量范圍為1Hz至10MHz，有六位共陰極LED數碼管顯示。將頻率計處開關（內測/外測）置于“內測”，即可測量“函數信號發生器”本身的信號輸出頻率。將開關置于“外測”，則頻率計顯示由“輸入”插口輸入的被測信號的頻率。
6.   直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。
7.   直流數字毫安表：分2mA、20mA、200mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
8.   設有1mA/100Ω鏡面指針式精密直流毫安表、繼電器、揚聲器、蜂鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、二極管、集成穩壓塊、電容、三極管、按鈕及電位器等。
9.   模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路靈活組合相關的實驗。
10. 實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P 1只、14P 1只、8P 2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，確保接觸良好，實驗可靠。
11. 實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
(二)實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，用于安裝實驗控制屏和實驗工作臺，設有兩個抽屜。桌子右側設置了放置示波器用的可拆卸擱板一塊。
四、實驗內容
1、模擬電路實驗
(1) 常用電子儀器的使用(示波器原理及使用見實驗附錄)
(2) 晶體管共射極單管放大器
(3) 場效應管放大器
(4) 負反饋放大器
(5) 射極跟隨器
(6) 差動放大器
(7) 集成運算放大器指標測試
(8) 集成運算放大器的基本應用Ⅰ— 模擬運算電路
(9) 集成運算放大器的基本應用Ⅱ—信號處理(有源濾波器)
(10) 集成運算放大器的基本應用Ⅲ—信號處理(電壓比較器)
(11) 集成運算放大器的基本應用Ⅳ— 信號處理(波形發生器)
(12) RC正弦波振蕩器
(13) LC正弦波振蕩器
(14) 函數信號發生器的組裝與調試
(15) 壓控振蕩器
(16) 低頻功率放大器Ⅰ— OTL功率放大器
(17) 低頻功率放大器Ⅱ— 集成功率放大器
(18) 直流穩壓電源Ⅰ— 串聯型晶體管穩壓電源
(19) 直流穩壓電源Ⅱ— 集成穩壓器
(20) 晶閘管可控整流電路
(21) 應用實驗— 溫度監測及控制電路
(22) 綜合實驗— 萬用電表的設計與調試
(23) 在系統可編程模擬器件設計實驗（配Lattice模擬可編程器件ispPAC20下載板）
2、數字電路實驗

(1) 晶體管開關特性、限幅器與鉗位器

(2) TTL集成邏輯門的邏輯功能與參數測試

(3) CMOS集成邏輯門的邏輯功能與參數測試

(4) 集成邏輯電路的連接和驅動

(5) 組合邏輯電路的設計與測試

(6) 譯碼器及其應用

(7) 數據選擇器及其應用

(8) 觸發器及其應用

(9) 計數器及其應用

(10) 移位寄存器及其應用

(11) 脈沖分配器及其應用

(12) 使用門電路產生脈沖信號——自激多諧振蕩器

(13) 單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路

(14) 555時基電路及其應用

(15) D/A、A/D轉換器

(16) 智力競賽搶答裝置——綜合性實驗

(17) 電子秒表——綜合性實驗

(18) 三位半直流數字電壓表——綜合性實驗

(19) 數字頻率計——綜合性實驗

(20) 拔河游戲機——趣味性、綜合性實驗

(21) 隨機存取存儲器2114A及其應用——綜合性實驗

(22) 在系統可編程數字器件設計實驗（配Lattice數字可編程器件ispLSI1016下載板）
