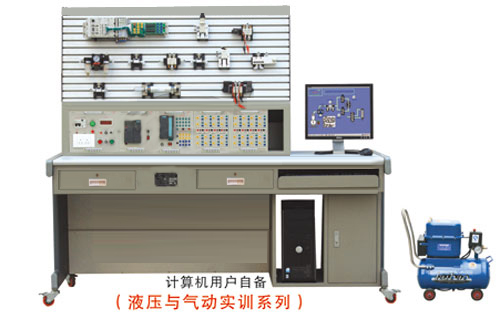

工業網絡電氣氣動綜合實訓裝置（總線型）
一、產品概述
工業網絡電氣氣動綜合實訓裝置（總線型）采用組合模塊式結構，電氣控制及氣動回路可由學生自己組合、搭建。充分鍛煉學生的動手能力及創新能力?？刂品绞街饕欣^電器及按鈕等組成的電—氣控制、可編程控制器I/O接口的點對點控制、基于工業網絡現場總線技術對現場設備進行控制。能夠開設氣動基礎、氣動回路設計、PLC控制技術、Profibus－DP總線控制技術等實訓。適合各職業院校相關專業《氣動技術》、《液壓與氣動技術》、《可編程控制器原理及應用》、《現代總線技術及應用教程》等課程的實訓教學。
二、配置及技術性能
（一）實訓工作臺
工作電源：?jiǎn)蜗嗳€～220V±10% 50Hz
直流電源：DC24V，3A
空氣壓縮機：工作電源AC220V±10% 50Hz，輸入功率0.68kW，公稱容積24L，額定流量：116L/min，額定輸出氣壓1MPa
（二）PLC控制模塊
CPU單元：采用西門子CPU315-2DP，具有中、大規模的程序存儲容量和數據結構，對二進制和浮點數運算具有較高的處理能力，具有PROFIBUS DP主站/從站接口，可建立分布式I/O結構。
I/O分布式模塊：采用西門子IM153-I接口模塊帶數字量輸入輸出模塊SM323，具有PROFIBUS DP從站接口、16路輸入16路輸出，各接口皆引到面板上。
（三）控制按鈕模塊、繼電器模塊、時間繼電器模塊
各種按鈕、繼電器、時間繼電器的接頭均接到面板上，進行實訓時方便插拔連接，并可擴展互換。繼電器共有4組，每組四個單元，每單元復合一常開一常閉，以滿足不同的實訓要求；時間繼電器分為2組，每組二個單元，分為延時斷開和延時閉合。按鈕分為12組，6組帶燈點動按鈕，6組帶燈自鎖按鈕，每組復合一常開一常閉。
（四）氣動元件
常規氣動元件
采用實際工業氣動元件，可靠耐用，貼近工業現場,各氣動閥均裝有過渡底板，可便捷布局在鋁合金型材操作臺面上
閥島
配備E+NU 32P-SGL-R-MA-MJHG-50E-F13GEQSYJ-D-E+NU閥島：電源：DC 24V；CPX I/O：CPX-8DE-8DA（8路輸入8路輸出）；地址設置開關；自診斷開關；系統運行、故障指示；帶PROFIBUS DP總線接口。
（五）配置清單
五、實訓項目
（一）氣動基礎實訓
常見氣動元件工作原理
各種電磁控制閥工作原理及應用
電氣控制元件工作原理
傳感器的工作原理及應用
閥島的基本結構及工作原理
（二）氣動基本回路及設計
氣動回路基本組成
壓力、位置檢測及控制
氣馬達、氣爪控制
循環運行控制回路設計
互鎖回路、安全保護回路設計
氣動邏輯回路設計及保護
電-氣接口及控制回路設計
（三）S7-300 PLC編程以及硬件組態設置
（四）基于Profibus DP總線的電氣氣動系統應用及組態控制應用
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
工業網絡電氣氣動綜合實訓裝置（總線型）采用組合模塊式結構，電氣控制及氣動回路可由學生自己組合、搭建。充分鍛煉學生的動手能力及創新能力?？刂品绞街饕欣^電器及按鈕等組成的電—氣控制、可編程控制器I/O接口的點對點控制、基于工業網絡現場總線技術對現場設備進行控制。能夠開設氣動基礎、氣動回路設計、PLC控制技術、Profibus－DP總線控制技術等實訓。適合各職業院校相關專業《氣動技術》、《液壓與氣動技術》、《可編程控制器原理及應用》、《現代總線技術及應用教程》等課程的實訓教學。
二、配置及技術性能
（一）實訓工作臺
工作電源：?jiǎn)蜗嗳€～220V±10% 50Hz
直流電源：DC24V，3A
空氣壓縮機：工作電源AC220V±10% 50Hz，輸入功率0.68kW，公稱容積24L，額定流量：116L/min，額定輸出氣壓1MPa
（二）PLC控制模塊
CPU單元：采用西門子CPU315-2DP，具有中、大規模的程序存儲容量和數據結構，對二進制和浮點數運算具有較高的處理能力，具有PROFIBUS DP主站/從站接口，可建立分布式I/O結構。
I/O分布式模塊：采用西門子IM153-I接口模塊帶數字量輸入輸出模塊SM323，具有PROFIBUS DP從站接口、16路輸入16路輸出，各接口皆引到面板上。
（三）控制按鈕模塊、繼電器模塊、時間繼電器模塊
各種按鈕、繼電器、時間繼電器的接頭均接到面板上，進行實訓時方便插拔連接，并可擴展互換。繼電器共有4組，每組四個單元，每單元復合一常開一常閉，以滿足不同的實訓要求；時間繼電器分為2組，每組二個單元，分為延時斷開和延時閉合。按鈕分為12組，6組帶燈點動按鈕，6組帶燈自鎖按鈕，每組復合一常開一常閉。
（四）氣動元件
常規氣動元件
采用實際工業氣動元件，可靠耐用，貼近工業現場,各氣動閥均裝有過渡底板，可便捷布局在鋁合金型材操作臺面上
閥島
配備E+NU 32P-SGL-R-MA-MJHG-50E-F13GEQSYJ-D-E+NU閥島：電源：DC 24V；CPX I/O：CPX-8DE-8DA（8路輸入8路輸出）；地址設置開關；自診斷開關；系統運行、故障指示；帶PROFIBUS DP總線接口。
（五）配置清單
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 電源模塊 | 1件 | |||
| 繼電器模塊 | 4組直流繼電器接口 | 1件 | ||
| 時間繼電器模塊 | 2組直流時間繼電器接口 | 1件 | ||
| PLC主機模塊 | CPU315-2DP | 1件 | 西門子 | |
| 分布式I/O模塊 | IM153－I帶擴展模塊 | 1件 | 西門子 | |
| 控制按鈕模塊 | 12組帶燈控制按鈕接口 | 1件 | ||
| 電控行程開關 | 2個 | |||
| 接近開關 | 2個 | |||
| 磁性開關 | 6個 | |||
| 氣泵 | 1臺 | |||
| 軟件 | PLC編程軟件等 | 1套 | ||
| 下載線 | PC/MPI | 1套 | ||
| 單電控二位三通閥 | 3V210-08NC/DC24V | 1個 | 亞德客 | |
| 3V210-08NO/DC24V | 1個 | 亞德客 | ||
| 單電控二位五通閥 | 4V210-08/DC24V | 1個 | 亞德客 | |
| 雙電控二位五通閥 | 4V220-08/DC24V | 1個 | 亞德客 | |
| 單氣控二位三通閥 | 3A210-08NC | 1個 | 亞德客 | |
| 3A210-08NO | 1個 | 亞德客 | ||
| 單氣控二位五通閥 | 4A210-08 | 1個 | 亞德客 | |
| 雙氣控二位五通閥 | 4A220-08 | 1個 | 亞德客 | |
| 手旋閥 | S3HS-08-B | 2個 | 亞德客 | |
| 滾輪杠桿式機械閥 | S3R-08 | 2個 | 亞德客 | |
| 調壓閥 | SR200-08 | 2個 | 亞德客 | |
| 單向節流閥 | ASC200-08 | 2個 | 亞德客 | |
| 氣動三聯件 | AC2000 | 1個 | 亞德客 | |
| 雙作用氣缸 | MAL-CA-32×125-S-LB | 1個 | 亞德客 | |
| 單作用氣缸 | MSAL-CA-32×50-LB | 1個 | 亞德客 | |
| 綁帶 | BL32 | 2個 | 亞德客 | |
| 感應開關 | CS1-U | 2個 | 亞德客 | |
| 銅消聲器 | BSL-01 | 6個 | ||
| 管塞 | APP6 | 2個 | ||
| 減徑直通 | APG8-6 | 1個 | ||
| APG10-8 | 1個 | |||
| 氣管 | PU0640 | 20米 | ||
| 擺動氣缸 | CDRQ2BS20-180C-A93 | 1個 | ||
| 氣爪 | MHC2-20D-Y59B | 1個 | ||
| 閥島 | E+NU 32P-SGL-R-MA-MJHG-50E-F13GEQSYJ-D-E+NU | 1個 | 費斯托 | |
| 總線 | 1根 |
（一）氣動基礎實訓
常見氣動元件工作原理
各種電磁控制閥工作原理及應用
電氣控制元件工作原理
傳感器的工作原理及應用
閥島的基本結構及工作原理
（二）氣動基本回路及設計
氣動回路基本組成
壓力、位置檢測及控制
氣馬達、氣爪控制
循環運行控制回路設計
互鎖回路、安全保護回路設計
氣動邏輯回路設計及保護
電-氣接口及控制回路設計
（三）S7-300 PLC編程以及硬件組態設置
（四）基于Profibus DP總線的電氣氣動系統應用及組態控制應用
