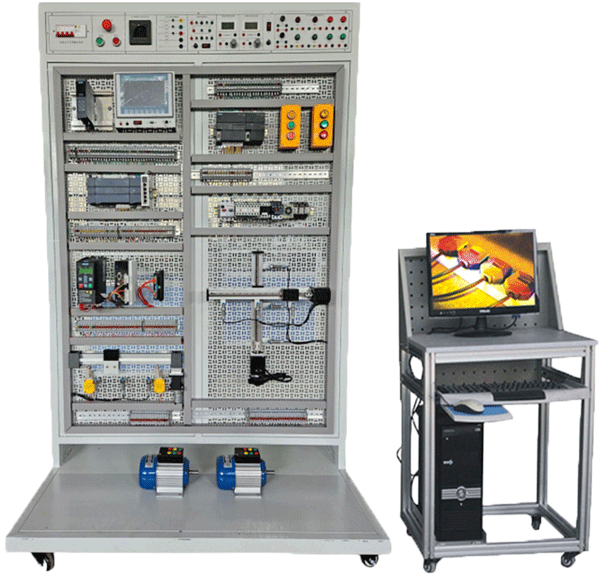

LGY-DZ08型 電工綜合實訓考核設備
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
電工綜合實訓考核設備是針對本學校機電一體化技術、機電設備安裝于維修、電氣自動化、電機電器等電工類專業的實訓教學、工業自動化綜合實訓室、可編程控制器（PLC）實驗室、電子技術實驗室、電路原理實訓室、電力拖動實訓室、變頻器實驗室、機床故障檢修實驗室等，能夠承擔學校中職、大專層次電學專業學生的實訓教學任務，培養學生使用實驗設備的能力和運用實驗方法研究的初步能力，從而更好的拓展學生的知識面，發揮他們的創新能力，為學生提供一個綜合電工實訓環境，使學生對學過的專業和基礎知識，在這里得到全面的認識與鞏固，提高學生動手能力和設計能力。
電工綜合實訓考核設備是根據《中華人民共和國教育行業標準--電工電子類實訓基地儀器設備配備標準》，教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》、《變頻調速技術》、《現場總線控制技術》課程的教學與技能實訓。電工綜合實訓考核裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所各工種PLC實操、技能鑒定考核。
二、裝置特點
1、采用積木組合式結構，含開關量、模擬量、變頻調速、觸摸彩屏、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。
2、項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
3、采用西門子S71200 系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
4、采用西門子G120C變頻器，功能廣泛，動態響應高，驅動性能高。
5、采用工業及7寸觸摸屏，兼容性強，畫面編輯功能強，圖庫豐富，滿足日常教學需求和工業控制要求。
6、多種通信方式：通過以太網總線，將實訓裝置（從站）PLC和主站PLC進行以太網主從通信。PLC與觸摸屏實現S7通信，觸摸屏畫面可實時監控PLC系統運行狀態和控制PLC系統。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、提供直流DC24V、12V、5V電源輸出，交流AC380V輸出、AC220V輸出
3、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
4、裝置容量：＜1.5KVA
5、重 量：＜110Kg
6、外形尺寸：W800*D700*H1830mm
7、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
