LGLY-ZN03型智能樓宇實訓室
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、配置說明
智能樓宇工程技術實訓室，是以“教、學、做” 為一體的教學的理念，根據智能建筑特點融入物聯網和最新的AI技術所設計的，集技能實訓與工程實踐的一體的職業技能訓練平臺，同時滿足智能樓宇管理員技能等級認定考核要求?？赏瓿芍悄軜怯罹C合布線、網絡調試、安防應用、消防聯動、樓宇設備監控等設備的安裝、連接和調試。實訓室的設備配件嚴格選用行業通用性較高的品牌產品，以實際智能樓宇工程項目安裝項目任務進行實訓課程設置，實現安裝、調試、檢測及維修等常見智能安防相關技能實訓和工程項目安裝實踐教學，使學生從中獲得有效的項目工作經驗和技能積累。

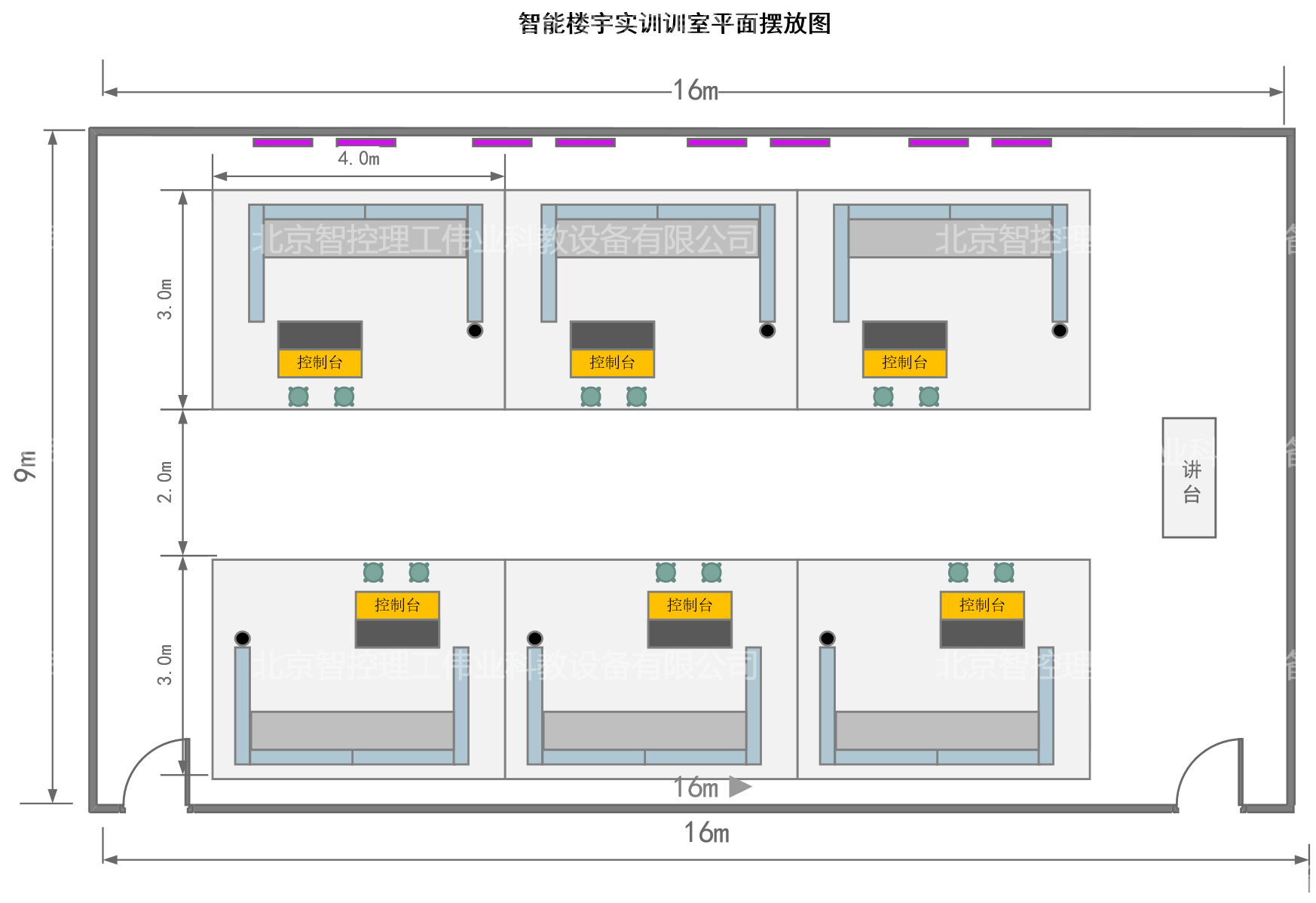

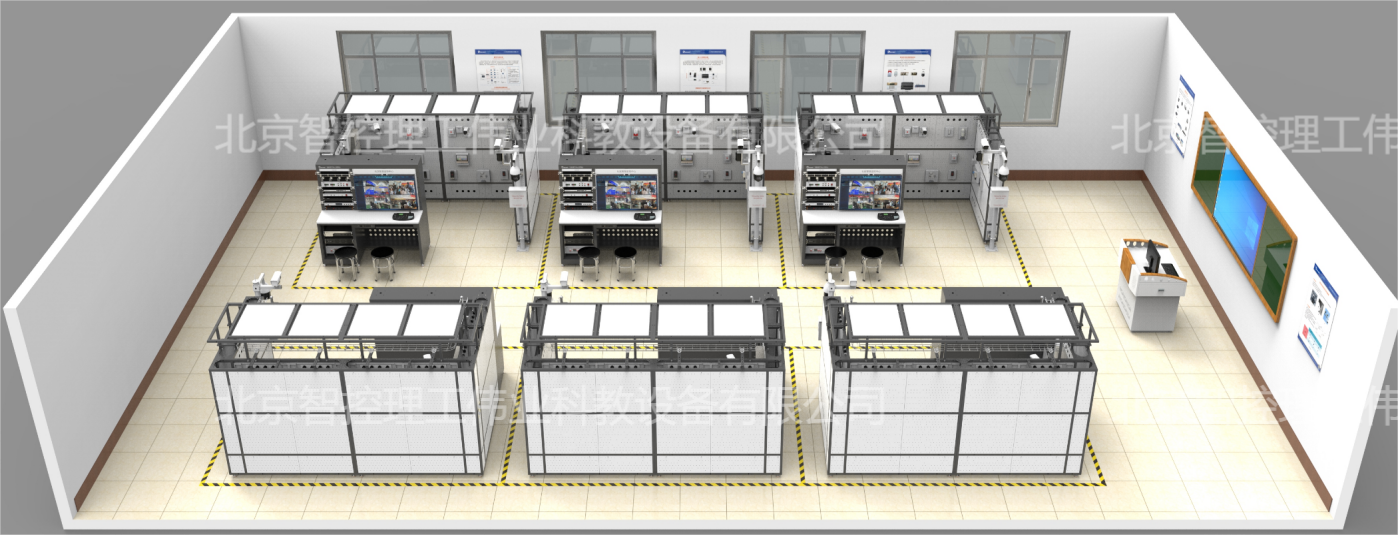

二、實訓室布局圖（僅參考）

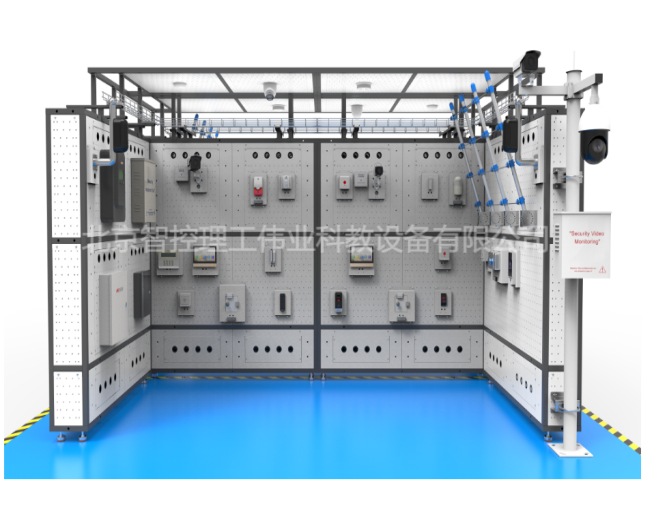

三、智能樓宇工程實訓裝置
規格：長3200mm寬1600mm高2000mm額定功率1500W；重量300KG。
結構：
1、全鋼墻體結構，模塊化設計，墻體框架與面板采用M6螺絲固定，每塊面板固定螺絲兩顆，避免螺絲過多影響實訓。墻體模塊面板設有萬能安裝孔，內嵌高密度復合材料，可以滿足智能樓宇、網絡安防和綜合布線等設備、線槽線管的安裝。
2、設備為模塊化安裝，即設備具有安裝底座，同時把設備的尾線連接在接線端子上，在實訓時只需在接線端子上接線即可安裝快速，復位簡單。安裝底座可隨意在墻體不同位置固定，靈活性高。
配置：
1、U型多功能墻體裝置1套：由4面墻體及頂棚組成模擬一棟三層建筑物，可以滿足4-6位學生實訓操作；
2、網格橋架1套：在墻體頂部托架式安裝，為樓宇鏈路實訓提供路由環境。
3、機柜安裝架模塊1個：模塊長700mm×高600mm，是用于安裝掛墻機柜的加強面板組件，內側設計有加強筋結構，可側掛標準6-12U掛墻機柜，垂直抗扭承重35KG以上，面板內置暗裝進線孔4個，內嵌了220V國標電源接口，可供機柜設備取電；
4、配套19英寸實訓組件8個：包括有“8U實訓孔板模塊”、4U實訓孔板模塊”、“4U工作區模塊”或“4U出線孔模塊”等實訓組件，用于組成本裝置特色的標準模塊化實訓區域設計
5、弱電配電箱1套：可以實時測當前電原電流電流使用情況，提供6路12V集中供電，每路具有指示燈顯示其狀態，在每面墻內嵌有電源接線排座，為樓宇設備提供DC12V電源供電；
實訓項目
1、樓宇設備安裝及接線實訓；
2、綜合布線鏈路鋪設及端接實訓。

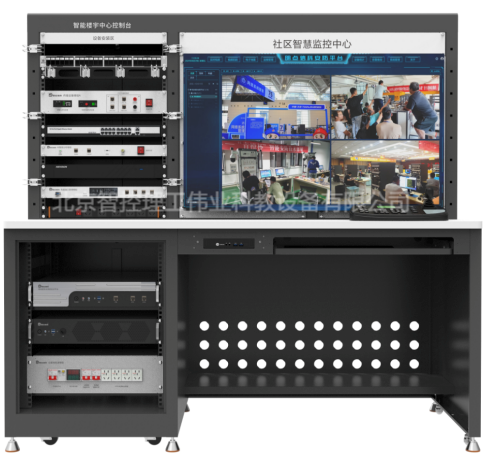

四、智能樓宇中心控制臺
規格：長1140mm*寬760mm*高1650mm，額定功率800W；重量100KG
結構：
全鋼臺體結構，模塊化設計，分上下體設計，上體分為設備安裝機架和終端設備機架模組機架，下體為儲物柜和鍵盤抽屜等，上體采用國際標準19英寸陣列設計，擁有2個18U高度的開放式機架，用于安裝19英寸標準實訓模組；機架中間帶有D型理線環設計。同時內嵌有開放式網格橋架，方便與外面信號線路接入管理。
配置：
1、總配電管理模組1套：標準19英寸設計，3U大小，設置有總電源漏電開關、總電源電流電壓表、開關斷路器、導軌式五孔插座和卡扣式五孔插座等，支持功率2500-3000W，帶漏電保護功能，保障實訓過程中的用電安全。
2、傳輸設備實訓模組1套，標準19英寸寬度2U大小，內嵌有光電發器1個,支持銅纜千兆速率，采用單模雙芯光纖進行長距離傳輸，光纖接口為SC接口；視頻光端機1個,支持1路模擬視頻信號和1路數據信號傳輸，采用單模單芯光纖進行長距離傳輸，光纖接口為FC接口；支持千兆POE電源輸出1路，滿足IEEE802.3af/at標準，最大輸出30W；標準POE分離器接口一組，支持150傳輸,支持IEEE802.3af/at標準(15W ),電源輸入：44-57V，輸出：DC12V2A。滿足視頻監控系統網絡信號及模擬信號長距離傳輸及POE電源供電。
3、微型工控主機模組1套：微型工控主機模組，規格為長 175mmX 寬 175mmX 高35mm，該模組為 HP 高度集成設計的 X86 架構微型系統，帶有2個 DP1.4 顯示接口，支持 4K 分辨率安防畫面顯示，正面帶有 USB3.0 數據交互接口。
4、可伸縮顯示模組1套：含1080P高清顯示器，標準機架式 19 英寸設計，內置伸縮顯示器支架，可任意調整顯示器角度及位置，支持 VGA、HDMI 接口。
5、電腦端口管理理模組1套：19英寸1U設計，內置KVM 切換器具有4組KVM切換按鈕和4個電腦網絡延伸口、前置USB接口，支持4組工作站、服務器的切換操作；
6、模塊化配線架空架1個；理線架1個(帶4個鍍鋅理線環)，背板帶過線孔；六類鏈路1套。
實訓項目：
智能樓宇中心控制臺為智能樓宇工程實訓裝置的控制管理中心，配套相應套件，可完成以下：
1、視頻監控設備地址配置、帳號密碼恢復，畫面信息配置；
2、多路視頻解碼上大屏顯示操作；
3、視頻AI配置，對不同場景的人員進行警報提示配；
4、出入口人員及時間添加配置；
5、出入口人員權限及門狀態控制；
6、防盜與報警探測器參數配置；
7、不同防區設防控制；
8、系統之間聯動配置；
9、樓宇設備控制及聯動配置。
五、網絡設備實訓套件
描述：網絡設備實訓套件精選用行業通用性高的設備，配備不同功能的交換機，可完成網絡ip地址配置、Vlan劃分，高級路由配置，端口安全配置等，配套有相應的實訓項目操作流程和實訓視頻。
配置：
1、三層交換設備1臺：千兆以太網交換機，應用層級：三層；傳輸速率：10/100/1000Mbps；交換方式：存儲-轉發；背板帶寬：336Gbps/3.36Tbps；包轉發率：51/126Mpps；端口結構：非模塊化；端口數量：28個；端口描述：24個10/100/1000Base-T以太網端口，4個千兆SFP；功能要求：支持Guest VLAN、Voice VLAN，支持GVRP協議，支持MUX VLAN功能，支持基于MAC/協議/IP子網/策略/端口的VLAN，QOS：支持對端口速率限制等；
2、二層交換機設備1臺：19英寸，24個10/100/1000Base-T以太網端口，4個千兆SFP，具有一鍵恢復出廠設置，維護方便；
3、千兆企業級高速路由設備1臺，雙核處理器、支持上網行為管理，固定交換機端口，4個千兆口支持切換WAN口，支持DHCP、NAT、子接口管理等功能。
4、24口千兆POE交換機1臺；支持千兆POE電源輸出，滿足IEEE802.3af/at標準，最大輸出260W；滿足視頻監控系統網絡信號及POE電源供電，是安防系統是不可或少的設備。
六、火災報警及消防聯動套件
描述：消防套件涵蓋多種火災警情探測設備，具有自動觸發報警和主動觸發設備，動作設備具有風機和模擬水泵等類型，可進行設備聯動實訓、測試。所有設備信號接口均采用４MM香蕉接座和接線端子進行連接，可快速完成設備的連接。每個種設備絲印有設備名稱和接線端子名稱，實訓連接方便快速同時可安裝在標準機架或?qū)嵱?xùn)裝置；配套有相應的實訓項目操作流程和實訓視頻。
配置：
1、消防系統前端探測器實訓模組1套：標準19英寸8U大小，內嵌感溫探測器、感煙探測器、聲光報警器、消防栓按鈕、手報按鈕和輸入輸出模塊；
2、消防系統報警控制實訓模組1套：標準19英寸4U大小，內嵌火災顯示盤、短路隔離器及火災報警控制器等模塊和接口；
3、消防系統設備實訓模組：標準19英寸4U大小，內嵌繼電器、模擬風機、故障指示燈及電阻及二級管接線區等設備；。
4、配套材料1套：手持電子編碼器1臺，紅、黑、黃、藍香蕉接線共20條。
七、安全防范系統套件
描述：安防套件涵蓋入侵報警、門禁控制及樓宇對講等系統，采用統一平臺軟件管理配置，系統之間可進行聯動設置，所有設備信號接口均采用４MM香蕉接座和接線端子進行連接，可快速完成設備的連接。設備絲印有設備名稱和接線端子名稱，實訓連接方便快速同時可安裝在標準機架或?qū)嵱?xùn)裝置；配套有相應的實訓項目操作流程和實訓視頻。
配置：
1、安防設備安裝底座10個，采用冷扎鈑金加工噴涂而成，可安裝在“智能樓宇工程實訓裝置”墻體任意面板位置，安裝時采用有2顆自攻螺絲安裝，安全牢固。底座預設常用設備的安裝孔位，并采用工程接線端子固定設備的接線端子，具有清晰文字和顏色注明其功能和用途，可滿足報警主機、探測器、報警器及擴展模塊的安裝。
2、入侵報警系統管理模組1套：標準19英寸設計，4U高度，內嵌入侵控制器，支持防區探測器接入，采用TCP/IP的聯網方式，包含管理控制平臺。支持主機防拆，支持報警推送、遠程布撤防、消警、防區編程等功能：內嵌一體化LCD/LED鍵盤；支持8路防區輸入，1路報警輸出；支持報警聯動輸出，事件觸發輸出；支持1路受控警號（DC12V）輸出；支持劃分子系統（最多8個）；支持定時布撤防和觸發器時控輸出；支持6個獨立中心組，可靈活配置報警數據上傳策略、冗余備份策略；支持2組獨立的以太網接警中心；支持2組獨立的GPRS接警中心；支持2組獨立的電話接警中心；支持?jǐn)U展8個LCD/LED鍵盤；支持1個安裝員用戶、 1個主用戶、 15個操作用戶；支持16個遠程管理用戶， 6個遠程數據通道；支持250條CID報告緩存；支持8000條報警事件記錄、 2000條操作事件記錄， 1500條；用戶管理操作記錄，事件帶日期功能；支持蓄電池輔助供電，電壓實時監測，掉電保護；支持DC 14V主電源接口，主電源和蓄電池自動切換供電；支持1路DC14V/750mA輔電輸出，采用DC12V電源供電確保實訓用電安全，同時無需要復雜操作便可打開主機外殼，查看報警主機接口布局及調整繼電器常閉常開設置，同時支持繼電器聯動輸出設置，日常布防設置；支持多個子系統啟用及公共子系統應用和防區編程等功能。
3、入侵報警系統前端設備1套：內嵌入侵報警系統常用傳感器，支持紅外探測、溫度感應、開關量觸發、震動感應等常用的警報信號，包括有吸頂紅外探測器，震動探測器、緊急報警按鈕、聲光報器等設備
4、樓宇對講模組1套：標準19英寸寬度4U大小，內置網絡型室內分機，7寸彩色TFT觸摸屏分辨率1024*600，高性能嵌入式SOC處理器，支持POE供電、高清視頻實時監視、呼叫、對講，支持4路防區輸入并具有DC12V電源輸出，支持戶戶語音對講，支持實時查看權限范圍的公共攝像機圖像，支持自動應答與免打擾功能。
4、出入口控制系統門鎖實訓設備1套：具有3個模擬門，分別安裝有為靈性鎖、磁力鎖和電插鎖，每個門口模型可進行門開啟及關門與真實保持一至，并安裝有檢測門開啟狀態的門鎖開關，門鎖供電為DC12V，確保用電安全。門鎖類型為常開和常閉型兩種類型，并安裝有86型按鍵式和觸摸式出門按鈕，均為實際工程常用設備。
5、出入口控制系統識別設備1套：支持人臉識別、指紋識別、IC卡識別、密碼識別等功能，人臉識別主機為4.3 英寸LCD 液晶顯示屏，屏幕分辨率272×480，實時檢測并顯示最大人臉框。采用 200 萬廣角寬動態攝像頭和星光級圖像傳感器，支持POE供電，支持高清視頻實時對講，人臉識別、密碼及IC卡驗證及對講功能覆蓋了工程常用的出入口識別方式。。可進行識別設備的認知實訓，接線實訓，設備安裝實訓，設備調試實訓等。
6、出入口控制系統管理模組1套：標準19英寸設計，4U高度，內嵌門禁控制器，支持門鎖設備、識別設備、開門按鈕設備等接入，包含管理控制平臺。采用32 位高速處理器，性能強勁、速度快。支持 TCP/IP 網絡通信，網速自適應，通訊數據采用特殊加密處理，更安全，無泄密之憂。主機可支持長度為 20 位的卡號識別和存儲。主機可存儲1萬筆合法卡，5 萬筆刷卡記錄。系統支持 RTC 時鐘、手動校時、自動校時、遠程、NTP 校時功能主機支持首卡開門及首卡授權功能，超級卡、超級密碼開門、中心遠程開門功能，在線升級功能。主機具門未關妥報警功能、門被外力開啟報警功能、開門等待超時報警功能、脅迫卡和脅迫碼報警功能、非授權名單報警、非法卡超次刷卡報警功能。 主機韋根格式支持標準韋根協議及 HIK 私有韋根協議。主機支持普通卡/殘疾人卡/非授權名單卡/巡更卡/來賓卡/脅迫卡/超級卡等多種卡片類型。支持雙門控制，可接入485或韋根讀頭設備、開門按鈕和門鎖設備等接入，各接線信號采用4mm香蕉插座引出?？蛇M(jìn)行門禁管理設備認知實訓，接線實訓，設備安裝實訓，門禁管理平臺安裝及調試實訓，門禁管理平臺運維實訓等。
八、音視頻系統安裝套件
描述：音視頻系統套件涵蓋視頻監控、大屏顯示等系統，采用統一平臺軟件管理配置，系統之間可進行聯動設置，所有設備信號接口均采用４MM香蕉接座和接線端子進行連接，可快速完成設備的連接。設備絲印有設備名稱和接線端子名稱，實訓連接方便快速同時可安裝在標準機架或?qū)嵱?xùn)裝置；配套有相應的實訓項目操作流程和實訓視頻。
配置：
1、視頻監控系統安裝配件5個，采用冷扎鈑金加工噴涂而成，可安裝在“智能樓宇工程實訓裝置”墻體任意面板位置，安裝時采用有2顆自攻螺絲安裝，安全牢固。底座預設常用設備的安裝孔位，并采用工程接線端子固定設備的接線端子，具有清晰文字和顏色注明其功能和用途，包括有攝像機支架、監控箱、立桿、防水盒等配件，可滿足半球型、球型、槍型的攝像機的安裝。
2、視頻監控前端設備1套：POE攝像機1臺：清晰度：200萬像素；鏡頭焦距：4mm；支持POE供電（802.3af）或DC12V/6.5W ，內置1個麥克風，高清拾音支持背光補償，強光抑制，3D數字降噪，數字寬動態，支持開放型網絡視頻接口，ISAPI，SDK，GB28181協議，設備接口：1個RJ45 10 M/100 M自適應以太網口，DC12V供電口支持防反接保護，Ø5.5 mm圓口；網絡槍式攝像機1臺：400萬像素，具有1個10M/100M自適應網口，具有1對報警輸入輸出接口；1個內置麥克風，1個內置揚聲器，支持雙向語音對講。采用深度學習硬件及算法，提供精準的人車分類偵測，支持越界偵測，區域入侵偵測，進入?yún)^(qū)域偵測和離開區域偵測，支持電動變焦；網絡球型攝像機1臺：200萬像素4寸23倍紅外補光網絡高清智能球機持最大1920×1080@30fps高清畫面輸出，焦距4.8-110mm，紅外照射距離100m ，23倍光學，1個RJ45網口，自適應10M/100M網絡數據，1個電源接口DC12V。支持300個預置位，8條巡航掃描，4條花樣掃描。
3、視頻監控管理設備1套，包含硬盤錄像機1臺，可接駁符合ONVIF、RTSP標準及眾多主流廠商的網絡攝像機，支持 H.265、H.264 編碼前端自適應接入，支持 GB28181 協議。支持 IPC 集中管理，包括IPC參數配置、信息的導入/導出、語音對講和升級等功能。支持人臉檢索功能，可按事件、姓名檢索人臉，支持以臉?biāo)涯槪㈥P(guān)聯錄像回放；支持人臉簽到功能，支持導出簽到表或考勤表；支持人體檢索功能，可按屬性檢索人體圖片，支持以人搜人，并關聯錄像回放；支持客流量統計功能，可統計通道區域和時間段的客流量；支持熱度統計功能，可統計通道時間段不同區域的客流量大小。
4、網絡控制鍵盤1個，采用7英寸觸控式液晶屏，四維搖桿控制，支持網絡方式接入DVR、DVS、NVR、網絡攝像機、網絡球，支持模擬矩陣和模擬球。
5、視頻解碼器1個，支持HDMI/VGA/BNC三種視頻接口，支持H.265、H.264、MPEG4等多種編碼碼流解碼，解碼性能強勁，支持2路1200W或4路800W或16路1080P分辨率H.265/H.264碼流解碼。
九、建筑設備監控系統套件
描述：建筑設備監控系統涵蓋新風系統設備、給排水控制系統設備、照門調光控制系統設備等，采用統一平臺軟件管理配置，系統之間可進行聯動設置，所有設備信號接口均采用４MM香蕉接座和接線端子進行連接，可快速完成設備的連接。設備絲印有設備名稱和接線端子名稱，實訓連接方便快速同時可安裝在標準機架或?qū)嵱?xùn)裝置；配套有相應的實訓項目操作流程和實訓視頻。
配置：
1、、DDC控制管理模組1套：標準19英寸模組，內置DDC現場控制器，使用TP/FT-10與LonMark系統通訊。提供最多512組地址表記錄(ECS模式)，可減少綁定限制的影響。內置易懂的報警與排程功能。擁有趨勢紀錄及Email通知功能，并可以部署圖形化頁面供標準的網頁瀏覽器存取。具備本地控制功能，配有背光顯示器，可顯示設備與資料點信息。
2、給排水控制系統模組1套：
標準19英寸模組，8U高度；內嵌液位開關、高低液位繼電器、水泵控制繼電器、模擬水泵及控制線路1套，實訓模組表面印有給排水工作原理圖，可實時模擬水箱的高低液位狀態，給排水配電箱工作狀態及模擬水泵工作狀態等；模組內置信號源包括DIDO V等，涵蓋給排水系統控制所需的信號類型，配合DDC管理模組，可進行遠程數據讀取實訓，遠程控制實訓，遠程策略配置實訓等。
3、照明調光控制系統模組1套：
標準19英寸模組，8U高度；內嵌可調筒燈2盞、光照度傳感器、2位燈控開關及控制線路1套，可實現筒燈本地控制、遠程控制、遠程調光、自動調光等實訓功能；光照度傳感器能實時輸出現場照度數據，實現遠程照度監測功能；模組內置信號源包括：AIAODIDO等，涵蓋照明調光系統控制所需的信號類型，配合DDC管理模組，可進行遠程數據讀取實訓，遠程控制實訓，遠程策略配置實訓等。
4、智能樓宇空調新風控制裝置1套：
采用19英寸8U大小模組結構設計，內嵌有新風溫度傳感器，送風溫度傳感器，濾網壓差傳感器，二氧化碳及溫濕度傳感器，比例積分閥和鼓風機。配合DDC管理模組，可進行遠程數據讀取實訓，遠程控制實訓，遠程策略配置等實訓。
十、智能樓宇工具箱
規格：長520mm，寬400mm，高160mm；重量：15KG。
結構：
鋁型材框架箱子，內置海棉泡沫塑料，帶有便提式把手，每個工具采用凹陷式固定同時標有工具名稱，方便識別。
配置：
（1）三用壓線鉗1把，壓接水晶頭。（2）剝線刀2個，剝除線纜外皮。
（3）小十字螺絲刀1把，螺絲固定用。（4）小一字螺絲刀2把，螺絲固定用。
（5）通斷測試儀1個，測試雙絞線用。（6）十字螺絲刀2把，螺絲固定用。
（7）一字螺絲刀1把，螺絲固定用。（8）斜口鉗1把，剪較硬線纜。
（9）活扳手，2把，螺絲固定用。（10）老虎鉗1把，夾持物件。
（11）5米鋼卷尺2把，長度和位置測量用。（12）美工刀1把，切割用。
（13）Φ20彎管器1個，彎管成型用。（14）線管剪1把，PVC管裁斷用。
（15）線槽剪2個，切斷PVC線槽用。（16）鋼鋸1把，切割用。
（17）電工剝線鉗，剝除線纜外皮用。（18）穿線器1根，暗管穿線用。
（19）尖嘴鉗1把，夾持物件。（20）管型壓線鉗1個，壓制線耳。
（21）數字萬用表1臺，測量。（22）零件盒1個，存放小物件。
（23）恒溫可調電烙鐵，焊接。（24）水平尺，水平測量。
（25）測試筆1支，檢測強電。（26）多功能螺絲刀套裝。
（27）內六角套裝，緊固螺絲。
