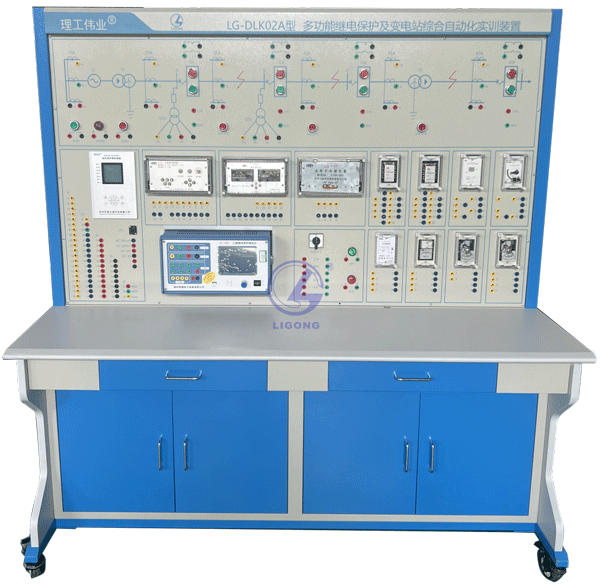

LG-DLK02A型 多功能繼電保護及變電站綜合自動化實驗培訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
裝置是根據電氣工程專業多門課程實驗教學的需求，結合最新的繼電保護及變電站自動化技術而研發的實驗培訓系統。既可滿足《電力系統繼電保護》、《電力系統微機保護》、《發電廠電氣》、《電力系統分析》、《變電站綜合自動化技術》等相關課程實驗教學的需求，也可作為學生課程設計、畢業設計和創新研究的開放性平臺，還可作為電力系統專業技術人員的上崗培訓平臺。
二、產品特點
1、一機多用：一套實驗系統可供多門電氣工程課程使用，并可作為專業課程設計、畢業設計及創新研究平臺。
2、接近電力系統實際：采用數字化實驗設備提供高精度實驗信號，完全替代傳統實驗系統調壓器、移相器、滑線電阻和測量?jī)x表等構成的“地?cái)?ldquo;式實驗設備，與電力系統進行繼電保護的試驗方法完全相同。
3、實驗現象直觀：可配套PC機，可直觀顯示實驗過程中的各種測試數據、動作特性曲線、波形圖等。
4、組態靈活：利用多套實驗系統可組態任意結構的電力系統網絡進行專業綜合實驗，并方便作為課程設計平臺。
5、接口開放：實驗系統中的核心設備接口開放，可作為學生創新研究和開發平臺。
三、技術性能
1、輸入電壓：三相五線制380V±10% 50HZ
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000M
3、裝置容量：＜3KVA
4、重 量：500kg
5、外形尺寸：1680mm×820mm×1800mm
四、設備組成
LG-DLK02A型多功能繼電保護及變電站綜合自動化實驗培訓系統采用實驗臺結構，實驗臺由HTJB-1000 微機繼電保護測試儀、NRYB-503XM 型微機綜合保護測控裝置、常規保護繼電器、成組保護接線圖、控制回路元件、按鈕開關、萬轉開關、保護模式切換開關及直流電源、信號燈、蜂鳴器等附件構成。
1、HTJB-1000 微機繼電保護測試儀
|
|
HTJB-1000 |
備注 |
|
開關量輸入 |
8 路 |
空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V |
|
開關量輸出 |
4 對 |
DC：220V／0.2A；AC：220V／0.5A |
|
時間測量 |
測量范圍 0.1ms ～ 9999s 測量精度 0.1mS |
|
體積重量
|
型號 |
HTJB-1000 |
|
外形尺寸 |
410×360×200mm³ |
|
單機重量 |
20kg |
|
供電電源 |
AC 220V±10%，50／60Hz |
|
環境溫度 |
-10℃ ～ +50℃ |
2、NRYB-503XM 型微機綜合保護測控裝置
3、常規保護繼電器及其接線區
實驗臺提供了DL-31型電流繼電器、DY-36型電壓繼電器、LG-11型功率方向繼電器、LZ-21型阻抗繼電器、LCD-4型變壓器差動繼電器、DS-32時間繼電器、DZY-202中間繼電器、JCH-4A型三相一次重合閘裝置等多個常規保護繼電器。
為了方便實驗接線，每個繼電器的模擬量輸入端子（電流或電壓）、動作觸點（常開或常閉）已引到實驗臺面板上。各繼電器可單獨使用，也可根據需要通過接線將多個繼電器配合使用，如構成成組常規保護。
4、成組保護接線圖
為直觀反應保護在電力系統實際的接線和運行情況，在實驗臺面板上給出了一個典型的一次系統接線圖，用來完成成組保護實驗。
成組保護接線圖包含一次系統模型圖、斷路器跳閘、合閘信號插孔、斷路器輔助觸點信號插孔及保護安裝處的電流電壓互感器二次側信號插孔及短路按鈕等。
常規繼電器和NRYB-503XM 型微機綜合保護測控裝置可直接從成組保護接線圖上取信號進行成組保護實驗。
5、控制回路元件
控制回路中可用到的元件包括JX-3/1閃光繼電器、JC-2型沖擊繼電器、萬能轉換開關（簡稱萬轉開關）。
6、實驗臺其他元件
實驗臺提供了直流24V、直流220V和交流220V電源，并在實驗臺面上引出插孔。
為了方便指示信號，實驗臺中安裝有紅、綠兩個指示燈及一個蜂鳴器，需要時可連接到實驗線路中。注意連線時應注意極性。
實驗臺右側方旋鈕開關控制實驗臺總電源。
7、無線智能實驗室管理考核系統
8、實驗室智能電源管理系統
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。
五、實驗項目
1、繼電保護課程實驗
（1）DL-31型電流繼電器特性實驗
（2）DY-36型電壓繼電器特性實驗
（3）LG-11型功率方向繼電器特性實驗
（4）LZ-21阻抗繼電器特性實驗
（5）LCD-4型差動繼電器特性實驗
（6）常規電流速斷保護和電流電壓聯鎖速斷保護實驗
（7）常規電流保護與三相一次重合閘綜合保護實驗
2、微機保護課程實驗
（1）微機保護課程實驗概述
（2）過負荷保護實驗
（3）過電壓保護實驗
（4）低電壓保護實驗
（5）零序過壓保護實驗
（6）過流Ⅱ段保護實驗
（7）過流Ⅲ段保護實驗
（8）不對應啟動重合閘實驗
3、發電廠電氣課程實驗
（1）閃光繼電器構成的中央信號實驗
（2）沖擊繼電器構成的中央音響信號實驗
六、主要配置
|
序號 |
名稱 |
規格 |
數量 |
單位 |
備注 |
|
1 |
實訓平臺 |
1680mm×820mm×1780mm實訓平臺 |
1 |
張 |
|
|
2 |
微機繼電保護測試儀 |
HTJB-1000 |
1 |
個 |
|
|
3 |
多功能微機保護實驗裝置 |
NRYB-503XM 型 |
1 |
個 |
|
|
4 |
指示燈 |
紅色1個/綠色1個 |
2 |
個 |
|
|
5 |
按鈕 |
紅色自復位按鈕1個/綠色自復位按鈕1個 |
2 |
個 |
|
|
6 |
帶燈按鈕 |
紅色帶燈自復位4個/綠色帶燈自復位4個 |
8 |
個 |
|
|
7 |
蜂鳴器 |
24V |
1 |
個 |
|
|
8 |
萬轉開關 |
LW26-20 Z49.6780/5 |
1 |
個 |
|
|
9 |
電流繼電器 |
DL-31型 |
1 |
個 |
|
|
10 |
電壓繼電器 |
DY-36型 |
1 |
個 |
|
|
11 |
功率方向繼電器 |
LG-11型 |
1 |
個 |
|
|
12 |
阻抗繼電器 |
LZ-21型 |
1 |
個 |
|
|
13 |
變壓器差動繼電器 |
LCD-4型 |
1 |
個 |
|
|
14 |
時間繼電器 |
DS-32型 |
1 |
個 |
|
|
15 |
中間繼電器 |
DZY-202型 |
1 |
個 |
|
|
16 |
三相一次重合閘裝置 |
JCH-4A型 |
1 |
個 |
|
|
17 |
閃光繼電器 |
JX-3/1型 |
1 |
個 |
|
|
18 |
沖擊繼電器 |
JC-2型 |
1 |
個 |
|
|
|
臺式電腦/筆記本電腦 |
|
1 |
個 |
需自行配備 |
