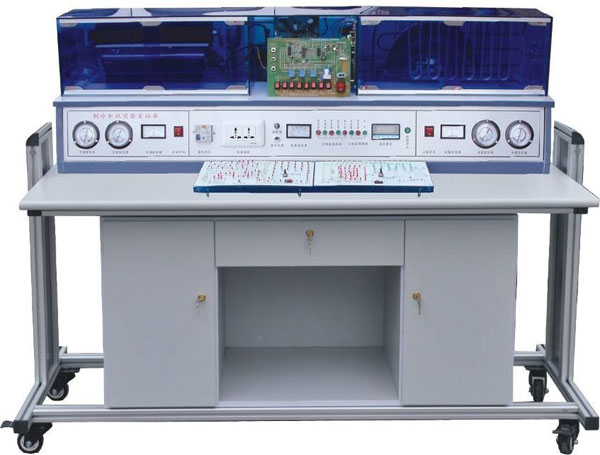

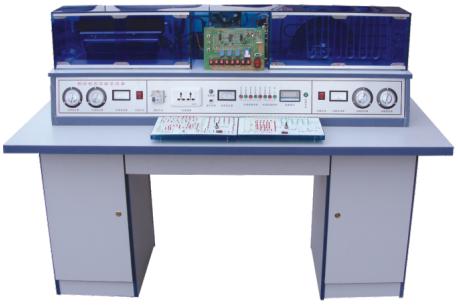

LG-JZL02型 變頻空調制冷制熱綜合實驗設備
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-JZL02型 變頻空調制冷制熱綜合實驗設備采用了變頻技術，教師臺配備故障演示軟件、巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度。
（鋼木結構）
一、顯著特點：
1、線路絕對仿真。(空調維修實訓臺與市場上的變頻空調的總體結構、性能完全一樣)
2、多點溫度采集、巡回檢測、數碼顯示。
1)、空調器采用尖端純直流變頻技術節省能源，利于教學。
2)、整體設計合理、緊湊，使實驗室視野更加開闊。
3、軟、硬件相結合，增加實驗項目。
4、純軟件模擬仿真制冷、制熱全過程。教師演示控制臺(帶故障演示軟件)
二、空調冰箱系統流程實習項目：
1、普通單門電冰箱系統流程
2、雙門直冷式電冰箱制冷系統流程
3、雙門間冷式電冰箱制冷系統流程
4、單門直冷式電冰箱制冷系統流程
5、單門間冷式電冰箱制冷系統流程
6、熱敏電阻溫控器系統流程
7、GR204EIC溫控器系統流程
8、分體式熱泵型空調器系統流程
9、分體式熱泵型空調器電控系統流程
10、窗式電泵型空調器系統流程
11、風冷柜式空調器電控系統流程

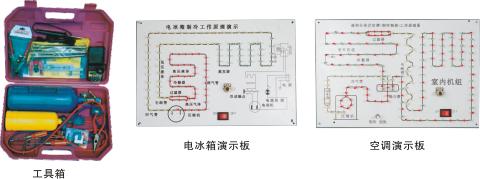

12、電冰箱動態演示系統
13、分體式熱泵型空調器動態演示系統
14、電冰箱模擬演示系統（硬件）
15、變頻空調模擬演示系統（硬件）
三、變頻空調制冷制熱綜合實驗設備主要技術參數
工作電源：AC220V±5%（單相） 整機功耗：＜1KW
額定功率：50HZ 外形尺寸：1600 mm800mm1170mm
適用電壓范圍：160V～253V 壓縮機功率：
*大遙控距離/角度范圍：8m/80 空調：1ph 冰箱：1/10ph
噪音：內37～44dB 外55dB 制冷機類型：
環境溫度：-5℃～40℃ 空調：R22 冰箱：R12
相對溫度：≤85%（25℃） 空調工作方式：直流變頻
四、電冰箱制冷維修培訓設備故障設置方法
|
編號
|
故障名稱
|
故障設置方法
|
|
1
|
漏氟
|
從截止閥Ⅰ充氣口放氣
|
|
2
|
毛細管堵塞
|
關截止閥Ⅱ，全關即全堵，半關即半堵
|
|
3
|
氟太多
|
從截止閥Ⅰ充氣口加氟至 1.25倍電流
|
|
4
|
壓縮機吸氣口堵塞
|
用壞的過載保護器代替好的
|
|
5
|
壓縮機啟動電容故障
|
用不匹配的或壞的電容換掉好的
|
|
6
|
不停機
|
故障代碼 C
|
|
7
|
不停機
|
故障代碼 D
|
|
8
|
燈不亮
|
故障代碼 E
|
|
編號
|
故障名稱
|
故障設置方法
|
|
1
|
漏氟
|
從截止閥Ⅰ充氣口放氣
|
|
2
|
毛細管堵塞
|
關截止閥Ⅱ，全關即全堵，半關即半堵
|
|
3
|
氟太多
|
從截止閥Ⅰ充氣口加氟至 1.25倍電流
|
|
4
|
壓縮機吸氣口堵塞
|
關截止閥Ⅰ，全關即全堵，半關即半堵
|
|
5
|
冷凝器臟堵塞
|
用一玻璃板封住冷凝器進風表面
|
|
6
|
蒸發器臟堵塞
|
用一玻璃板封住蒸發器進風表面
|
|
7
|
壓縮機過載保護器
|
故障代碼 BK
|
|
8
|
壓縮機啟動電容器
|
故障代碼 BM
|
|
9
|
不制熱
|
故障代碼 BL
|
|
10
|
室外風面不轉
|
故障代碼 BO
|
|
11
|
室內風機不轉
|
故障代碼 BN
|
|
12
|
溫控不靈
|
故障代碼 BS
|
|
13
|
遙控接收頭損壞
|
故障代碼 BP
|
|
14
|
整流電源電路故障
|
故障代碼 BF
|
|
15
|
制冷系統故障
|
把盤管處溫度傳感器移開
|
|
16
|
風門不動作
|
故障代碼 BY
|
|
17
|
溫控控頭損壞
|
故障代碼 BR
|
|
18
|
+5V電源故障
|
故障代碼 BG
|
|
19
|
+12V電源故障
|
故障代碼 BV
|
|
20
|
遙控器損壞
|
故障代碼 BU
|
