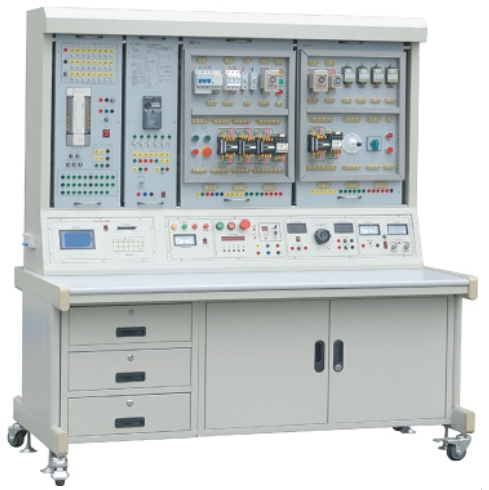

LGY-GD01C型城鐵列車電氣控制系統檢修與調試實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
本設備參考了人社部09版維修電工職業鑒定標準、結合職業院校«電工基礎»、«工廠電氣與維修»、«PLC與電氣控制»等教材。該設備適合本科院校、高職院校、中職院校、企業培訓等電氣自動化、軌道交通、機電一體化，維修電工等專業的教學與實訓。
二、實訓項目
本設備可以完成以下典型實訓：
1.城鐵列車典型電氣控制電路的工作原理與故障分析與排除
實訓一列車緊急、停放制動及轉向架監控控制電路的工作原理與故障分析與排除
實訓二列車自動門控制電路的工作原理與故障分析與排除
實訓三列車VVVF控制電路的工作原理與故障分析與排除
實訓四列車照明控制電路的工作原理與故障分析與排除
實訓五列車空調控制電路的工作原理與故障分析與排除
2. 基礎繼電控制回路及動車組典型電氣控制電路的安裝
實訓一按鈕聯鎖的正、反轉控制線路
實訓二接觸器聯鎖電動機正、反轉控制線路
實訓三接觸器和按鈕雙重聯鎖正反轉控制線路
實訓四按鈕切換的Y-△啟動控制線路
實訓五時間繼電器切換Y-△降壓?jiǎn)?dòng)控制線路
三、技術指標
1.外型：整體尺寸 1570mm×750mm×1790mm；
2.實訓臺架的材料：雙層亞光密紋結構；
3.電源：
1)電源輸入：三相AC 380V ±10% 50HZ 三相五線；
2)電源輸出：0~250／2A交流可調電源1路、0~225／2A直流可調電源1路、0~30V／2A直流可調電源1路，實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
4.儀表/表頭：內部測量顯示，電壓表4只實時監控所測電壓變化；
5.保護：短路保護、過載保護、漏電保護，漏電保護動作電流≤30mA。
6.電腦推車尺寸：580*450*960mm；
7.輸入功率：1.2KW
