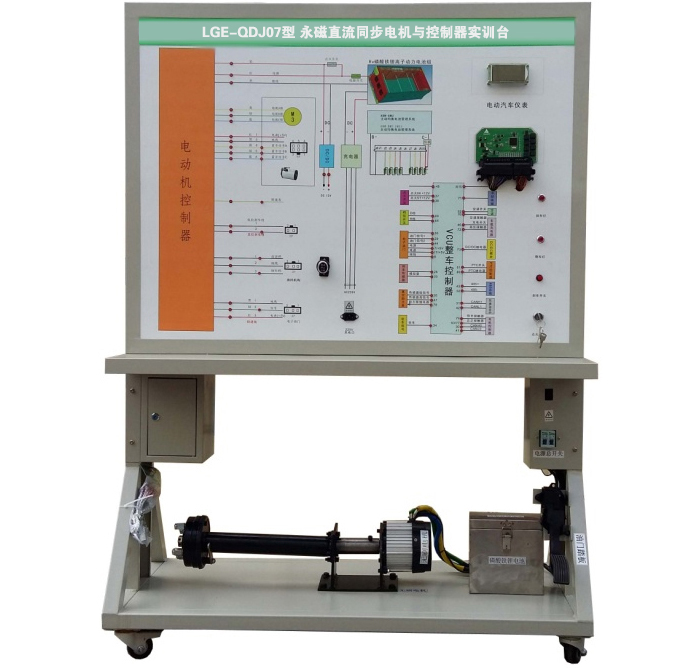

LGE-QDJ07型 永磁直流同步電機與控制器實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品組成
主要由汽車永磁直流電機、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
二、產品功能
1.汽車永磁直流電機及控制器的認知；
2.汽車永磁直流電機及控制器的結構及原理；
3.駕駛員的意圖與永磁電機運轉之間的體現；
4.常見故障的設置及考核；
5.配備完整的實驗說明書。
三、產品規格
1、外形尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機額定功率：1kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：72VDC；
6、箱體上部整體成型，表面經過防銹處理、噴漆；下部采用40*40方管焊接成形；
7、采用UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
8、底部安裝兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
四、技術規格
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)
五．基本配置(每臺)
主要由汽車永磁直流電機、電機控制器、檔位開關、加速踏板、點火開關、電源及故障設置系統組成。
1.汽車永磁直流電機及控制器的認知；
2.汽車永磁直流電機及控制器的結構及原理；
3.駕駛員的意圖與永磁電機運轉之間的體現；
4.常見故障的設置及考核；
5.配備完整的實驗說明書。
三、產品規格
1、外形尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機額定功率：1kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：72VDC；
6、箱體上部整體成型，表面經過防銹處理、噴漆；下部采用40*40方管焊接成形；
7、采用UV平板噴繪面板，厚度不小于4mm,彩色電路圖，不退色、耐磨損；
8、底部安裝兩萬向兩定向的腳輪，配備剎車，方便設備的移動及固定。
四、技術規格
1.工作電源：HV磷酸鐵鋰離子動力電池組
2.工作溫度：-40℃～+50℃
3.設備顏色：標準7032等
4.設備鋼管：40*40*3mm
5.設備機柜：1.5mm冷板沖壓成形，背面設置維修門；
6.移動腳輪：100*60mm
7.外形尺寸：1240×600×1700mm(長×寬×高)
五．基本配置(每臺)
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm | 套 | 1 |
| 2 | 組合儀表 | 電動汽車專用 | 個 | 1 |
| 3 | 點火開關 | 配套 | 套 | 1 |
| 6 | 電機控制器 | 與電機配套 | 套 | 1 |
| 7 | 車載充電器與充電接口 | 與電池配套 | 套 | 1 |
| 8 | DC-DC轉換器 | 套 | 1 | |
| 9 | HV磷酸鐵鋰離子動力電池組 | 72V20AH | 套 | 1 |
| 10 | 無刷直流電機 | 72V1KW | 套 | 1 |
| 11 | 剎車開關 | 套 | 1 | |
| 12 | 檔位開關 | 電動車專用 | 套 | 1 |
| 13 | 油門控制裝置 | 電動車專用 | 套 | 1 |
| 14 | 直流接觸器 | DZ47 | 套 | 1 |
| 15 | 電源總開關 | 配套 | 套 | 1 |
| 16 | 移動臺架 | 1240×600×1700mm(帶自鎖腳輪裝置) | 臺 | 1 |
| 17 | 保險絲盒 | 配套 | 套 | 1 |
| 18 | 保修卡/合格證 | 配套 | 套 | 1 |
| 19 | 教師手冊 | 配套 | 套 | 1 |
| 20 | 故障模擬與排除裝置 | 套 | 1 |
