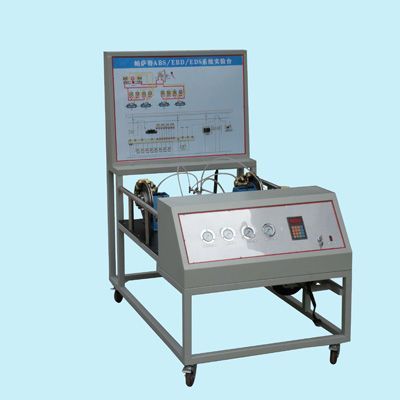

帕薩特B5 ABS/EDS系統實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
型號：LGD-ESP05
尺寸：1700×1000×1800（長×寬×高）
使用環境：溫度-5℃～40℃；濕度≤80％
汽車類型：帕薩特B5
重量：220KG
電壓：380V
頻率：50/60HZ
功率：350W
一、產品簡介：
1、萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色
2、控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
二、產品組成：
配置原車汽車零部件，包括ABS/ESP電控單元、發動機控制單元、儀表總成、轉向轉角傳感器、加速度傳感器、橫擺率傳感器、發動機轉速傳感器、液控單元、輪速傳感器、制動踏板、制動總泵、真空助力罐、制動盤、制動鉗、制動管路、診斷接口、4KW變頻器，0.75KW變頻電機4只，系統等通用設備故障控制面板；測試面板；帶有完整彩色電路原理圖面板、可移動臺架、使用說明書及實驗指導書。
三、功能特點
1. 實驗系統用于汽車ABS/ESP防抱死制動系統的結構和控制系統的故障設置、故障診斷、檢測、排除和拆卸裝配等實際測量等實踐性教學以及考核使用；
2. 運轉部分:用4KW變頻器帶動四個0.75KW三相變頻電機工作,帶動前后軸運轉,模擬汽車在路面行使,
3. 展示部分:
a) 面板上有原車ABS/ESP系統的規范原理圖、電路圖（線色、線徑、元件符號、接頭符號等）和ABS/ESP液壓工作圖，并能直接在電路圖上檢測ABS/ESP電路進行各元件及故障分析診斷;
b) 面板上安裝有4個壓力表,充分反映制動總泵和制動分泵的壓力變化,ABS/ESP系統工作時,各個車輪的壓力表指針不停的擺動,表現ABS/ESP工作時系統不停地施壓和泄荷工作;
c) 面板上裝有ABS/ESP故障指示燈,可反映ABS/ESP電控系統工作狀況,當ABS/ESP燈亮時,表現ABS/ESP電控部分有故障,制動時ABS/ESP失效,系統以常規制動方式進行.
d) 配置儀表總成，發動機轉速表顯示發動機轉速。
4. 故障模擬部分：有專門的故障設置區，可進行短路、斷路、虛接等故障，并可模擬信號
5. 檢測診斷部分:
a) 配有診斷接口，能通過專用設備進行動態數據流、故障碼等參數的讀取和設置；
b) 外接式診斷端子，可通過專用檢儀器進行全整個電控系統信號的檢測與分析。
c) 可進行轉向轉角傳感器校正。
四、檢測功能
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等
