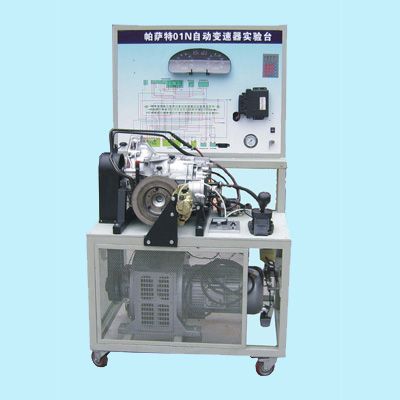

帕薩特B5-01N自動變速器實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
型號：LGD-PST01N
使用環境：溫度-5℃～40℃；濕度≤80％
變速器類型：帕薩特自動變速器（可選）
變速器型號：01N
工作電壓：220V/380V
頻率：50/60HZ；
功率：220V-350W/380V-3000W
尺寸：1200×1000×1750（長×寬×高）
一、產品簡介
1、萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色
2、控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
二、產品組成：
自動變速器總成和變速器控制單元、原車線束、儀表總成、車速傳感器、油溫度傳感器、點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。
三、功能特點
1.本實驗臺可使學生了解01N自動變速器系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
2.通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、變速器電磁閥、轉速傳感器、發動機轉速傳感器等各傳感器執行器的電壓及電阻值。
3.設置電控燃油系統單個常見故障16個，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力。
4.充分展示自動變速器系統組成結構和電路元件通過數據傳輸執行工作；
5.調速電機驅動發動機信號盤及變速器信號盤，模擬發動機及變速器驅動；
6.可實現發動機與自動變速器、儀表總成、網關電腦之間的CAN-BUS數據總線的信號傳輸；
7.LED指示燈顯示7個電磁閥在不同檔位中的變化，電磁閥在加速過程中顯示1檔、2檔、3檔、4檔、倒檔的工作情況與變化；
8.可實行強制降檔的各個電磁閥及節氣門對應變化。
四、顯示功能
1.可通過原廠組合儀表、可以看到車速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障
2.采用變頻電機提供動力，實現變速箱在不同輸入轉速下，進行升檔和降檔試驗；
3.通過檔位指示燈觀察檔位分布情況；通過油壓表觀察各檔的換檔油壓變化；
4.實驗臺面板上分布電腦控制電路；由實際的自動傳動系統控制電腦ECU實現對試驗過程的控制；采用液壓制動械加載方式，通過液壓系統對與輸出軸連接的摩擦盤施加壓力而產生制動力
五、檢測功能
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，故障碼讀取、故障碼清除、波形分析、元件測試等
