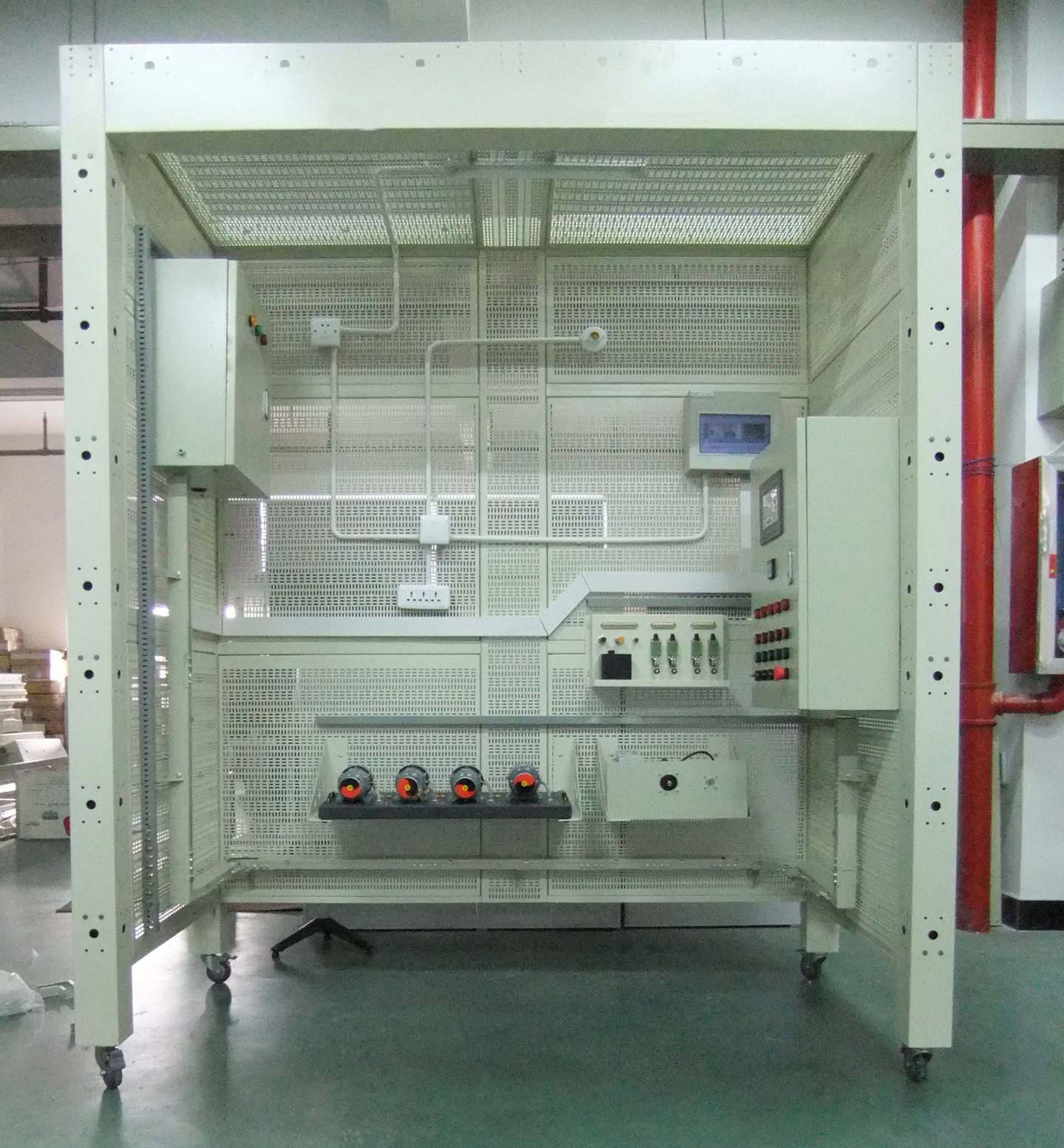

電氣安裝與維修實訓考核裝置
一、基本參數要求
1、工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2、工作環境：用絕緣地板（或使用絕緣地毯）；
3、實訓裝置主網孔板尺寸：長×寬＝798×768
4、實訓裝置外形尺寸：長2000mm×寬1000mm×高2300mm（±5%）
5、實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
6、*大功率消耗 ≤1.5KW
7、安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
8、要求采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪。裝置表面噴塑，配有專用電源臺。設計高度以人站在一級人字梯即可方便操作的高度，橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。鋼制鏤空方形樑骨的使用，使該裝置結構牢固，便于連接，能實現暗管掩引等技術的真實操作，且可實現兩套，四套設備的聯合使用。電源控制模塊，配置有電源指示，三相漏電保護，緊急停止開關，安全插座引孔，作為設備入線控制。
9、能力測試單元：智能設故、配合電氣圖紙設置真實故障，包含開路、短路、相序交叉、低絕緣電阻、高電阻等等不同類型的故障，可設置故障點不低于100個。
10、智能電能表（電子式）單元帶485通訊：可實現考核主流電能表對所投設備電壓電流等數據采集。
二、技術參數（單套）
1、工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2、工作環境：用絕緣地板（或使用絕緣地毯）；
3、實訓裝置主網孔板尺寸：長×寬＝798×768
4、實訓裝置外形尺寸：長2000mm×寬1000mm×高2300mm（±5%）
5、實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
6、*大功率消耗 ≤1.5KW
7、安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
8、要求采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪。裝置表面噴塑，配有專用電源臺。設計高度以人站在一級人字梯即可方便操作的高度，橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。鋼制鏤空方形樑骨的使用，使該裝置結構牢固，便于連接，能實現暗管掩引等技術的真實操作，且可實現兩套，四套設備的聯合使用。電源控制模塊，配置有電源指示，三相漏電保護，緊急停止開關，安全插座引孔，作為設備入線控制。
9、能力測試單元：智能設故、配合電氣圖紙設置真實故障，包含開路、短路、相序交叉、低絕緣電阻、高電阻等等不同類型的故障，可設置故障點不低于100個。
10、智能電能表（電子式）單元帶485通訊：可實現考核主流電能表對所投設備電壓電流等數據采集。
| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 |
| 1 | 配電箱部分 | 含1P按鈕標牌框3個；鋁合金安裝導軌長度：210 mm；配電箱箱體不小于400mm×280mm×520mm，含接地排、接零排；安裝螺絲M4×12：11個；M6×25 4個；每套帶帽1只、平墊2只、彈墊1只 | 1 | 套 |
| 2 | 電氣控制箱 |
3極塑殼開關（斷路器）：NM1-63S/3300 20A 1個； 接觸器CJX2-0910/220V 5個； 輔助觸頭：F4-22 3個 PLC：H2U-1616MT-XP 1個 模擬量模塊：H2U-6A-BD1個 繼電器輸出擴展模塊：H2U-0016ERN1個 變頻器：MD280NT0.7GB1個 時間繼電器：ST3PF-2 30S AC220V（2組斷電延時）1個， ST3P C-A 30S AC220V（1 1組瞬動、1組延時）1個 熱繼電器0.4A(調節范圍0.25~0.4A)：JRS1D-25F（獨立安裝） 2個 溫度控制器（歐姆龍溫控儀）：E5CZ-C2MT/E5CC-CX2ASM-8001個 接線端子排：TB-15122條 開關電源：DL-061（觸摸屏用1只；電偶加熱器用1只）2個 觸摸屏： TPC7062 Ti（7寸彩色屏）1個 安裝導軌：C451條 安裝螺絲M3×1034套， M4×1512套，M3×154套，M6×25 5套（每套帶帽1只、平墊2只、彈墊1只） 控制箱箱體：含接地排、接零排，參考尺寸：720mm×280mm×850mm 1 個 按鈕：LA68B-EA35/45，啟動停止各5只（紅、綠），配急停按鈕1只， 急停開關：LA68D-11ZS1個 指示燈：AD58B-22D 220V，紅、綠各5只 標志牌：用于指示燈和開關標識 25個 選擇開關：SB2-ED33（3檔開關）2個，SB2-ED25（2擋開關）2個 數據線：RS232C/RS422通訊電纜，長2000mm；用于PLC主機與計算機之間的通訊 1條，USB數據線，昆侖通態觸摸屏數據下載線，2500mm長，1條 加熱器連接線：1.5 m㎡×1500mm ，紅、黑各1條(自制：一頭香蕉頭、一頭連插針 |
1 | 套 |
| 3 | 電機 |
電機底板1個 電機單元左右支架：參考尺寸330mm×205mm×65mm，左、右各一只 開關電源: 012(24V/5V/2A/2A), 步進驅動器用，1個 步進電機：驅動器SH-20403，兩相混合式（含驅動器）1個 電機：42BYGH5403 1個 交流伺服電機：驅動器ASD-B2-0421-B1個 電機：ECMA-C20604R81個 護套圈：￠411個，￠103個 接線端子排：JT8-1.5×152條，JT8-1.5×52條 橡膠機腳4個 螺絲：M4×1511套，M4×214套 導線：BVR-1mm㎡ 3米 插針：QE-1008（紅） 60個 |
1 | 套 |
| 4 | 傳感器（配套支架） |
行程開關：YBLX-ME/8104 4個 電容式傳感器：ODR-D05NK 1個 電感式傳感器：OBM-D04NK 1個 光電式傳感器：GH3-N1810NA 1個 溫度傳感器（熱電阻、熱電偶）：Pt100，與溫控器配套 1個，K型（￠5×50×550） 1個 護線圈：￠10 4個 螺絲：M4×15 8套，M3×3516套 |
1 | 套 |
| 5 | 金屬電纜橋架（帶蓋）： |
橋架：500mm/根 4根，200mm/根 2根 50×25水平左90°彎：100×100×25mm 1根 垂直等徑變向彎通 2個 橋架帶孔封頭：（端面）孔徑23 1個 連接板：50×25水平右45°彎 2個 水平直三通 2個 垂直三通 1個 水平四通 1個 垂直上彎通 1個 垂直下彎通 1個 線槽支架 12個 連接板 18個 連接螺絲、每套帶帽1只、平墊1只、彈墊1只 80套 |
1 | 套 |
| 6 | 電工工具 |
尖嘴鉗125mm1把 剝線鉗1把 壓線鉗1把 鋼絲鉗200mm1把 一字螺絲刀3寸1把 十字螺絲刀3寸1把 電筆螺絲刀1把 數字萬用表MY601只 鋁合金人字梯1.5米高1付 平銼刀200mm1根 鋼卷尺3m1只 電工刀多用105mm1把 鋼角尺300mm1把 鋼直尺200mm1把 活動扳手6寸1把 六角扳手7件套1套 手鋸弓(鋼鋸架)1架 手鋸條細牙3條 彎管器用于Φ16PVC管彎管1根 電源插板（四插）線長1.5米2只 |
1 | 套 |
| 7 | 電氣安裝與維修實訓考核裝置臺架（2人組標準配置） |
參考尺寸：2006mm×1003mm×2410mm 立柱 4根 大網孔板 10塊 小網孔板 4塊 三層框架 4個 單層框架 2個 長網孔連接板 1個 短網孔連接板 1個 后橫梁 1根 前橫梁 1根 網孔梁柱 3個 側梁 2根 自鎖腳輪￠75 4只 短安裝螺絲（六角：M6*45mm） 100只 網孔板安裝螺絲（六角：M6*60mm） 35只 長安裝螺絲（六角：M6*130mm） 65只 ￠6平墊 400只 ￠6彈墊 200只 M6螺帽 200只 故障檢測單元797×754×30mm 1套 |
1 | 套 |
| 8 | 可移動工具臺 | 帶重載自鎖腳輪，參考尺寸：930mm×740mm×860mm | 1 | 套 |
| 9 | 電加熱器（電熱源） | 9B加熱源 | 1 | 套 |
| 10 | 考核掛板支架 | 專用掛板2只，參考尺寸：797mm×761mm×21mm | 1 | 套 |
| 11 | CA6140車床考核掛板 | 智能設故、16故障點WK006 | 1 | 套 |
| 12 | X62W銑床考核掛板 | 智能設故、16故障點WK008 | 1 | 套 |
| 13 | M7120磨床考核掛板 | 智能設故、16故障點WK013 | 1 | 套 |
| 14 | T68鏜床考核掛板 | 智能設故、16故障點WK007 | 1 | 套 |
| 16 | 電腦推車 | 580*400*780mm帶腳輪、電腦托盤 鋁木結構 | 1 | 套 |
| 17 | 元件存放柜(四門玻璃柜 | 900mm×450mm×2000mm | 1 | 套 |
