當前位置:首頁 > 產品展示 > 高教職教設備 > 機械專業實驗設備 > 機械專業實驗設備

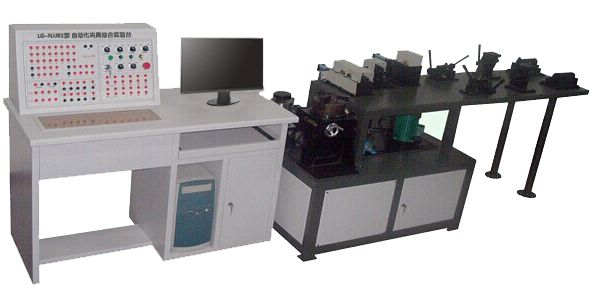

LG-NJJ02型 自動化夾具綜合實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-NJJ02型 自動化夾具綜合實驗臺適用于《機械制造技術基礎》、《機械夾具》、《先進制造技術》、《機電一體化控制技術與系統》、《機械制造裝備設計》、《可編程控制器的原理及應用》等專業課程。設備實驗內容涉及機械、電氣、液壓、計算機控制技術等方面，覆蓋面廣，綜合性強。各功能部件敞開性好，有利于加深學生的感性認識， 通過多個模塊，靈活組成各種系統。實驗過程接近實際機電產品的組裝調試過程，實戰性強，學生可根據自己的構思進行創新設計。實驗臺由計算機、電氣控制柜、夾具工作臺及軟件等部分組成。
一、設備的主要組成：
1、計算機（用戶自備）
2、夾具工作臺
六點定位平臺及定位元件
（1）電動夾具：
1）電動三爪自定心卡盤
2）數控分度頭
3）數控回轉工作臺
（2）液壓夾具：
1）斜楔夾緊機構
2）鉸鏈夾緊機構
3）聯動夾緊機構
（3）手動夾具：
1）偏心夾緊機構
2）螺旋夾緊機構
3、 電氣控制柜
可編程控制器、繼電器和接觸器、步進電機控制系統、分區式創新型控制面板。
★4、軟件：（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
（1）理實一體化智能故障考核軟件：提供故障設置和考核系統，可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
（2）電氣控制仿真軟件：以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
二、技術參數
三、基本實驗項目
1、 PLC編程軟件的學習與使用實驗
2、PLC順序控制程序設計與調試實驗
3、步進電機定位控制實驗
4、 PC與 PLC雙向通信程序設計與調試實驗
5、 PC與 PLC兩極控制程序設計與調試實驗
6、六點定位平臺及定位元件實驗
7、手動夾具實驗
8、數控分度頭控制實驗
9、數控回轉工作臺控制實驗
10、電動三爪自定心卡盤控制實驗
11、液壓夾具控制實驗
12、夾具綜合實驗
13、自動化夾具的現場教學實驗
由于以上教學實驗設備采用了分區式結構，為學生提供了創新性設計的平臺。除上述基本實驗項目外，學生可根據自己的意愿進行創新性設計，設計出新的實驗項目。
相關機械專業實驗設備：
LG-SKZC01型 雙控滾動軸承性能測試分析實驗臺
LG-DRH2型 導熱系數測試儀(護熱平板法)
LG-PCY3型 材料熱膨脹系數測試儀
LG-LM01型 陶瓷磚釉面耐磨實驗儀
LG-PCF01型 平面機構創意組合測試分析實驗臺
LG-SQW01型 材料高溫強度試驗儀
LG-JXDR01型 導熱系數測試儀（平板熱流計法）
LG-DRL02型 導熱系數測試儀
LG-MJ01型 虛擬模具培訓系統
LG-TDM01型 數顯式陶瓷抗折儀
LG-WM02型 陶瓷無釉磚耐磨性能試驗儀
LG-YYZY01型 電動液壓制樣機
LG-SDJ01型 手動式液壓制樣機
LG-SJY02型 影像式燒結點試驗儀
LG-CCT01型 齒輪傳動測試分析實驗臺
LG-CMT01型 冷沖模具實驗實訓臺
LG-DCF03型 動平衡測試分析實驗臺
LG-DYS01型 動平衡原理實驗臺
LG-DYS02型 動平衡測試實驗臺
LG-JDT01型 機構系統動力學調速實驗臺
LG-JLC02型 機械傳動創意組合測試實驗臺
LG-JMH03型 凸輪機構計算機設計仿真測試綜合實驗臺
LG-JMH02型 曲柄搖桿機構計算機設計仿真測試綜合實驗臺
LG-JMH01型 曲柄導桿滑塊機構計算機設計仿真測試綜合實驗臺
LG-JXD01型 創意組合機械系統裝配訓練綜和實驗臺
LG-JXD02型 機械系統搭接實驗臺
LG-LDJ-A型 螺栓組聯接測試臺
LG-LDJ-B型 螺栓動靜態測試臺
LG-LX01型 螺旋傳動測試分析實驗臺
LG-PCF01I型 平面機構創意組合測試分析實驗臺
LG-PDC02型 智能型皮帶傳動測試臺
LG-YZ02型 智能型液體滑動軸承測試臺
LG-ZNLC-X型 材料力學綜合測試分析實驗臺
LG-JLC01型 機械傳動創意組合測試實驗臺
LG-CTY04型 電液比例與電液伺服性能檢測綜合實驗臺
機械實驗臺
機械教學設備
機械教學實訓裝置
機械測試實驗臺
機械仿真實驗裝置
機械分析實驗臺
平面機構分析實驗臺
機械傳動創意測試實驗臺
機械結構實驗室設備
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、計算機（用戶自備）
2、夾具工作臺
六點定位平臺及定位元件
（1）電動夾具：
1）電動三爪自定心卡盤
2）數控分度頭
3）數控回轉工作臺
（2）液壓夾具：
1）斜楔夾緊機構
2）鉸鏈夾緊機構
3）聯動夾緊機構
（3）手動夾具：
1）偏心夾緊機構
2）螺旋夾緊機構
3、 電氣控制柜
可編程控制器、繼電器和接觸器、步進電機控制系統、分區式創新型控制面板。
★4、軟件：（為了避免知識產權糾紛投標現場需提供計算機軟件著作權證書）
（1）理實一體化智能故障考核軟件：提供故障設置和考核系統，可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
（2）電氣控制仿真軟件：以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。
二、技術參數
| 技 術 規 格 | 參數 | ||
| 工作臺外形尺寸 | 3050*800*1100mm | ||
| 步進電機進給速度 | mm/min | 1—1200 | |
| 步進電機快移速度 | mm/min | 1500 | |
| 交流電源 | 380AV/220AV,50HZ | ||
| 步進電機 | 步距角1.8° | ||
| 液壓站 | 液壓系統壓力 | ≤2.5Mpa | |
| 油泵電機 | 370W，1400r/min | ||
| 其它 | 液壓集成塊：1個；節流閥：2個;溢流閥:1個;電磁換向閥:1個;液壓缸:2個；壓力表：1個。 | ||
| 隨機附件 | 壓力表：1個 | ||
| 隨機資料 | 1.使用說明書；2.實驗指導書 | ||
1、 PLC編程軟件的學習與使用實驗
2、PLC順序控制程序設計與調試實驗
3、步進電機定位控制實驗
4、 PC與 PLC雙向通信程序設計與調試實驗
5、 PC與 PLC兩極控制程序設計與調試實驗
6、六點定位平臺及定位元件實驗
7、手動夾具實驗
8、數控分度頭控制實驗
9、數控回轉工作臺控制實驗
10、電動三爪自定心卡盤控制實驗
11、液壓夾具控制實驗
12、夾具綜合實驗
13、自動化夾具的現場教學實驗
由于以上教學實驗設備采用了分區式結構，為學生提供了創新性設計的平臺。除上述基本實驗項目外，學生可根據自己的意愿進行創新性設計，設計出新的實驗項目。
